1.2.4 Sensoren
Masse-Sammelklemmenblock
1.2.5 Netzanschluss
R1-R6
+
OK / Set
T4A
floating relay
Bus
VBus
6
|
Pool
®
Sensors
Nullleiter-Sammelklemme
benutzen!
N
Use Neutral Conductor
Collective Block
Schutzleiter-Sammelklemme
benutzen
Use PE Collective Block
1 (1) A (100 ... 240) V~
R7
4 (1) A (100 ... 240) V~
L'
semiconductor relay
Leiter L
-
+
OK / Set
floating relay

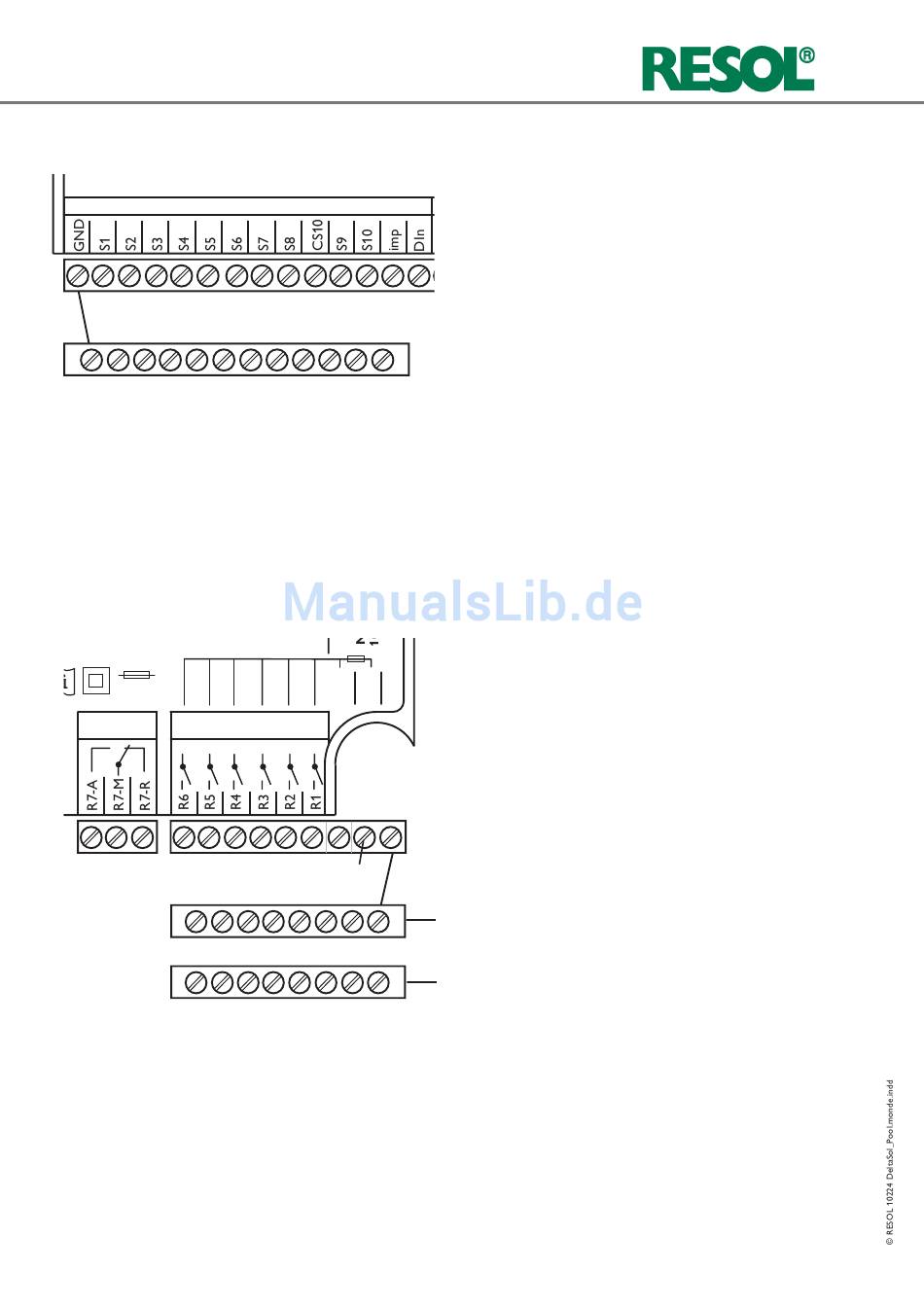

Der Regler ist mit insgesamt 13 Sensoreingängen ausge-
rüstet. Der Masse-Anschluss für Sensoren erfolgt über den
Bus
Sensor-Masse-Sammelklemmenblock (GND).
VBus
• Die Temperatursensoren werden mit beliebiger Polung
an den Klemmen S1 ... S10 und GND angeschlossen.
• Der Einstrahlungssensor (CS10) wird unter Beachtung
der Polung an den Klemmen CS10 und GND angeschlos-
sen. Der Anschluss des Einstrahlungssensors mit der
Kennung GND wird mit der Klemme GND (Masse-Sam-
melklemmenblock) und der Anschluss mit der Kennung
CS wird mit der Klemme CS10 verbunden.
• Ein Volumenmessteil kann mit beliebiger Polung an die
Klemmen Imp und GND angeschlossen werden
• Am digitalen Eingang Din kann ein externes Meldesi-
gnal angeschlossen werden. Wenn der Meldekontakt den
Eingang Din schließt wird eine Meldung „!Meldung ext."
generiert. Diese Meldung wird wie ein Fehler behandelt,
d. h. die Betriebskontrolllampe blinkt rot und ggf. wird das
Melderelais eingeschaltet.
Die Stromversorgung des Reglers muss über einen exter-
nen Netzschalter erfolgen (letzter Arbeitsschritt!) und die
Versorgungsspannung muss 100 ... 240 Volt (50 ... 60 Hz)
L N
betragen. Flexible Leitungen sind mit den beiliegenden
Zugentlastungsbügeln und den zugehörigen Schrauben am
Gehäuse zu fixieren oder in einem Leitungsführungskanal in
das Reglergehäuse zu führen.
Nullleiter N (Sammelklemmenblock)
Schutzleiter PE (Sammelklemmenblock)
Use PE Collective Block
R1-R6
1 (1) A (100 ... 240) V~
R7
4 (1) A (100 ... 240) V~
T4A
semiconductor relay
L'
L N
