Vielfachmesszange F201
Der Messwert erscheint in der Digitalanzeige.
3.9

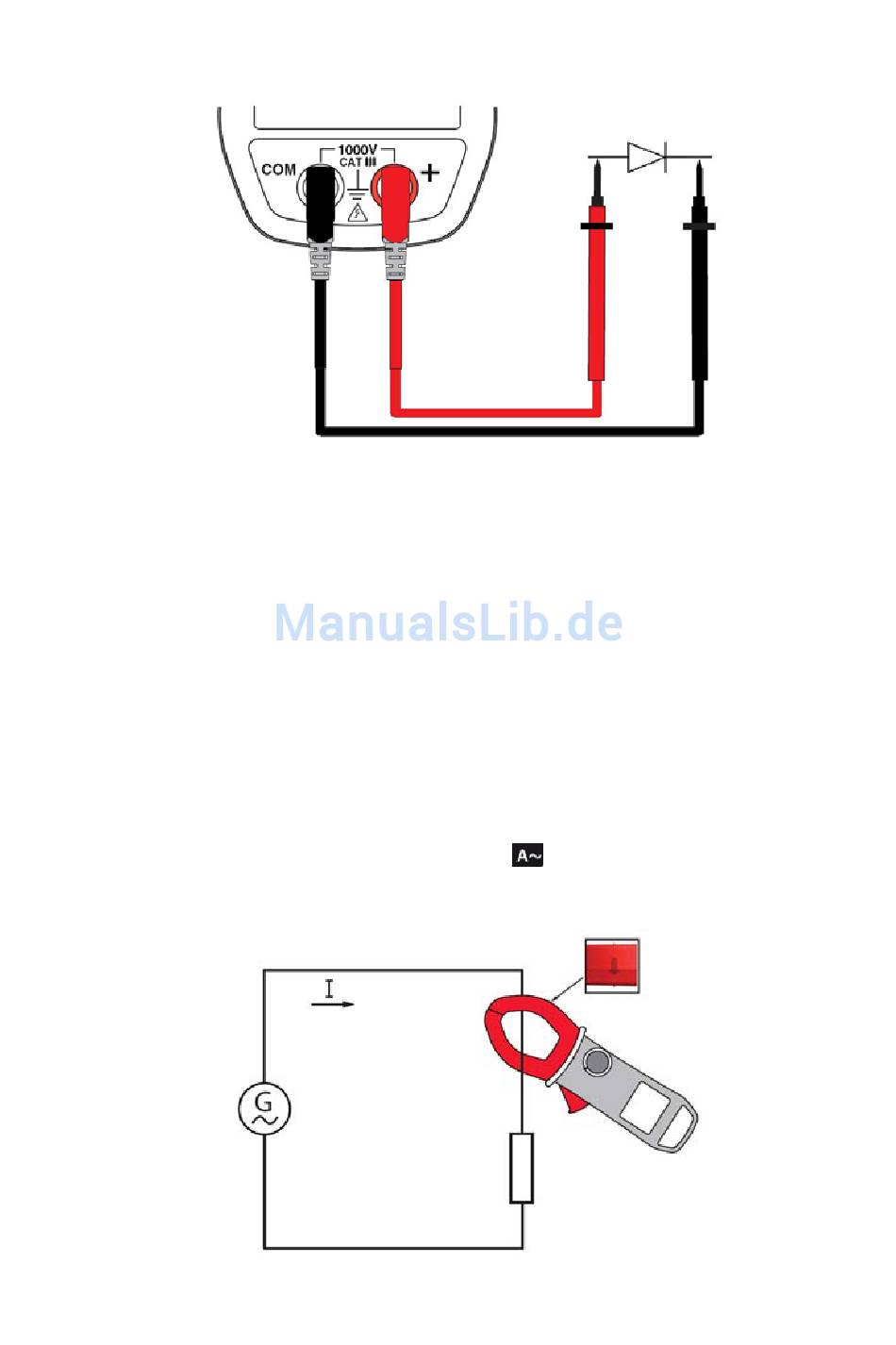

STROMMESSUNG (A)
Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote
Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange
sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses
zeigen, d.h. von der Stromquelle zum Ver¬braucher. Lassen Sie die Taste wieder
los und achten Sie darauf, dass die Zangenbacken richtig geschlossen sind.
Hinweis: Das Messergebnis ist am genauesten, wenn der Leiter mittig in der
Öffnung der Zangenbacken liegt (siehe Zentriermarken auf den Backen).
3.9.1
AC-Strommessungen
Um Wechselstromstärken zu messen, gehen Sie wie folgt vor:
1.
Stellen Sie den Drehschalter auf
2.
Umschließen Sie den betreffenden Stromleiter (immer nur 1 Leiter!)
mit der Messzange.
Der Messwert erscheint in der Digitalanzeige.
.
22
Deutsch
