5.2
Leistungsmessung mit PCE-PA-ADP

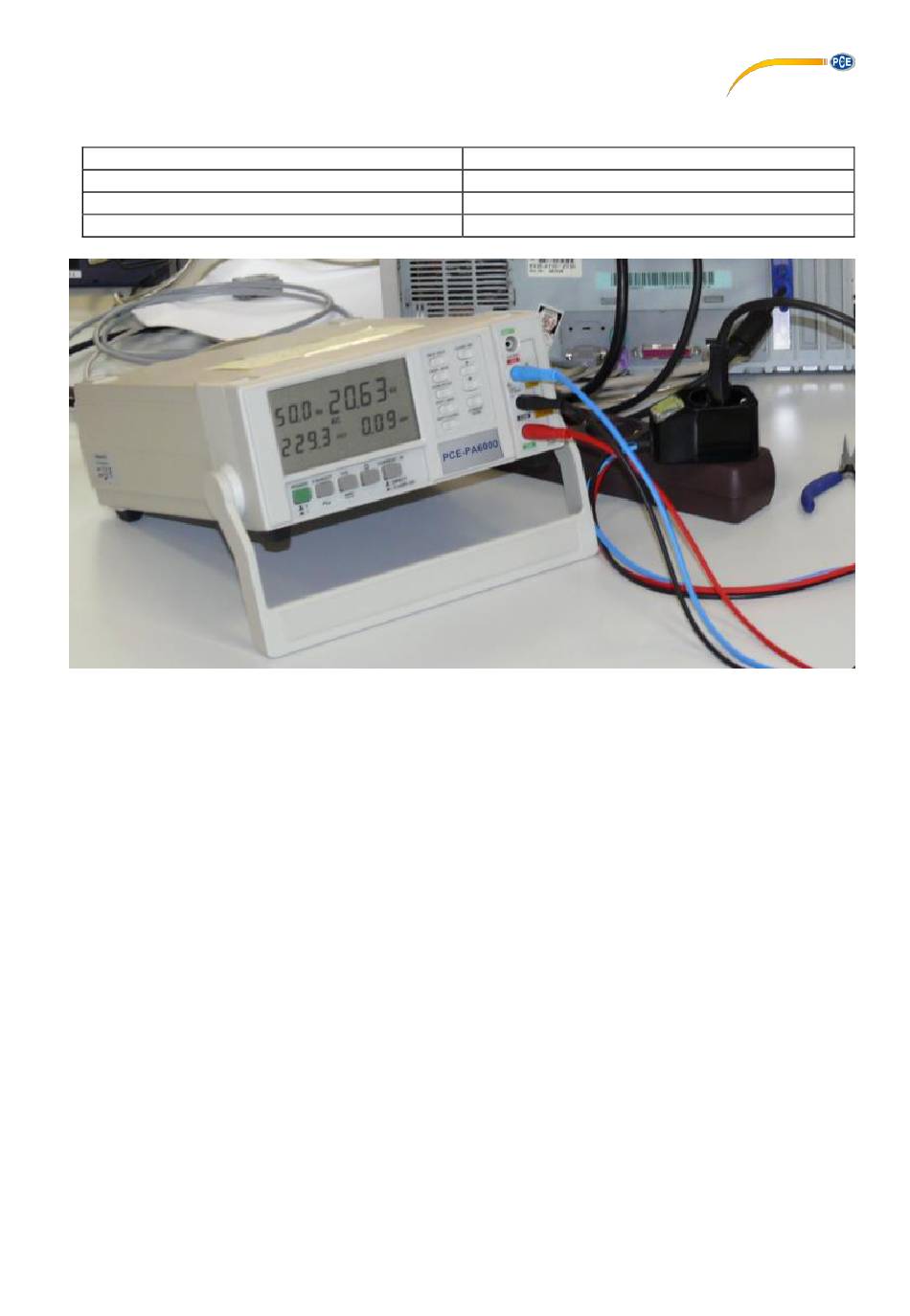

Verbinden Sie die Messleitungen vom Messadapter wie folgt mit dem PCE-PA 6000.
Messleitung
Blau
Schwarz
Rot
5.3
AC VA/V/A/HZ Messung
1.
Gehen Sie wie in Kapitel 5.1 vor.
2.
Drücken Sie die „WATT/VA/Wh" Taste, um zur Anzeige der Scheinleistung zu
wechseln. Im Display wird nun die Scheinleistung in VA angezeigt.
3.
Im Scheinleistungsmodus können Sie nicht zwischen der Anzeige der Frequenz und
des Leistungsfaktors wechseln.
4.
Drücken Sie die „WATT/VA/Wh" Taste erneut, um die Anzeige der elektrischen Arbeit
zu aktivieren. Im Display wird die elektrische Arbeit nun in Wh angezeigt, zusammen
mit der Zeit seit Aktivierung der Funktion.
5.4
AC Spannungs- und Strommessung
1.
Schalten Sie das Gerät ein.
2.
Drücken Sie den „AC V/A/WATT" Schalter.
3.
Drücken Sie den „CURRENT IN" Schalter, um direkte Messung auszuwählen.
4.
Um eine AC Spannungsmessung vorzunehmen, gehen Sie wie folgt vor:
a.
Schließen Sie die rote Messleitung an die „V/Ohm" Buchse (3-17) an und
die schwarze Messleitung an die „COM" Buchse (3-18).
b.
Verbinden Sie die Messleitungen vorsichtig mit dem zu prüfenden,
spannungsführenden Bauteil.
c.
Das Display zeigt nun die AC Spannung an.
5.
Um eine AC Strommessung durchzuführen, gehen Sie wie folgt vor:
a.
Schließen Sie die rote Messleitung an die „10 A" Buchse (3-19) an und die
schwarze Messleitung an die „COM" Buchse (3-18).
Buchse am PCE-PA 6000
V (Spannung)
COM
10 A (Strom)
