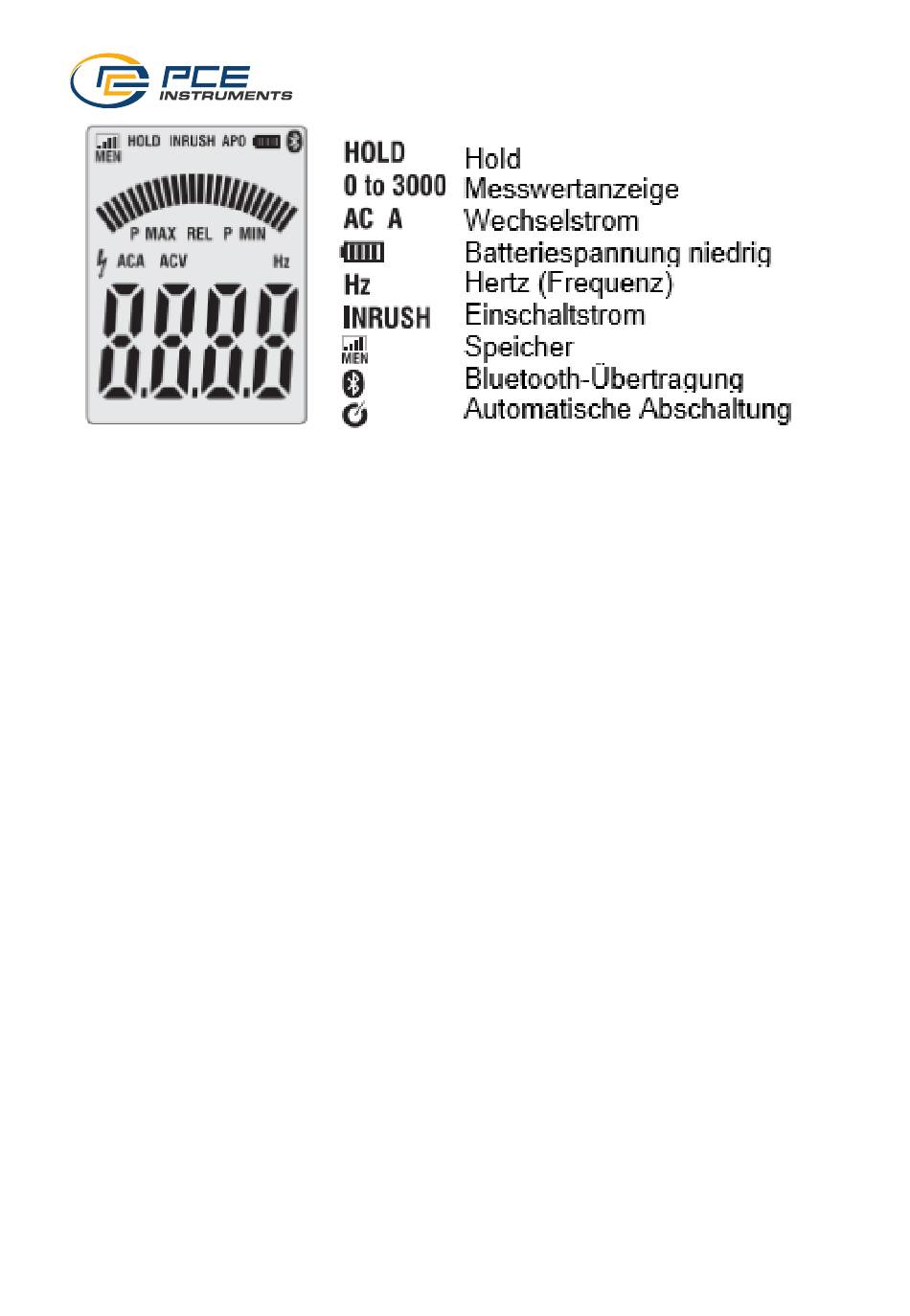

Bedienung
5.1
Vorbereitung
•
Packen Sie das Gerät vollständig aus.
•
Entfernen Sie ggf. die Schutzfolien.
•
Legen Sie, wie unter Punkt 7 beschrieben, die Batterien ein.
•
Führen Sie den Stecker der Rogowskispule am Fuß des Anzeigegerätes ein.
5.2
Strommessung AC
•
Schalten Sie das Messgerät ein.
•
Öffnen Sie die Rogowskispule und legen diese um den zu messenden Leiter. Achten
Sie auf die Flussrichtung (Pfeil am Spulengriff), schließen und verriegeln Sie die Spule
wieder.
•
Positionieren Sie die Spule so, dass sich der Leiter möglichst mittig in der Spule
befindet.
•
Der Messfehler kann sich bei nicht zentrierter Lage des Leiters erhöhen.
•
Die Messbereichsauswahl wird vom Messgerät automatisch gesteuert.
•
Nach der Messung schalten Sie das Gerät durch Halten der „Ein" Taste aus.
5.3
Inrush / Einschaltstrom messen
•
Schalten Sie das Messgerät ein.
•
Öffnen Sie die Rogowskispule und legen diese um den zu messenden Leiter. Achten
Sie auf die Flussrichtung (Pfeil am Spulengriff), schließen und verriegeln die Spule
wieder.
•
Positionieren Sie die Spule so, dass sich der Leiter möglichst mittig in der Spule
befindet.
•
Der Messfehler kann sich bei nicht zentrierter Lage des Leiters erhöhen.
•
Betätigen Sie die Taste „INRUSH".
•
Halten Sie die Taste „INRUSH" gedrückt, um den Messbereich von 3000 A auf 30 A zu
ändern. Für die Messbereichsänderung von 30 A auf 300 A und von 300 A auf 3000A
wiederholen Sie den Vorgang.
•
Schalten Sie den zu messenden Verbraucher ein.
