5.1.3

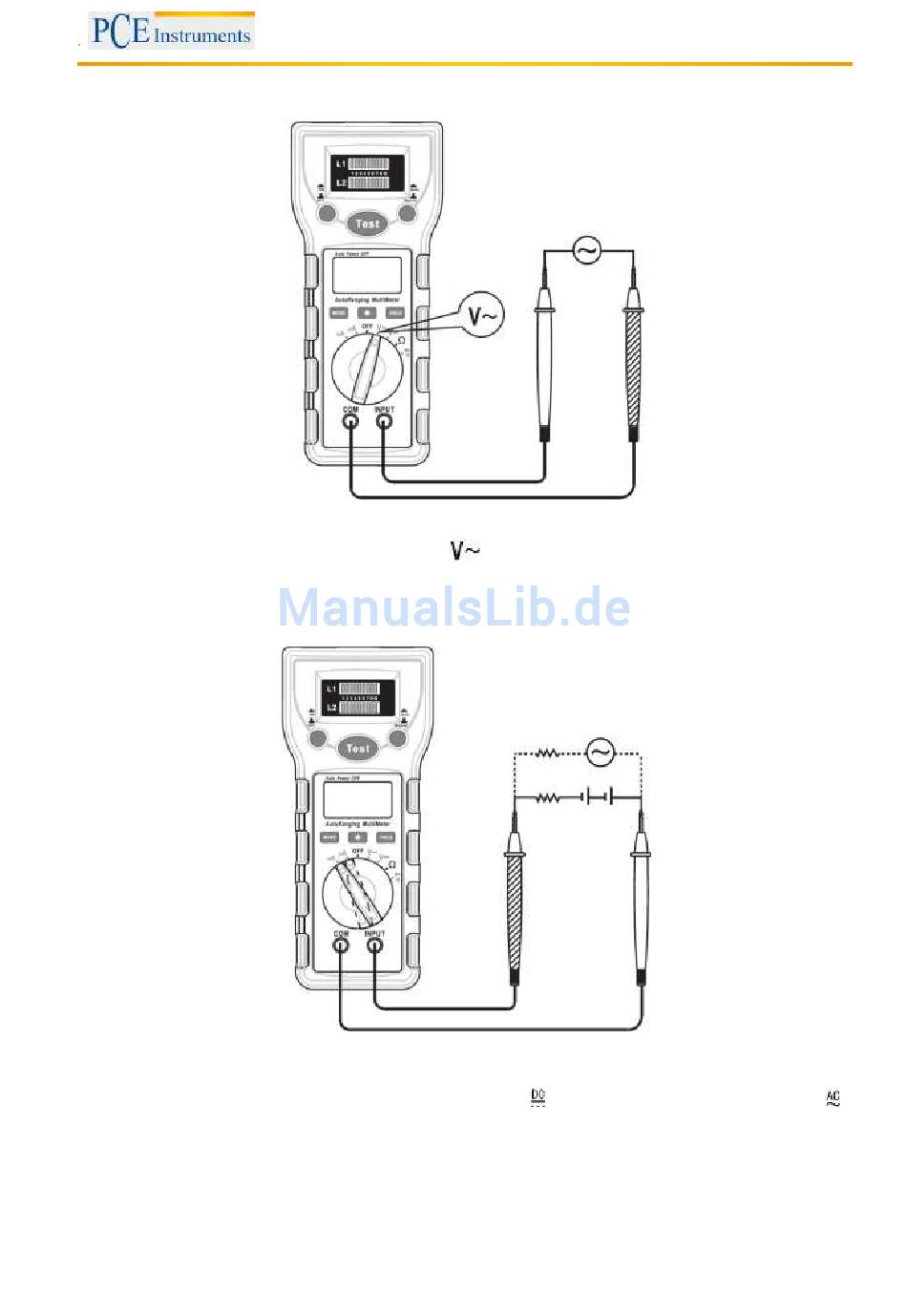

AC Spannungsmessung
1. Schließen Sie die schwarze Testleitung an der „COM" Buchse und die rote Testleitung an die
„INPUT" Buchse.
2. Stellen Sie den Messbereichsschalter auf die
3. Verbinden Sie die Testleitungen über die Quelle oder Schaltung, die gemessen werden soll.
4. Lesen Sie den Messwert vom Display ab.
5.1.4
DC oder AC Strommessung
1. Schließen Sie die schwarze Testleitung an der „COM" Buchse und die rote Testleitung an die
„INPUT" Buchse.
2. Stellen Sie den Messbereichsschalter auf die mA oder µA Position.
3. Drücken Sie die „MODE" Taste um DC Strommessung („ " erscheint) oder AC Strommessung („ "
erscheint).
4. Schalten Sie die Schaltung, die Sie messen wollen, aus und entladen Sie alle
Hochspannungskapazitäten.
5. Unterbrechen Sie den Schaltungsverlauf und schalten Sie die Testleitung in Reihe.
6. Schalten Sie die Spannung wieder an und lesen Sie den Wert ab. Für die DC Strommessung wird
die Polarität der roten Leitung angezeigt.
BETRIEBSANLEITUNG
Position.
9
