2.4
Zubehör (optional)
•
Sendezange 100 mm oder 50 mm
Die Sendezange mit einem Innendurchmesser von 100 mm oder 50 mm dient zur aktiven Besendung von
Kabeln (Energieversorgung, Telekommunikation etc.), ohne dass diese außer Betrieb genommen werden
müssen.
• Hausanschlußset
Sendekabel für die Ankopplung an Stromhausanschluss über Schuko-Dose.
Das Sendekabel findet Aufnahme im Zubehörfach.
•
Sonde für nicht-metallische Rohrleitungen
Sonden ermöglichen die Ortung nicht-metallischer Rohrleitungen. Dabei wird die Sonde z. B. mit einem
Flexband verbunden und in die Rohrleitung eingeschoben.
3
Grundlagen der Ortungstechnik
Dieses Kapitel ist insbesondere für den Anwender gedacht, der sich bislang nicht oder nur wenig mit der Ortung
erdverlegter Leiter beschäftigt hat. Sie erhalten Informationen über aktive und passive Ortung und über
unterschiedliche Ankopplungsarten eines Senders an einen zu suchenden Leiter.
3.1
Magnetfeldortung
Als Magnetfeldortung bezeichnet man die Ortung von elektromagnetischen Wechselfeldern.
Die elektromagnetischen Wechselfelder (Signale) entstehen, wenn ein Wechselstrom durch einen (metallischen)
Leiter fließt.

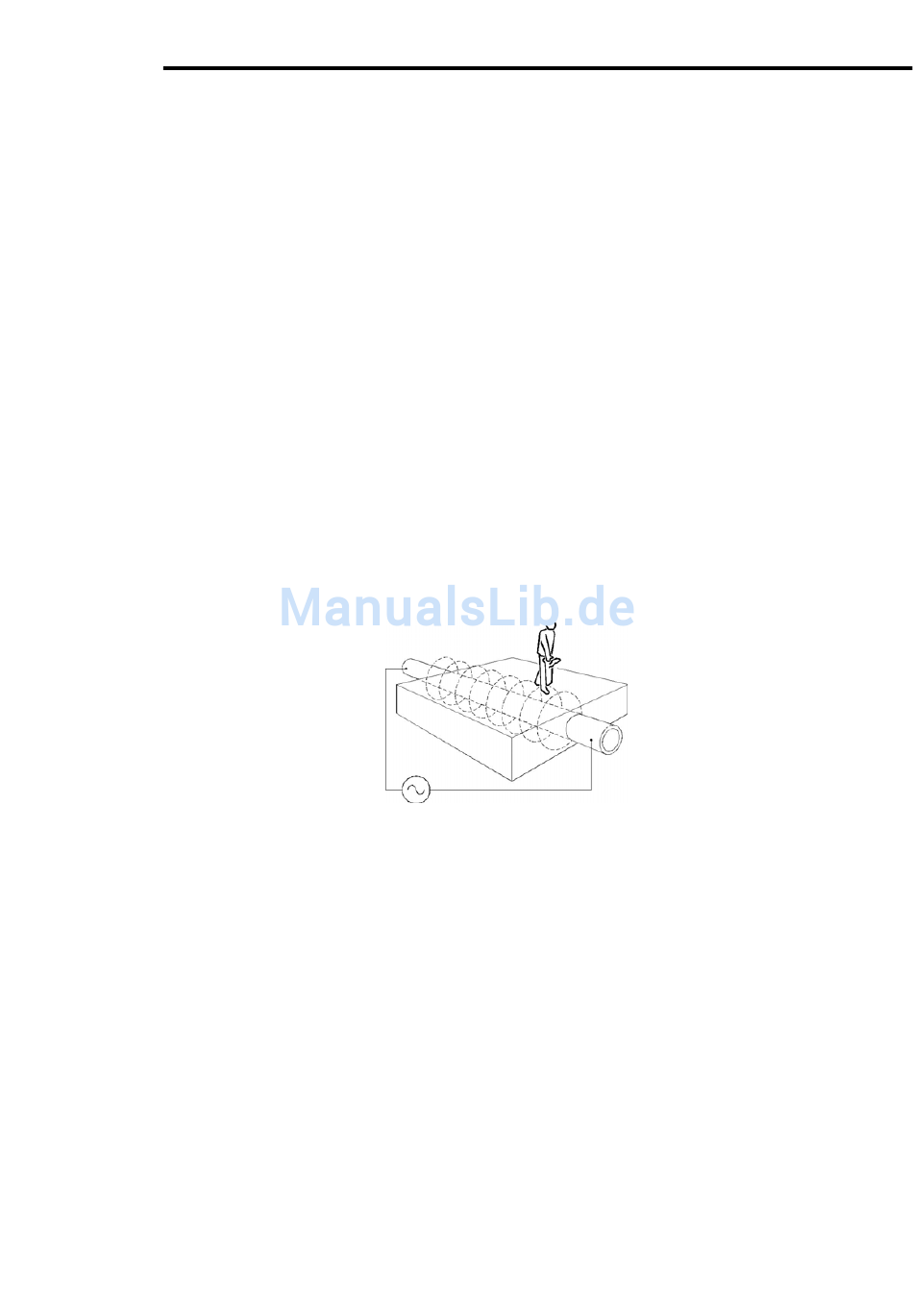

Diese Signale breiten sich konzentrisch
aus.
Mit Hilfe von Antennen, die sich in einem
Empfänger befinden, werden diese
Signale aufgenommen und optisch und
akustisch angezeigt.
Man unterscheidet zwei Arten der Ortung
von Kabeln und Leitungen:
Die aktive und die passive Ortung.
3.2
Passive Ortung
Bei der passiven Ortung ortet man Signale, die bereits auf erdverlegten Kabeln und Leitungen vorhanden sind.
Man muss selbst kein Signal auf den Leiter geben und braucht daher keinen Sender. Stattdessen stellt man den
Empfänger auf die entsprechende Betriebsart (Frequenz) ein. Es handelt sich bei diesen Signalen hauptsächlich
um Langwellenfrequenzen von Rundfunksendern (VLF) und um Stromfrequenzen (50 Hz).
Die passive Ortung wird eingesetzt, um unbekannte (Fremd-) Leitungen zu orten.
Die passive Ortung kann für alle Ortungsaufgaben genutzt werden, bei denen die Identität des Zielleiters eine
untergeordnete Rolle spielt.
Beispiele für die Anwendung der passiven Ortung:
•
Baumaßnahmen vorbereiten,
•
Geländeabschnitte nach Kabeln und Leitungen absuchen,
•
Kabel- und Leitungspläne überprüfen,
•
Informationen über Fremdleitungen einholen (im Bereich einer Baumaßnahme).
