Bedienungsanleitung C.A.T³+/GENNY³
4.3.3
Induktive Ankopplung
Mit der induktiven Ankopplung wird auf einfache und schnelle Weise das Sendersignal auf einen Leiter
übermittelt. Beachten Sie dabei, dass bei der induktiven Ankopplung das Signal auf mehrere Leiter gleichzeitig
übertragen werden kann.
Diese Ankopplungsmethode sollte deshalb nur gewählt werden, wenn die galvanische Ankopplung unmöglich
ist.

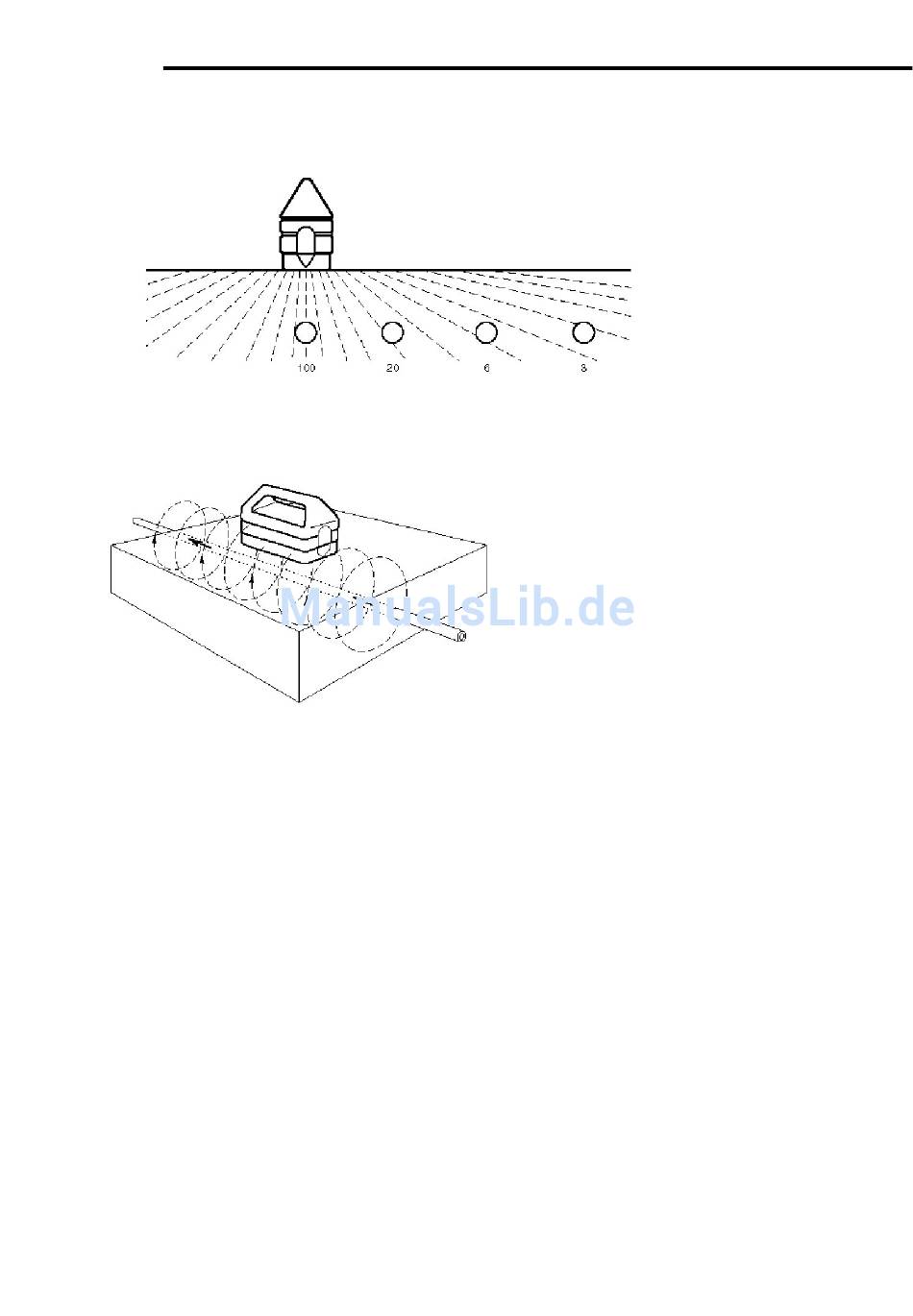

Den Sender direkt über und parallel zu dem Leiter aufstellen.
Nach dem Einschalten des Senders ist die induktive Signalübertragung gewährleistet. Nun mit dem Empfänger
ungefähr 15 bis 20 m vom Sender entfernt den Leiter orten. Vergewissern Sie sich, dass der Empfänger die
Sendersignale vom Leiter und nicht direkt vom Sender empfängt, indem Sie die Signalstärke verringern.
Lassen Sie nun den Sender etwas seitlich vom Leiter aufstellen und beobachten Sie den Unterschied im
Signalempfang. Drehen Sie den Sender auch einmal über dem Leiter und beobachten Sie, wie das Signal
wegfällt.
Hierdurch können Sie selbst feststellen, wie wichtig es ist, den Sender direkt über und parallel zum Leiter
aufzustellen.
Das induktive Sendersignal wird nicht nur auf den Leiter übermittelt, sondern ist auch in der unmittelbaren
Umgebung vorhanden. Wenn Sie also mit dem Empfänger mit voll aufgedrehtem Empfindlichkeitsregler zu nahe
an den Sender herankommen, empfangen Sie statt der Signale vom Leiter Direktsignale vom Sender. Durch
weitgehende Verminderung der Signalstärke können Sie sich bis auf ca. 10 m dem Sender nähern. Üben Sie
dies mehrmals.
Normalerweise ist es möglich, das Sendersignal z. B. an folgenden Stellen auf den Leiter zu bringen: am Fuß
eines Beleuchtungsmastes, an einem Zähler oder an einem Verteilerkasten. Versuchen Sie, den Sender so
aufzustellen, dass eine maximale Signalübertragung erfolgt.
Liegen mehrere Leiter dicht nebeneinander, ist die Position des Senders besonders wichtig. Wird der Sender nur
geringfügig seitwärts geschoben, können mit dem Empfänger die einzelnen Leiter meist klar unterschieden
werden.
Seite 11 von 23
