7
Bestimmung der Verlegetiefe mit Empfänger und Sender
7.1
Tiefenbestimmung von Kabeln und metallischen Rohrleitungen
Die Bestimmung der Verlegetiefe eines Leiters ist möglich, wenn der Zielleiter mit dem Sender-Signal besendet
ist.
Für die Besendung haben Sie folgende Möglichkeiten:
•
Galvanische Ankopplung (siehe Abschnitt 4.3.1)
•
Besendung mittels Sendezange (siehe Abschnitt 4.3.2)
•
Induktive Ankopplung (siehe Abschnitt 4.3.3)
Der Abstand zwischen dem Empfänger und dem Sender sollte dabei mindestens
15 bis 20 m betragen.
Stellen Sie den Empfänger senkrecht und rechtwinklig zum Zielleiter auf den Boden auf und drücken Sie kurz
die Tiefentaste. Nach interner Auswertung des Sendersignals (rotierender Zeiger am Zeitzähler des Displays)
wird Ihnen die Verlegetiefe angezeigt.
Wiederholen Sie die Tiefenbestimmung wenige Meter vor und nach dem ersten Punkt, um Beeinflussungen des
Ergebnisses auszuschließen.
Eine Tiefenbestimmung eines Leiters sollte nicht vorgenommen werden:
•
in Bereichen von Leitungshäufungen,
•
in Bereichen von Abzweigen,
•
in Bereichen von Kreuzungspunkten,
•
in Bereichen von Dükern.
Halten Sie von diesen genannten Punkten einen Abstand von mindestens 15 bis 20 m.
7.2
Tiefenbestimmung von Sonden für nicht-metallische Leitungen
Zunächst wird die Sonde geortet. Dabei muss der Empfänger parallel zur Sonde gehalten werden (siehe
Abschnitt 6.).
Während der Tiefenmessung muss die Tiefentaste ständig gedrückt gehalten werden. Es muss dabei ein M im
Display erscheinen.
Ein rotierender Zeiger am Zeitzähler des Displays wird sichtbar. Nach interner Auswertung des Sonden-Signals
wird Ihnen die Verlegetiefe angezeigt.

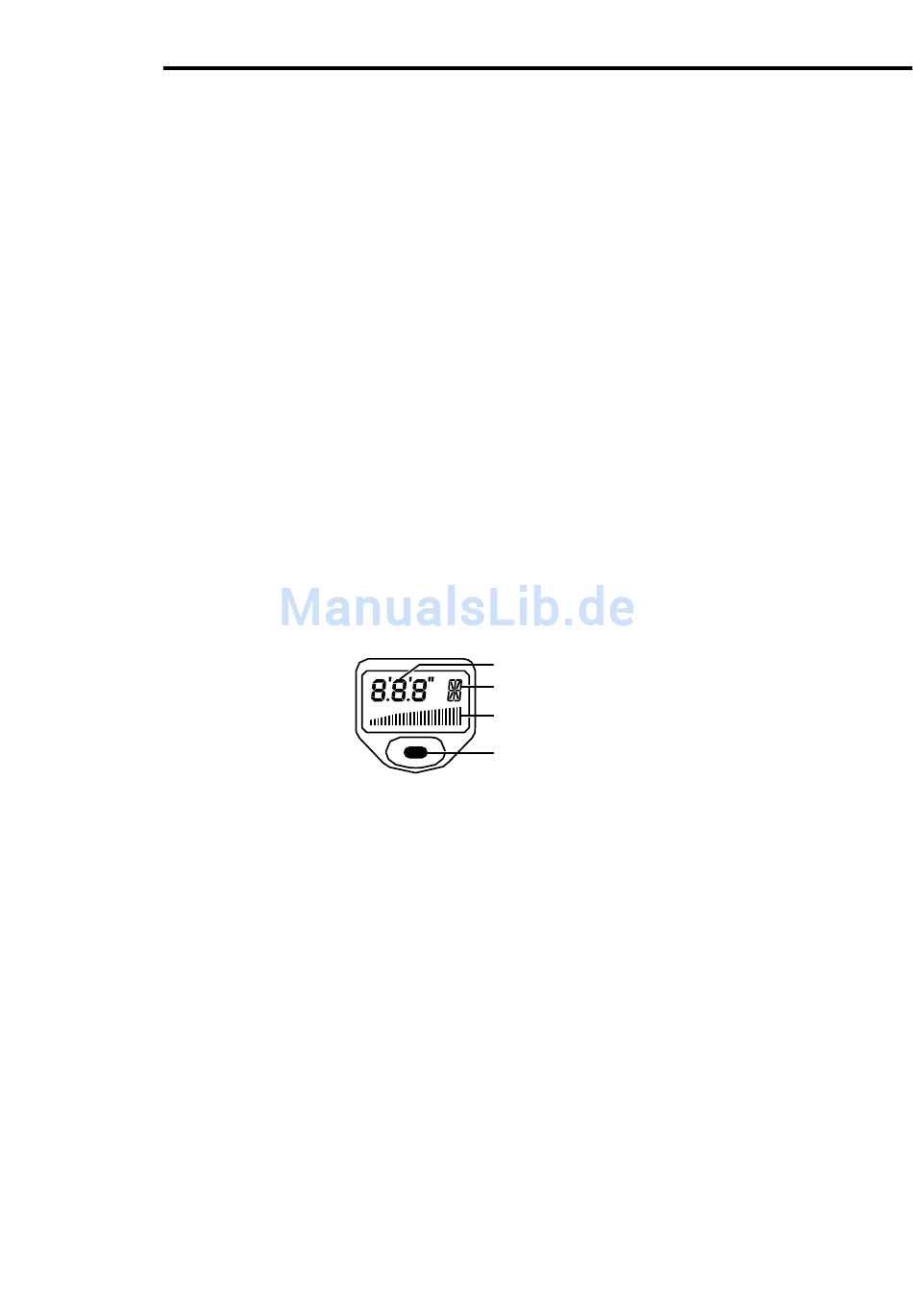

Tiefe
(in cm oder m)
Tiefe
und Angabe von Fehlermeldungen
Betriebsart / Zeitzähler
Betriebsart/StrikeAlert
m
Signalstärke
Signalstärke
Tiefentaste
Tiefentaste
