ordnungsgemäß ablaufen kann.
Modell
X3I FC27HL
X3I FC35HL
X3I FC52HL
4 Elektrische Anschlüsse
Achtung Die Stromversorgung jedes Innengeräts muss mit dem Außengerät
verbunden werden.
a) Äußere Abdeckung öffnen.
b) Deckel des Schaltkastens entfernen.
c) Netzkabel von der Rückseite zur Vorderseite des Innengeräts führen, dazu
oben durch das entsprechende Loch legen.
d) Kommunikationskabel durch die Bohrung des Gestells und den Boden des
Geräts führen, dann den braunen Leiter an Klemme 3 anschließen, den
schwarzen Leiter (Kommunikation) an Klemme 2, den blauen Leiter an
Klemme N(1) und die Erdung an die Schraubklemme des Schaltkastens
anschließen. Leiter mit dem entsprechenden Kabelbinder am Gestell
befestigen.
e) Deckel des Schaltkastens wieder anbauen.
f) Äußere Abdeckung wieder anbauen.

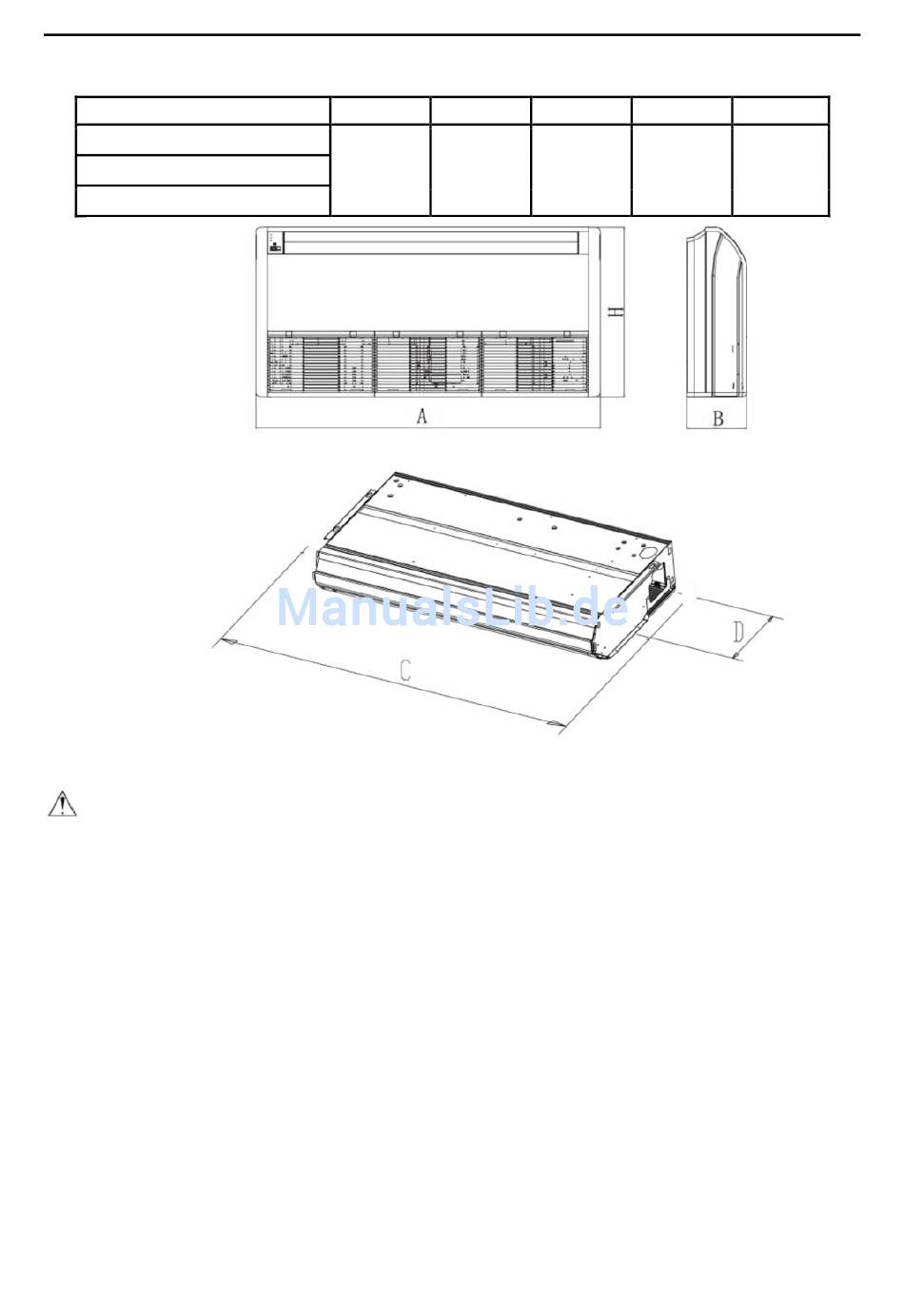

X3 Multisplit DCI - Innengeräte Boden/Decke
A B
1220 225
7
H C
700 1158
D
280
