d) Beide Befestigungsschrauben des Aufhängebügels (M6) bis zum Anschlag
festziehen, um Bewegungen des Innengeräts zu vermeiden (siehe Abb. 5).
e) Höhe so einstellen, dass das hintere Ende des Schlauchs sich leicht schräg
stellt, um das Abfließen zu erleichtern.
Achtung
▪
Zum Einstellen der Höhe die Mutter mit einem Schlüssel festziehen.
▪
Schlüssel von der Öffnung des Aufhängebügels her einsetzen (siehe Abb. 8).
Hängende Installation
Die Installation kann unter Verwendung von nach innen gerichteten Bügeln
erfolgen, ohne die Bügel vom Innengerät zu entfernen (siehe Abb. 9).
Nur die für die Installation angegebenen Bau- und Zubehörteile verwenden.

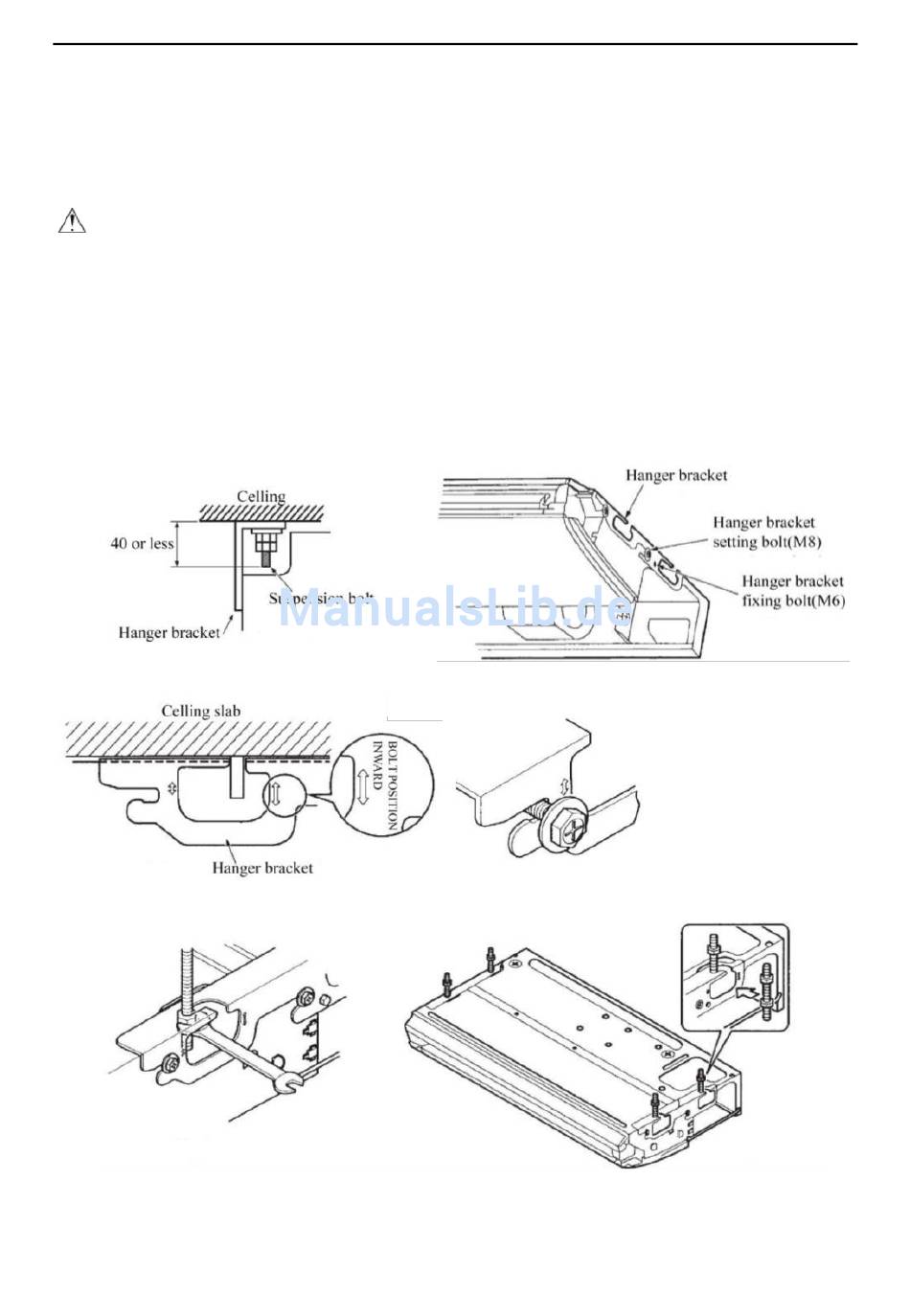

Abb. 4
Abb. 6
Abb. 8
Zur Installation des Innengeräts die Schablone beachten und sicherstellen, dass die
Abfluss-Seite 10 mm niedriger ist als die Gegenseite, damit das Kondenswasser
X3 Multisplit DCI - Innengeräte Boden/Decke
6
Abb. 5
Abb. 7
Abb. 9
