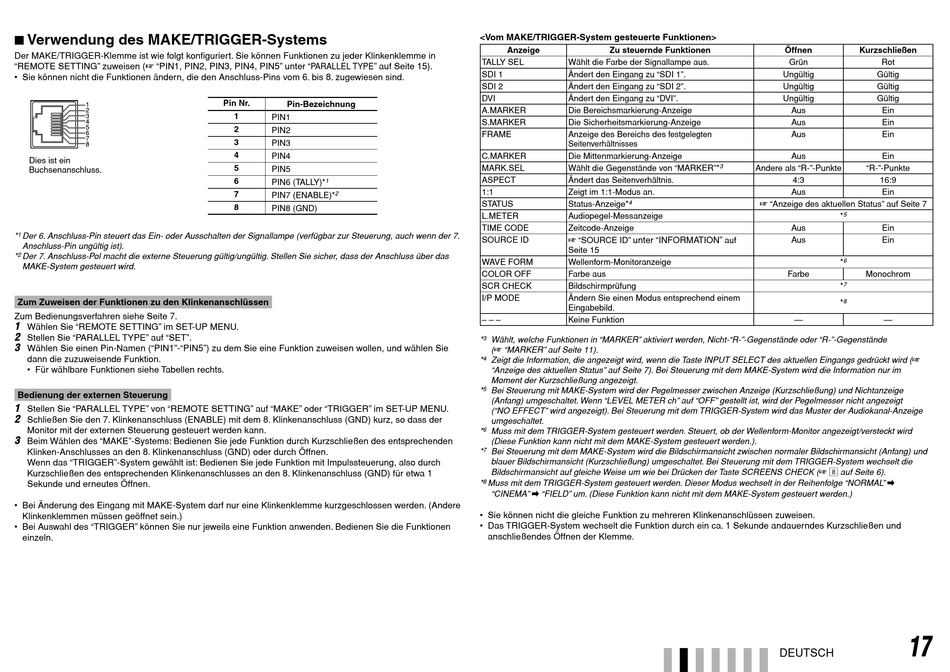

7 Verwendung des MAKE/TRIGGER-Systems

Der MAKE/TRIGGER-Klemme ist wie folgt konfiguriert. Sie können Funktionen zu jeder Klinkenklemme in
"REMOTE SETTING" zuweisen (☞ "PIN1, PIN2, PIN3, PIN4, PIN5" unter "PARALLEL TYPE" auf Seite 15).
• Sie können nicht die Funktionen ändern, die den Anschluss-Pins vom 6. bis 8. zugewiesen sind.
Dies ist ein
Buchsenanschluss.
*
1
Der 6. Anschluss-Pin steuert das Ein- oder Ausschalten der Signallampe (verfügbar zur Steuerung, auch wenn der 7.
Anschluss-Pin ungültig ist).
2
*
Der 7. Anschluss-Pol macht die externe Steuerung gültig/ungültig. Stellen Sie sicher, dass der Anschluss über das
MAKE-System gesteuert wird.
Zum Zuweisen der Funktionen zu den Klinkenanschlüssen
Zum Bedienungsverfahren siehe Seite 7.
1
Wählen Sie "REMOTE SETTING" im SET-UP MENU.
2
Stellen Sie "PARALLEL TYPE" auf "SET".
3
Wählen Sie einen Pin-Namen ("PIN1"-"PIN5") zu dem Sie eine Funktion zuweisen wollen, und wählen Sie
dann die zuzuweisende Funktion.
• Für wählbare Funktionen siehe Tabellen rechts.
Bedienung der externen Steuerung
1
Stellen Sie "PARALLEL TYPE" von "REMOTE SETTING" auf "MAKE" oder "TRIGGER" im SET-UP MENU.
2
Schließen Sie den 7. Klinkenanschluss (ENABLE) mit dem 8. Klinkenanschluss (GND) kurz, so dass der
Monitor mit der externen Steuerung gesteuert werden kann.
3
Beim Wählen des "MAKE"-Systems: Bedienen Sie jede Funktion durch Kurzschließen des entsprechenden
Klinken-Anschlusses an den 8. Klinkenanschluss (GND) oder durch Öffnen.
Wenn das "TRIGGER"-System gewählt ist: Bedienen Sie jede Funktion mit Impulssteuerung, also durch
Kurzschließen des entsprechenden Klinkenanschlusses an den 8. Klinkenanschluss (GND) für etwa 1
Sekunde und erneutes Öffnen.
• Bei Änderung des Eingang mit MAKE-System darf nur eine Klinkenklemme kurzgeschlossen werden. (Andere
Klinkenklemmen müssen geöffnet sein.)
• Bei Auswahl des "TRIGGER" können Sie nur jeweils eine Funktion anwenden. Bedienen Sie die Funktionen
einzeln.
Pin Nr.
Pin-Bezeichnung
1
PIN1
2
PIN2
3
PIN3
4
PIN4
5
PIN5
6
1
PIN6 (TALLY)*
7
2
PIN7 (ENABLE)*
8
PIN8 (GND)
<Vom MAKE/TRIGGER-System gesteuerte Funktionen>
Anzeige
Zu steuernde Funktionen
TALLY SEL
Wählt die Farbe der Signallampe aus.
SDI 1
Ändert den Eingang zu "SDI 1".
SDI 2
Ändert den Eingang zu "SDI 2".
DVI
Ändert den Eingang zu "DVI".
A.MARKER
Die Bereichsmarkierung-Anzeige
S.MARKER
Die Sicherheitsmarkierung-Anzeige
FRAME
Anzeige des Bereichs des festgelegten
Seitenverhältnisses
C.MARKER
Die Mittenmarkierung-Anzeige
MARK.SEL
Wählt die Gegenstände von "MARKER"*
ASPECT
Ändert das Seitenverhältnis.
1:1
Zeigt im 1:1-Modus an.
STATUS
Status-Anzeige*
4
L.METER
Audiopegel-Messanzeige
TIME CODE
Zeitcode-Anzeige
SOURCE ID
☞ "SOURCE ID"
unter "INFORMATION"
Seite 15
WAVE FORM
Wellenform-Monitoranzeige
COLOR OFF
Farbe aus
SCR CHECK
Bildschirmprüfung
I/P MODE
Ändern Sie einen Modus entsprechend einem
Eingabebild.
– – –
Keine Funktion
*
3
Wählt, welche Funktionen in "MARKER" aktiviert werden, Nicht-"R-"-Gegenstände oder "R-"-Gegenstände
(☞ "MARKER" auf Seite 11).
*
4
Zeigt die Information, die angezeigt wird, wenn die Taste INPUT SELECT des aktuellen Eingangs gedrückt wird (☞
"Anzeige des aktuellen Status" auf Seite 7). Bei Steuerung mit dem MAKE-System wird die Information nur im
Moment der Kurzschließung angezeigt.
*
5
Bei Steuerung mit MAKE-System wird der Pegelmesser zwischen Anzeige (Kurzschließung) und Nichtanzeige
(Anfang) umgeschaltet. Wenn "LEVEL METER ch" auf "OFF" gestellt ist, wird der Pegelmesser nicht angezeigt
("NO EFFECT" wird angezeigt). Bei Steuerung mit dem TRIGGER-System wird das Muster der Audiokanal-Anzeige
umgeschaltet.
*
6
Muss mit dem TRIGGER-System gesteuert werden. Steuert, ob der Wellenform-Monitor angezeigt/versteckt wird
(Diese Funktion kann nicht mit dem MAKE-System gesteuert werden.).
7
*
Bei Steuerung mit dem MAKE-System wird die Bildschirmansicht zwischen normaler Bildschirmansicht (Anfang) und
blauer Bildschirmansicht (Kurzschließung) umgeschaltet. Bei Steuerung mit dem TRIGGER-System wechselt die
Bildschirmansicht auf gleiche Weise um wie bei Drücken der Taste SCREENS CHECK (☞
*
8
Muss mit dem TRIGGER-System gesteuert werden. Dieser Modus wechselt in der Reihenfolge "NORMAL"
\
"CINEMA"
"FIELD" um. (Diese Funktion kann nicht mit dem MAKE-System gesteuert werden.)
• Sie können nicht die gleiche Funktion zu mehreren Klinkenanschlüssen zuweisen.
• Das TRIGGER-System wechselt die Funktion durch ein ca. 1 Sekunde andauerndes Kurzschließen und
anschließendes Öffnen der Klemme.
Öffnen
Kurzschließen
Grün
Rot
Ungültig
Gültig
Ungültig
Gültig
Ungültig
Gültig
Aus
Ein
Aus
Ein
Aus
Ein
Aus
Ein
3
Andere als "R-"-Punkte
"R-"-Punkte
4:3
16:9
Aus
Ein
☞ "Anzeige des aktuellen Status" auf Seite 7
*
5
Aus
Ein
Aus
Ein
auf
*
6
Farbe
Monochrom
*
7
*
8
8
auf Seite 6).
\
DEUTSCH
17
