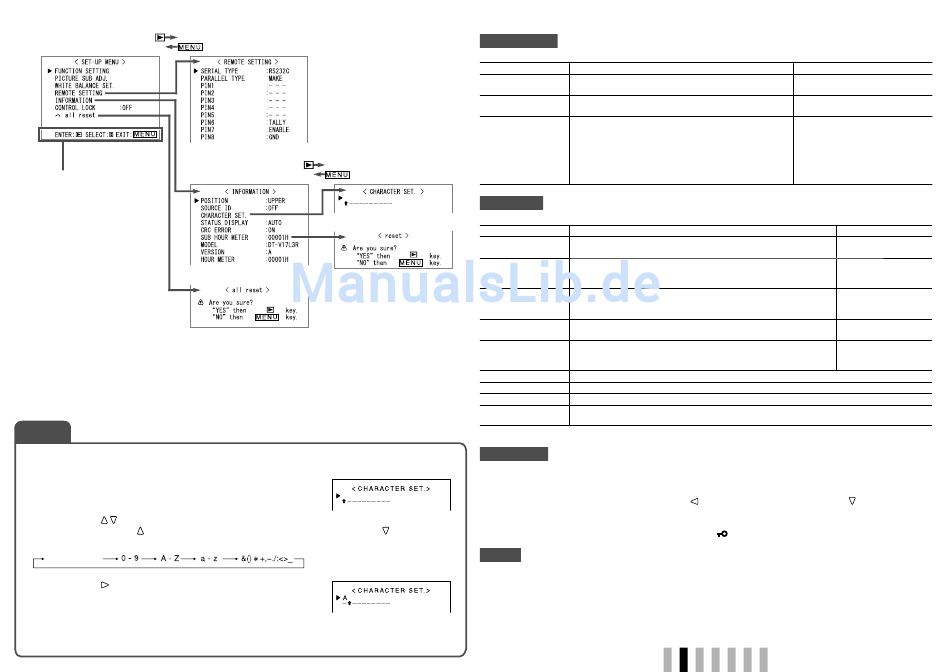

Bedienungsrichtlinie
Zeigt die Tasten für jeden
Vorgang.
• Das Menü verschwindet in etwa 30 Sekunden nach der vorherigen Bedienung.
• Je nach Eingang oder Eingangssignal erscheinen einige Punkte möglicherweise nicht im Menü.
• Die vom MAKE-System gesteuerten Punkte erscheinen nicht im Menü.
HINWEIS
Einstellung von "CHARACTER SET."
Weisen Sie einen Namen zu jeder Videoquelle zu.
1
Ändern Sie den Eingang zu einem, zu dem Sie einen Videoquellenname
zuweisen wollen.
2
Wählen Sie "CHARACTER SET".
3
Drücken Sie die
Tasten zur Wahl des ersten Zeichens.
• Bei jedem Drücken der
Taste schaltet der Buchstabe wie folgt um. Drücken Sie die
Umkehren der Reihenfolge.
Leerstelle
Space
4
Drücken Sie die
Taste, um den Pfeil zur nächsten Leerstelle
weiterzuschalten.
• Die vor dem Bewegen des Pfeils eingegebenen Zeichen werden
gespeichert.
5
Wiederholen Sie Schritt 3 und 4 (maximal 10 Buchstaben).
6
Drücken Sie die MENU-Taste, um den Namen zu speichern.
REMOTE SETTING
(☞ "Externe Steuerung" auf Seite 16 bis 18)
Einstellungen der externen Steuerung
Gegenstand
SERIAL TYPE
PARALLEL TYPE
PIN1, PIN2, PIN3,
PIN4, PIN5
INFORMATION
Einstellungen für die Informationsanzeige des Monitors
Gegenstand
POSITION
SOURCE ID
CHARACTER SET.*
1
STATUS DISPLAY
CRC ERROR
SUB HOUR METER
MODEL
VERSION
HOUR METER
*
1
Gespeichert für jeden Eingang.
Einstellwert: ON, OFF
CONTROL LOCK
Schaltet die Steuerungssperrfunktion ein (oder aus), um die Tasten an der Vorderseite zu deaktivieren.
• Die folgenden Vorgänge stehen zur Verfügung, auch wenn diese Funktion aktiviert ist.
– Ein-/Ausschalten (auf Standby) des Monitors
– Anzeige von SET-UP MENU (durch Drücken der
Drehen von "CONTROL LOCK" auf "OFF".
– Bedienung des Monitors über eine Fernbedienung
Taste zum
Wenn Sie andere Bedienvorgänge versuchen, erscheint "
all reset
Stellt alle Einstellungen und Anpassungen des Monitors auf die Vorgabewerte zurück.
• Der Monitor wird aus- (auf Standby) und dann automatisch eingeschaltet.
Zum
Wählen Sie die den für die externe Steuerung mit serieller
Kommunikation verwendeten Eingangsanschluss.
Wählen die externe Steuermethode für den MAKE/
TRIGGER-Klemme.
Zuweisen die Steuerfunktionen zu den Pins der MAKE/
TRIGGER-Klemme.
• Weisen Sie eine Funktion zu jedem Anschluss-Pin durch
Wählen von "SET" in "PARALLEL TYPE" wie oben
erwähnt zu. (Die Funktionen werden für "PIN6" - "PIN8"
zugewiesen, und Sie können die Zuweisung dieser
Funktion nicht ändern.)
Zum
Wählen Sie die Position für die Informationsanzeige (☞ "Über die
Informationsanzeige" auf Seite 7).
Wählen, wenn der in "CHARACTER SET." zugewiesene Name im
Bildschirm angezeigt werden soll (☞ "Über die Informationsanzeige"
auf Seite 7).
Weisen Sie einen Namen nach Wunsch zu jeder Videoquelle zu
(maximal 10 Zeichen). Sie können auch einen Namen mit dem RS-
232C-System eingeben.
Wählen Sie aus, ob der Status des aktuellen Eingangs im Bildschirm
erscheint (☞ "Anzeige des aktuellen Status" auf Seite 7).
Wählen, wenn der CRC-Fehleranzeige für das eingegebene HD
SDI-Signal im Bildschirm angezeigt wird (☞ "Über die
Informationsanzeige" auf Seite 7).
Anzeige der Betriebsstunden (Einheit: Stunde). Sie können diesen Gegenstand zurücksetzen.
Anzeigen den Modellnamen des Monitors.
Anzeigen die Version des Monitors.
Anzeigen die gesamten Betriebsstunden (Einheit: Stunde). Dieser Gegenstand wird für die
Wartung des Monitors verwendet. Sie können nicht diesen Gegenstand zurücksetzen.
Taste, während gleichzeitig die Taste
Control lock on!" im Bildschirm.
Einstellwert
RS232C, RS485
MAKE, TRIGGER, SET
☞ "Vom MAKE/TRIGGER-System
gesteuerte Funktionen" auf Seite 17
Einstellwert
UPPER, LOWER
OFF, ON
☞ "HINWEIS"
AUTO, OFF, ON
ON, OFF
gedrückt wird) und
15
DEUTSCH
