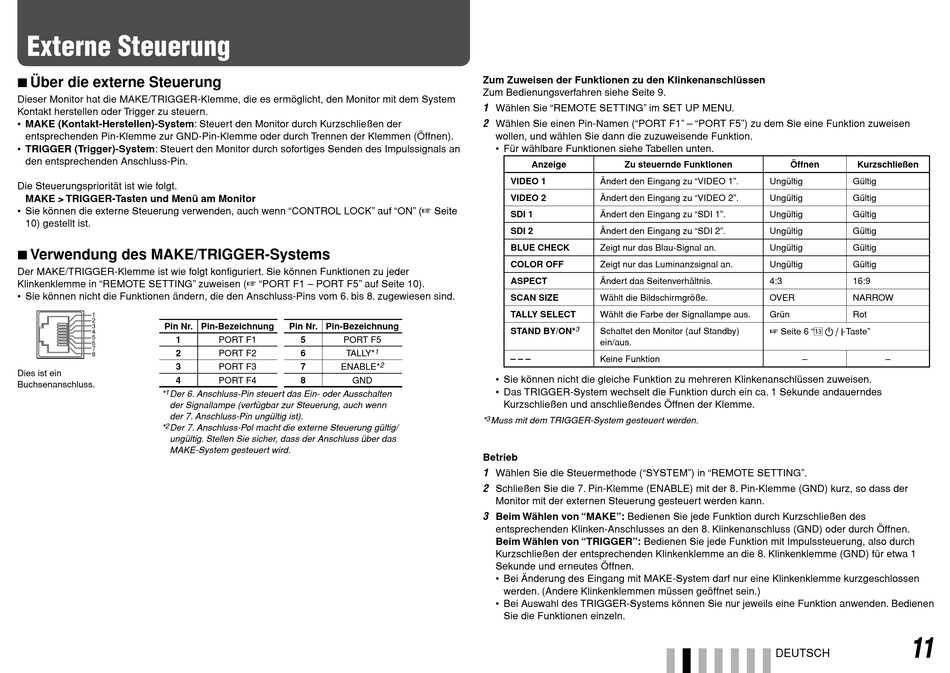

Externe Steuerung
7 Über die externe Steuerung
Dieser Monitor hat die MAKE/TRIGGER-Klemme, die es ermöglicht, den Monitor mit dem System
Kontakt herstellen oder Trigger zu steuern.
• MAKE (Kontakt-Herstellen)-System: Steuert den Monitor durch Kurzschließen der
entsprechenden Pin-Klemme zur GND-Pin-Klemme oder durch Trennen der Klemmen (Öffnen).
• TRIGGER (Trigger)-System: Steuert den Monitor durch sofortiges Senden des Impulssignals an
den entsprechenden Anschluss-Pin.
Die Steuerungspriorität ist wie folgt.
MAKE > TRIGGER-Tasten und Menü am Monitor
• Sie können die externe Steuerung verwenden, auch wenn "CONTROL LOCK" auf "ON" (☞ Seite
10) gestellt ist.
7 Verwendung des MAKE/TRIGGER-Systems
Der MAKE/TRIGGER-Klemme ist wie folgt konfiguriert. Sie können Funktionen zu jeder
Klinkenklemme in "REMOTE SETTING" zuweisen (☞ "PORT F1 – PORT F5" auf Seite 10).
• Sie können nicht die Funktionen ändern, die den Anschluss-Pins vom 6. bis 8. zugewiesen sind.
Pin Nr. Pin-Bezeichnung
1
2
3
Dies ist ein
4
Buchsenanschluss.
1
*
Der 6. Anschluss-Pin steuert das Ein- oder Ausschalten
der Signallampe (verfügbar zur Steuerung, auch wenn
der 7. Anschluss-Pin ungültig ist).
2
*
Der 7. Anschluss-Pol macht die externe Steuerung gültig/
ungültig. Stellen Sie sicher, dass der Anschluss über das
MAKE-System gesteuert wird.
Pin Nr. Pin-Bezeichnung
PORT F1
5
PORT F5
PORT F2
6
TALLY*
1
2
PORT F3
7
ENABLE*
PORT F4
8
GND
Zum Zuweisen der Funktionen zu den Klinkenanschlüssen
Zum Bedienungsverfahren siehe Seite 9.
1
Wählen Sie "REMOTE SETTING" im SET UP MENU.
2
Wählen Sie einen Pin-Namen ("PORT F1" – "PORT F5") zu dem Sie eine Funktion zuweisen
wollen, und wählen Sie dann die zuzuweisende Funktion.
• Für wählbare Funktionen siehe Tabellen unten.
Anzeige
Zu steuernde Funktionen
VIDEO 1
Ändert den Eingang zu "VIDEO 1".
VIDEO 2
Ändert den Eingang zu "VIDEO 2".
SDI 1
Ändert den Eingang zu "SDI 1".
SDI 2
Ändert den Eingang zu "SDI 2".
BLUE CHECK
Zeigt nur das Blau-Signal an.
COLOR OFF
Zeigt nur das Luminanzsignal an.
ASPECT
Ändert das Seitenverhältnis.
SCAN SIZE
Wählt die Bildschirmgröße.
TALLY SELECT
Wählt die Farbe der Signallampe aus.
3
STAND BY/ON*
Schaltet den Monitor (auf Standby)
ein/aus.
– – –
Keine Funktion
• Sie können nicht die gleiche Funktion zu mehreren Klinkenanschlüssen zuweisen.
• Das TRIGGER-System wechselt die Funktion durch ein ca. 1 Sekunde andauerndes
Kurzschließen und anschließendes Öffnen der Klemme.
3
*
Muss mit dem TRIGGER-System gesteuert werden.
Betrieb
1
Wählen Sie die Steuermethode ("SYSTEM") in "REMOTE SETTING".
2
Schließen Sie die 7. Pin-Klemme (ENABLE) mit der 8. Pin-Klemme (GND) kurz, so dass der
Monitor mit der externen Steuerung gesteuert werden kann.
3
Beim Wählen von "MAKE": Bedienen Sie jede Funktion durch Kurzschließen des
entsprechenden Klinken-Anschlusses an den 8. Klinkenanschluss (GND) oder durch Öffnen.
Beim Wählen von "TRIGGER": Bedienen Sie jede Funktion mit Impulssteuerung, also durch
Kurzschließen der entsprechenden Klinkenklemme an die 8. Klinkenklemme (GND) für etwa 1
Sekunde und erneutes Öffnen.
• Bei Änderung des Eingang mit MAKE-System darf nur eine Klinkenklemme kurzgeschlossen
werden. (Andere Klinkenklemmen müssen geöffnet sein.)
• Bei Auswahl des TRIGGER-Systems können Sie nur jeweils eine Funktion anwenden. Bedienen
Sie die Funktionen einzeln.
Öffnen
Kurzschließen
Ungültig
Gültig
Ungültig
Gültig
Ungültig
Gültig
Ungültig
Gültig
Ungültig
Gültig
Ungültig
Gültig
4:3
16:9
OVER
NARROW
Grün
Rot
☞ Seite 6 "e
-Taste"
–
–
11
