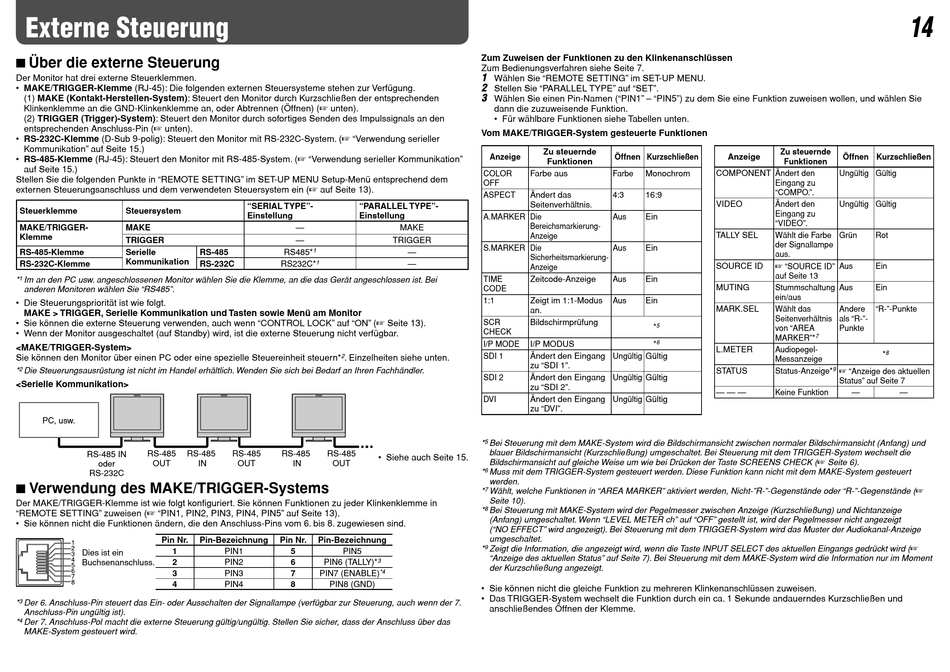

Externe Steuerung
7 Über die externe Steuerung
Der Monitor hat drei externe Steuerklemmen.
• MAKE/TRIGGER-Klemme (RJ-45): Die folgenden externen Steuersysteme stehen zur Verfügung.
(1) MAKE (Kontakt-Herstellen-System): Steuert den Monitor durch Kurzschließen der entsprechenden
Klinkenklemme an die GND-Klinkenklemme an, oder Abtrennen (Öffnen) (☞ unten).
(2) TRIGGER (Trigger)-System): Steuert den Monitor durch sofortiges Senden des Impulssignals an den
entsprechenden Anschluss-Pin (☞ unten).
• RS-232C-Klemme (D-Sub 9-polig): Steuert den Monitor mit RS-232C-System. (☞ "Verwendung serieller
Kommunikation" auf Seite 15.)
• RS-485-Klemme (RJ-45): Steuert den Monitor mit RS-485-System. (☞ "Verwendung serieller Kommunikation"
auf Seite 15.)
Stellen Sie die folgenden Punkte in "REMOTE SETTING" im SET-UP MENU Setup-Menü entsprechend dem
externen Steuerungsanschluss und dem verwendeten Steuersystem ein (☞ auf Seite 13).
Steuerklemme
Steuersystem
MAKE/TRIGGER-
MAKE
Klemme
TRIGGER
RS-485-Klemme
Serielle
Kommunikation
RS-232C-Klemme
*
1
Im an den PC usw. angeschlossenen Monitor wählen Sie die Klemme, an die das Gerät angeschlossen ist. Bei
anderen Monitoren wählen Sie "RS485".
• Die Steuerungspriorität ist wie folgt.
MAKE > TRIGGER, Serielle Kommunikation und Tasten sowie Menü am Monitor
• Sie können die externe Steuerung verwenden, auch wenn "CONTROL LOCK" auf "ON" (☞ Seite 13).
• Wenn der Monitor ausgeschaltet (auf Standby) wird, ist die externe Steuerung nicht verfügbar.
<MAKE/TRIGGER-System>
Sie können den Monitor über einen PC oder eine spezielle Steuereinheit steuern*
*
2
Die Steuerungsausrüstung ist nicht im Handel erhältlich. Wenden Sie sich bei Bedarf an Ihren Fachhändler.
<Serielle Kommunikation>
PC, usw.
RS-485 IN
RS-485
RS-485
oder
OUT
RS-232C
7 Verwendung des MAKE/TRIGGER-Systems
Der MAKE/TRIGGER-Klemme ist wie folgt konfiguriert. Sie können Funktionen zu jeder Klinkenklemme in
"REMOTE SETTING" zuweisen (☞ "PIN1, PIN2, PIN3, PIN4, PIN5" auf Seite 13).
• Sie können nicht die Funktionen ändern, die den Anschluss-Pins vom 6. bis 8. zugewiesen sind.
Pin Nr.
1
Dies ist ein
2
Buchsenanschluss.
3
4
*
3
Der 6. Anschluss-Pin steuert das Ein- oder Ausschalten der Signallampe (verfügbar zur Steuerung, auch wenn der 7.
Anschluss-Pin ungültig ist).
*
4
Der 7. Anschluss-Pol macht die externe Steuerung gültig/ungültig. Stellen Sie sicher, dass der Anschluss über das
MAKE-System gesteuert wird.
"SERIAL TYPE"-
"PARALLEL TYPE"-
Einstellung
Einstellung
—
—
RS-485
RS485*
1
RS-232C
RS232C*
1
2
. Einzelheiten siehe unten.
RS-485
RS-485
RS-485
IN
OUT
IN
OUT
Pin-Bezeichnung
Pin Nr.
Pin-Bezeichnung
PIN1
5
PIN5
PIN2
6
PIN6 (TALLY)*
3
PIN3
7
PIN7 (ENABLE)
PIN4
8
PIN8 (GND)
Zum Zuweisen der Funktionen zu den Klinkenanschlüssen
Zum Bedienungsverfahren siehe Seite 7.
1
Wählen Sie "REMOTE SETTING" im SET-UP MENU.
2
Stellen Sie "PARALLEL TYPE" auf "SET".
3
Wählen Sie einen Pin-Namen ("PIN1" – "PIN5") zu dem Sie eine Funktion zuweisen wollen, und wählen Sie
dann die zuzuweisende Funktion.
• Für wählbare Funktionen siehe Tabellen unten.
Vom MAKE/TRIGGER-System gesteuerte Funktionen
Zu steuernde
Anzeige
Funktionen
COLOR
Farbe aus
OFF
ASPECT
Ändert das
Seitenverhältnis.
A.MARKER Die
Bereichsmarkierung-
MAKE
Anzeige
TRIGGER
S.MARKER Die
—
Sicherheitsmarkierung-
—
Anzeige
TIME
Zeitcode-Anzeige
CODE
1:1
Zeigt im 1:1-Modus
an.
SCR
Bildschirmprüfung
CHECK
I/P MODE
I/P MODUS
SDI 1
Ändert den Eingang
zu "SDI 1".
SDI 2
Ändert den Eingang
zu "SDI 2".
DVI
Ändert den Eingang
zu "DVI".
*
5
Bei Steuerung mit dem MAKE-System wird die Bildschirmansicht zwischen normaler Bildschirmansicht (Anfang) und
blauer Bildschirmansicht (Kurzschließung) umgeschaltet. Bei Steuerung mit dem TRIGGER-System wechselt die
• Siehe auch Seite 15.
Bildschirmansicht auf gleiche Weise um wie bei Drücken der Taste SCREENS CHECK (☞ Seite 6).
*
6
Muss mit dem TRIGGER-System gesteuert werden. Diese Funktion kann nicht mit dem MAKE-System gesteuert
werden.
*
7
Wählt, welche Funktionen in "AREA MARKER" aktiviert werden, Nicht-"R-"-Gegenstände oder "R-"-Gegenstände (☞
Seite 10).
*
8
Bei Steuerung mit MAKE-System wird der Pegelmesser zwischen Anzeige (Kurzschließung) und Nichtanzeige
(Anfang) umgeschaltet. Wenn "LEVEL METER ch" auf "OFF" gestellt ist, wird der Pegelmesser nicht angezeigt
("NO EFFECT" wird angezeigt). Bei Steuerung mit dem TRIGGER-System wird das Muster der Audiokanal-Anzeige
umgeschaltet.
*
9
Zeigt die Information, die angezeigt wird, wenn die Taste INPUT SELECT des aktuellen Eingangs gedrückt wird (☞
"Anzeige des aktuellen Status" auf Seite 7). Bei Steuerung mit dem MAKE-System wird die Information nur im Moment
der Kurzschließung angezeigt.
*4
• Sie können nicht die gleiche Funktion zu mehreren Klinkenanschlüssen zuweisen.
• Das TRIGGER-System wechselt die Funktion durch ein ca. 1 Sekunde andauerndes Kurzschließen und
anschließendes Öffnen der Klemme.
Zu steuernde
Öffnen Kurzschließen
Anzeige
Funktionen
Farbe
Monochrom
COMPONENT Ändert den
Eingang zu
"COMPO.".
4:3
16:9
VIDEO
Ändert den
Eingang zu
Aus
Ein
"VIDEO".
TALLY SEL
Wählt die Farbe
der Signallampe
Aus
Ein
aus.
☞ "SOURCE ID"
SOURCE ID
auf Seite 13
Aus
Ein
MUTING
Stummschaltung
ein/aus
Aus
Ein
MARK.SEL
Wählt das
Seitenverhältnis
*
5
von "AREA
MARKER"*
*
6
L.METER
Audiopegel-
Ungültig Gültig
Messanzeige
STATUS
Status-Anzeige*
Ungültig Gültig
— — —
Keine Funktion
Ungültig Gültig
14
Öffnen Kurzschließen
Ungültig Gültig
Ungültig Gültig
Grün
Rot
Aus
Ein
Aus
Ein
Andere
"R-"-Punkte
als "R-"-
Punkte
7
8
*
☞ "Anzeige des aktuellen
9
Status" auf Seite 7
—
—
