TEILELISTE—Modell-Nr. PFEVRW39930
Nr.
Zahl
Beschreibung
1
1
Rahmen
2
1
Vorderer Stabilisator
3
1
Hinterer Stabilisator
4
4
Stabilisator-Endkappe
5
12
M8 Nylon-Verschlussmutter
6
4
M8 Unterlegscheibe
7
1
Schienenknopf
8
1
Führungsklammer
9
2
Verstellklammer
10
1
11mm Abstandsstück
11
1
Kabelrad
12
1
Schienenendkappe
13
3
Stopper
14
3
M8 Mutter
15
1
M8 x 60mm Knopfbolzen
16
3
M8 Nylon-Verschlussmutter
17
3
M8 x 12mm Kreuzschraube
18
1
Lagerkabel
19
1
Elastisches Kabel
20
1
Haken
21
1
M6 Mutter
22
5
M6 x 20mm Schraube
23
6
12mm x 6mm Abstandsstück
24
6
Sitzrad
25
6
Nylon-Mutter
26
6
M5 x 75mm Schraube
27
1
Sitzhalter
28
1
Sitz
29
1
Schiene
30
2
Stabilisatorklammer
31
1
M10 Nylon-Verschlussmutter
32
1
Schienenklammer
33
7
M8 x 15mm Knopfschraube
34
2
M8 x 135mm Knopfbolzen
35
2
3/8" Nylon-Verschlussmutter
36
2
3/8" Unterlegscheibe
37
2
Pedalriemen
38
1
Untere Deckung
39
2
28mm Abstandsstück
40
2
Pedal
41
1
Lagerstift
42
1
Pedalachse
43
2
Buchse
44
1
Rolleachse
45
4
M6 x 30mm Schraube
46
1
Großes Kettenrad
47
1
Kette
48
1
Rolle
49
1
Kleines Kettenrad
Anmerkung: # weißt auf ein nicht-abgebildetes Teil hin. Veränderungen zu den Angaben sind dem Hersteller,
ohne Benachrichtigung, vorbehalten.
R0903A
Nr.
Zahl
Beschreibung
50
1
Ruderriemen
51
6
M8 x 27mm knopfförmiger Bolzen
52
2
3/8" Kappenmutter
53
2
Rahmenkappe
54
1
Lagerkabelknopf
55
7
Kreuzschraube
56
1
Rahmendeckung
57
4
M4 x 15mm Schraube
58
2
Schaumstoffgriff
59
1
Griff
60
2
M8 x 55mm Einsteckbolzen
61
2
M5 Nylon-Verschlussmutter
62
1
M10 x 55mm knopfförmiger Bolzen
63
2
Stabilisatorrad
64
2
M5 x 35mm knopfförmiger Bolzen
65
2
M8 geschlitze Unterlegscheibe
66
2
M8 Kappenmutter
67
1
Obere Deckung
68
4
M4 x 16mm Schraube
69
2
Ventilator-Deckungskappe
70
2
Ventilatordeckung
71
1
Computer
72
1
Membranenschalter mit Draht
73
5
43mm Plastik-Abstandsstück
74
1
Ruderriemen-Rad
75
2
Verstellbolzen
76
1
7mm Abstandsstück
77
1
Magnet
78
1
Kabeldeckumg
79
1
Ventilatorrad
80
1
Ventilatorrad-Buchse
81
1
Buchse mit Kettenrad
82
1
Ventilatorrad-Achse
83
2
20mm Abstandsstück
84
1
Führungsrad
85
3
Ventilator-Deckungstafel
86
4
3/8" Mutter
87
1
10mm Buchse
88
1
M8 x 20mm Knopfschraube
89
2
3/8" flache Unterlegscheibe
90
2
Pedal Abstandsstück
91
1
Kleinen Buchsen
92
1
3/8" Kontermutter
93
1
Ruderkabel
94
1
Halterung
95
4
M4 x 12mm Schraube
#
1
Bedienungsanleitung
#
1
Inbusschlüssel
10
BEVOR SIE ANFANGEN
Zunächst möchten wir Ihnen dafür danken, dass Sie
sich für den Kauf der PROFORM
®
R400 das
Rudergerät mit dem verstellbaren Kraftwiderstand, ent-
schieden haben. Rudern ist bekanntlicherweise eines
der wirkungsvollsten Sportarten, um fit zu bleiben, die
Muskeln zu trainieren und den Kreislauf zu stärken.
Das R400 ist so konzipiert, dass Sie dieses effektive
Training in Ihren eigenen vier Wänden bequem durch-
führen können.

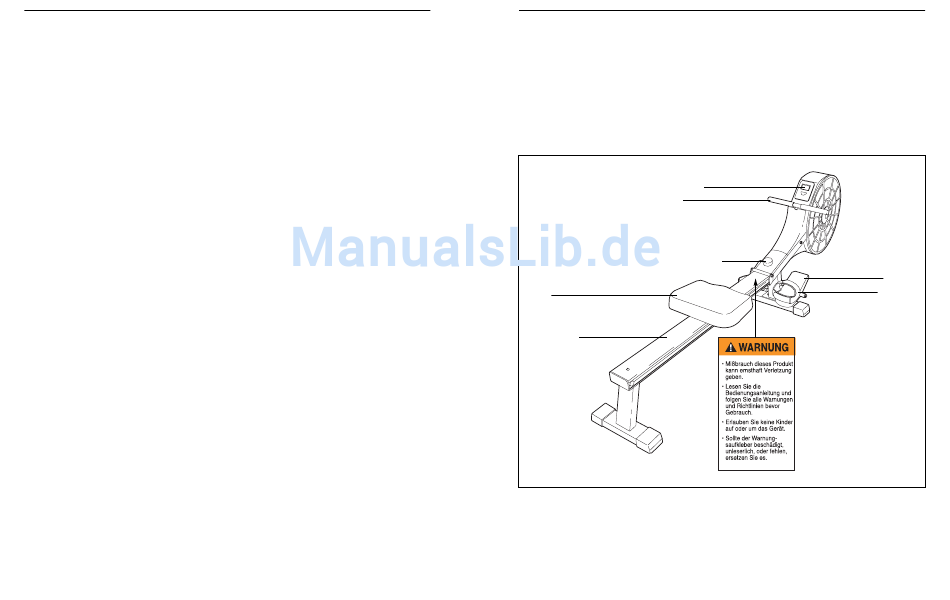

Computer
Griff
Schienenknopf
Sitz
Sitzschiene
Zu Ihrem eigenen Vorteil, lesen Sie bitte diese
Bedienungsanleitung genauestens durch bevor Sie
das in Rudergerät Verwendung nehmen. Sollten Sie
noch irgendwelche Fragen oder Probleme haben, set-
zen Sie sich bitte mit unserem Kundendienst unter der
Service-Telefon-Nr. 01805 231 244 in Verbindung.
Halten Sie bitte vor Ihrem Anruf die Modell-Nummer
Ihres Gerätes bereit. Die Modell-Nummer ist PFE-
VRW39930.
Pedal
Riemen
3
