WARTUNG UND LAGERUNG
Überprüfen Sie alle Einzelteile und ziehen Sie die Teile
regelmäßig nach. Abgenutzte Teile müssen sofort aus-
getauscht werden.
Halten Sie das Rudergerät von Staub und Schmutz fern
und reinigen Sie regelmäßig die Schiene, Sitzräder und
andere Teile mit einem feuchten Lappen und mildem
Reiningungsmittel. Um Schaden am Computer zu ver-
hindern, halten Sie immer Flüssigkeiten vom Computer
weg, sowie direktes Sonnenlicht.
Wenn der Computer nicht richtig funktioniert, dann
ersetzen Sie bitte die Batterien. Sehen Sie sich bitte auf
Montageschritt 5 auf Seite 6 zum Batterienwechsel an.
Wenn das Rudergerät nicht benutzt wird, kann es
zusammen geklappt werden um Platz zu sparen.
Entfernen Sie den Schienenknopf (7). Dann klappen
Sie die Schiene (29) in die gezeigte Position. Entfernen
Sie den Lagerkabelknopf (54) und sichern Sie die Ende
des Lagerkabels (18) mit dem Lagerstift (41), wie
gezeigt am Rahmen (1). Winden Sie den Lagerkabel-
knopf zurück auf die Schiene.
Entfernen Sie die Batterien aus dem Computer, wenn
Sie das Rudergerät länger als einen Monat lagern.
7
29
54
18
1
41
8

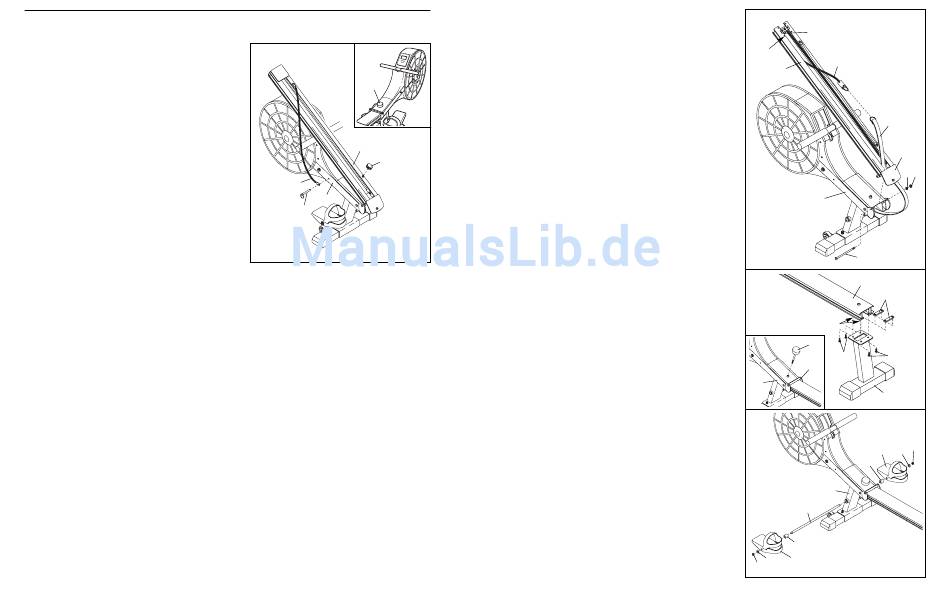

2. Lassen Sie eine andere Person die Schiene (29) in
der gezeigten Position halten. Befestigen Sie die
Schienenklammer (32) mit einem M8 x 135mm
Knopfbolzen (34), einer M8 Unterlegscheibe (6) und
einer M8 Nylon-Verschlussmutter (5) am Rahmen (1).
Winden Sie den Ruderriemen (50) durch die
Schienenklammer (32), wie gezeigt. Haken Sie das
elastische Kabel (19) aus dem gezeigten Loch in
der Schiene (29) aus. Achten Sie darauf, dass das
elastische Kabel um das Kabelrad (11) gewunden
ist, und verbinden Sie das elastische Kabel mit dem
Ruderriemen.
3. Schieben Sie die zwei Stabilisatorklammern (30) in
das Ende der Schiene (29). Richten Sie die Löcher
in den Stabilisatorklammern nach den gezeigten
Löchern auf der Unterseite der Schiene aus. Befes-
tigen Sie den hinteren Stabilisator (3) mit vier M8 x
15mm Knopfschrauben (33) an der Schiene und an
den Stabilisatorklammern.
Sehen Sie auf die Nebenzeichnung. Führen Sie den
Schienenknopf (7) in den Rahmen (1) ein, und dre-
hen Sie dann den Schienenknopf in die Schienen-
klammer (32) fest.
4. Führen Sie die Pedalachse (42) in den Rahmen (1)
ein. Schieben Sie ein 28mm Abstandsstück (39), ein
Pedal (37) und eine 3/8" Unterlegscheibe (36) auf
jedes Ende der Pedalachse. Drehen Sie eine 3/8"
Nylon-Verschlussmutter (35) auf jedem Ende der
Pedalachse fest.
2
11
Loch
19
29
50
1
34
3
29
30
Loch
7
33
33
32
1
3
4
36 35
37
39
1
42
39
36
37
35
5
32
6 5
