Tipi di sistemi di altoparlanti/Typer av högtalarsystem
JVC
JVC
SP-XF10F
SP-XF10C
Altoparlante anteriore (2) Altoparlante centrale (1) Altoparlante surround (2)
Främre högtalare (2)
Mitthögtalare (1)

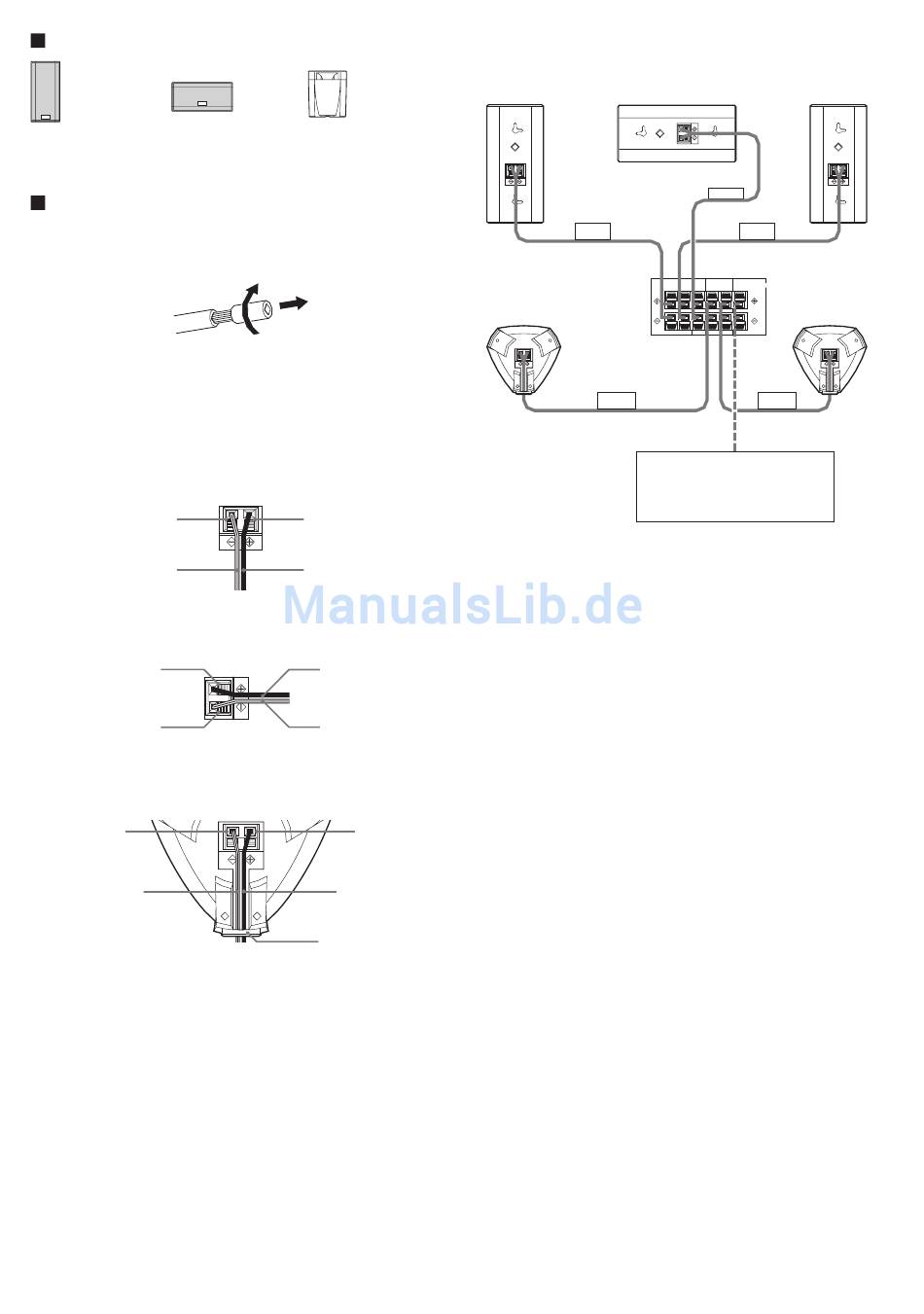

Collegamento/Anslutning
1. Se i cavi sono ricoperti da una guaina isolante, piegare l'anima di
ciascun cavo alle estremità, quindi rimuovere la guaina.
1. Om ledningen är täckt med isolering vrider du om ledningen i änden
och avlägsnar isoleringen.
2. Infilare nel foro premendo la leva del terminale in giù.
Osservare l'etichetta allegata a ciascun cavo ed utilizzare il cavo
appropriato per ciascun diffusore.
2. Tryck ned klämman och för in kabeln i hålet.
Observera lappen som sitter fast på varje ledning och använd rätt
ledning för var och en av högtalarna.
Per SP-XF10F / För SP-XF10F
(Posteriore / Baksidan)
Nero ·
Svart ·
Rigato nero
Svart randig
Per SP-XF10C / För SP-XF10C
(Posteriore / Baksidan)
Rosso ª
Röd ª
Nero ·
Svart ·
Per SP-XF10S / För SP-XF10S
(Inferiore / Untersidan)
Nero ·
Svart ·
Rigato nero
Svart randig
3. Collegare all'amplificatore.
3. Anslut till förstärkaren.
JVC
SP-XF10S
Surroundljudshögtalare (2)
Rosso ª
Röd ª
Color rame
Kopparfärg
Color rame
Kopparfärg
Rigato nero
Svart randig
Rosso ª
Röd ª
Color rame
Kopparfärg
Attarverso il foro
Genom hålet
– 8 –
SP-XF10F
SP-XF10C
FRONT
RIGHT
Terminali d'altoparlante
sull'amplificatore
Högtalarutgångar på
förstärkaren
SURROUND
RIGHT
SP-XF10S
Si consiglia utilizzare SP-SB100
(acquistabile come opzione)
SP-SB100 rekommenderas för
användning (köpes separat)
SP-XF10F
CENTER
FRONT
LEFT
FRONT
CENTER
SURROUND
SURROUND
SPEAKERS
BACK
RIGHT
LEFT
RIGHT
LEFT
SURROUND
LEFT
SP-XF10S
