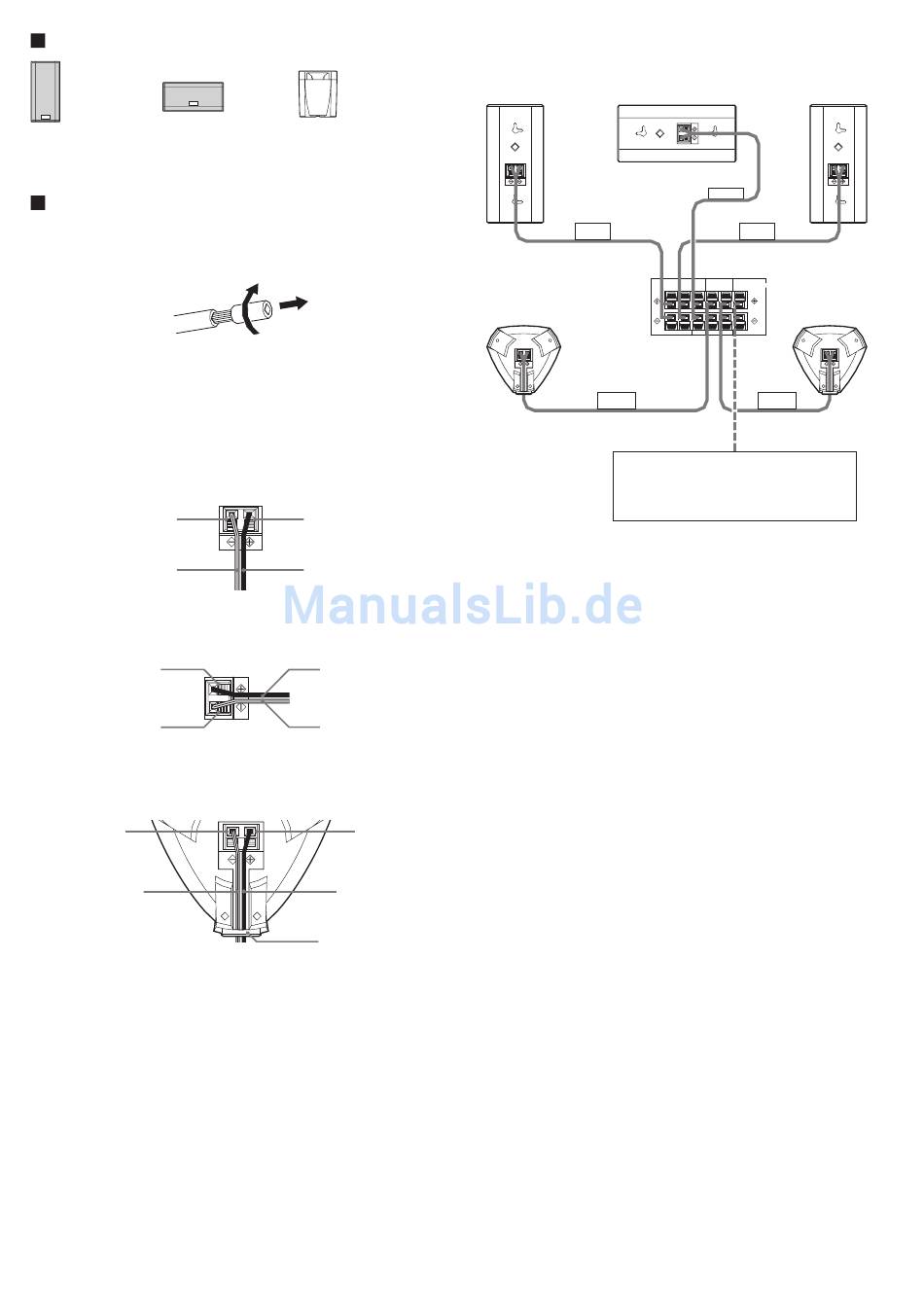

Kaiutinjärjestelmän tyypit/Typer af højttalersystemer
JVC
JVC
SP-XF10F
SP-XF10C
Etukaiutin (2)
Keskikaiutin (1)
Fronthøjttaler (2)
Centerhøjttaler (1)
Liitäntä/Tilslutning
1. Jos johdot ovat eristettyjä, kierrä johdon jokaisen johtimen päät yhteen
ennen kuin poistat eristeen.
1. Hvis ledningerne er isolerede, er det nemmest at fjerne isoleringen
hvis du først vrider enden af ledningen.
2. Aseta se reikään painamalla samalla alas liittimen vipua.
Huomioi kuhunkin johtoon kiinnitetty tarra ja käytä kullekin kaiuttimelle
sopivaa johtoa.
2. Stik ledningen ind i hullet, idet terminalens greb presses nedad.
Iagttag tag'en, som er sat på hver ledning, og anvend den rigtige
ledning for hver højttaler.
Mallille SP-XF10F / Til SP-XF10F
(Takana / BagsideTë
Musta ·
Sort ·
Musta raitainen
Sort afstribe
Mallille SP-XF10C / Til SP-XF10C
(Takana / Bagsiden)
Punainen ª
Rød ª
Musta ·
Sort ·
Mallille SP-XF10S / Til SP-XF10S
(Pohjassa / Undersiden)
Musta ·
Sort ·
Musta raitainen
Sort afstribe
JVC
SP-XF10S
Ympäristötilan kaiutin (2)
Surroundhøjttaler (2)
Punainen ª
Rød ª
Kupari
Kobber
Kupari
Kobber
Musta raitainen
Sort afstribe
Punainen ª
Rød ª
Kupari
Kobber
Aukon läpi
Gennem hullet
– 10 –
3. Liitä vahvistimeen.
3. Forbind til forstærkeren.
SP-XF10F
SP-XF10C
FRONT
RIGHT
Vahvistimessa olevat
kaiutinliittimet
Højttalerudgange på
forstærkeren
SURROUND
RIGHT
SP-XF10S
Suosittelemme käytettäväksi SP-SB100
(myydään erillisvarusteena)
Anvendelse af SP-SB100 (ekstraudstyr)
anbefales.
SP-XF10F
CENTER
FRONT
LEFT
FRONT
CENTER
SURROUND
SURROUND
SPEAKERS
BACK
RIGHT
LEFT
RIGHT
LEFT
SURROUND
LEFT
SP-XF10S
