Typy reproduktorových soustav/Типы динамиков
JVC
SP-XF10F
SP-XF10C
Přední
Středový
reproduktor (2)
reproduktor (1)
Фронтальный
Центральный
громкоговоритель (2)
громкоговоритель (1)

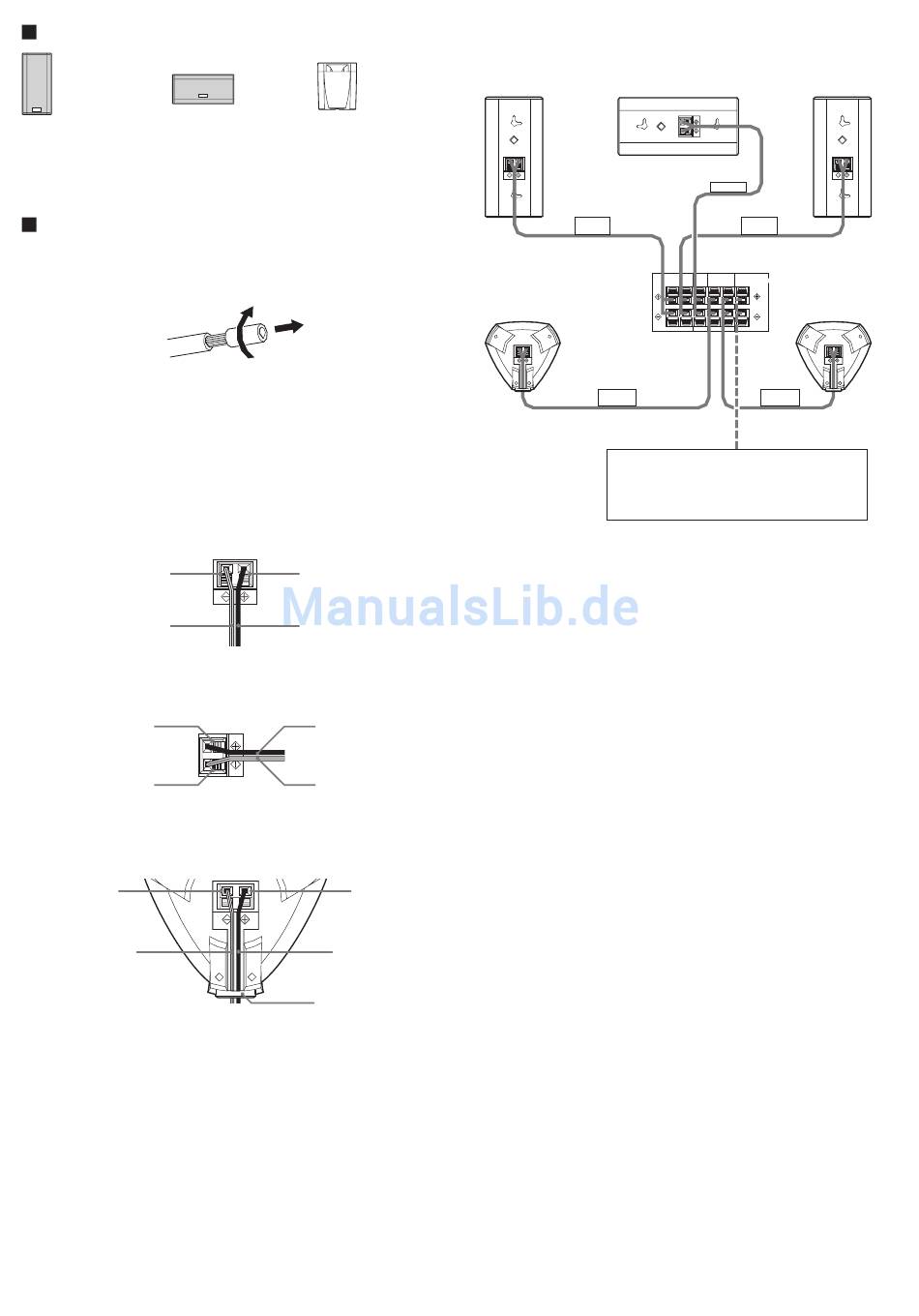

Zapojení/Подключение
1. Pokud je kabel opatřen izolací, otáčejte jádrem na konci kabelu a
následně izolaci odstraňte.
1. Если шнуры покрыты изоляцией, скрутите жилу по краям шнура,
а затем снимите изоляцию.
2. Zasuňte do otvoru a stiskněte přitom páčku na koncovce.
Sledujte štítek připojený ke každé šňůře a použijte správnou šňůru pro
každý reproduktor.
2. Вставьте провод в это отверстие, нажимая на зажим терминала
вниз.
Обратите внимание на этикетку, прикрепленную к каждому
шнуру, и используйте соответствующий каждому
громкоговорителю шнур.
Pro SP-XF10F / Для SP-XF10F
(Vzadu / Сзади)
Černý ·
Черный ·
Černý pruhovaný
Черный полосатый
Pro SP-XF10C / Для SP-XF10C
(Vzadu / Сзади)
Červený ª
Красный ª
Černý ·
Черный ·
Pro SP-XF10S / Для SP-XF10S
(Spodek / Снизу)
Černý ·
Черный ·
Černý pruhovaný
Черный полосатый
JVC
JVC
SP-XF10S
Surround
reproduktor (2)
Боковой
громкоговоритель (2)
Červený ª
Красный ª
Měděný
Медный
Měděný
Медный
Černý pruhovaný
Черный полосатый
Červený ª
Красный ª
Měděný
Медный
Skrz otvor
Через отверстие
3. Zapojte zesilovač.
3. Подсоедините к усилителю.
SP-XF10F
FRONT
RIGHT
Koncovky reproduktoru
na zesilovači
Терминалы динамика
усилителя
SURROUND
RIGHT
SP-XF10S
Doporučeno používat SP-SB100
(zakoupeno jako doplněk)
Рекомендуется использовать SP-SB100
(приобретается отдельно )
– 14 –
SP-XF10C
SP-XF10F
CENTER
FRONT
LEFT
FRONT
CENTER
SURROUND
SURROUND
SPEAKERS
BACK
RIGHT
LEFT
RIGHT
LEFT
SURROUND
LEFT
SP-XF10S
