JVC VN-E4 Bedienungsanleitung Seite 8

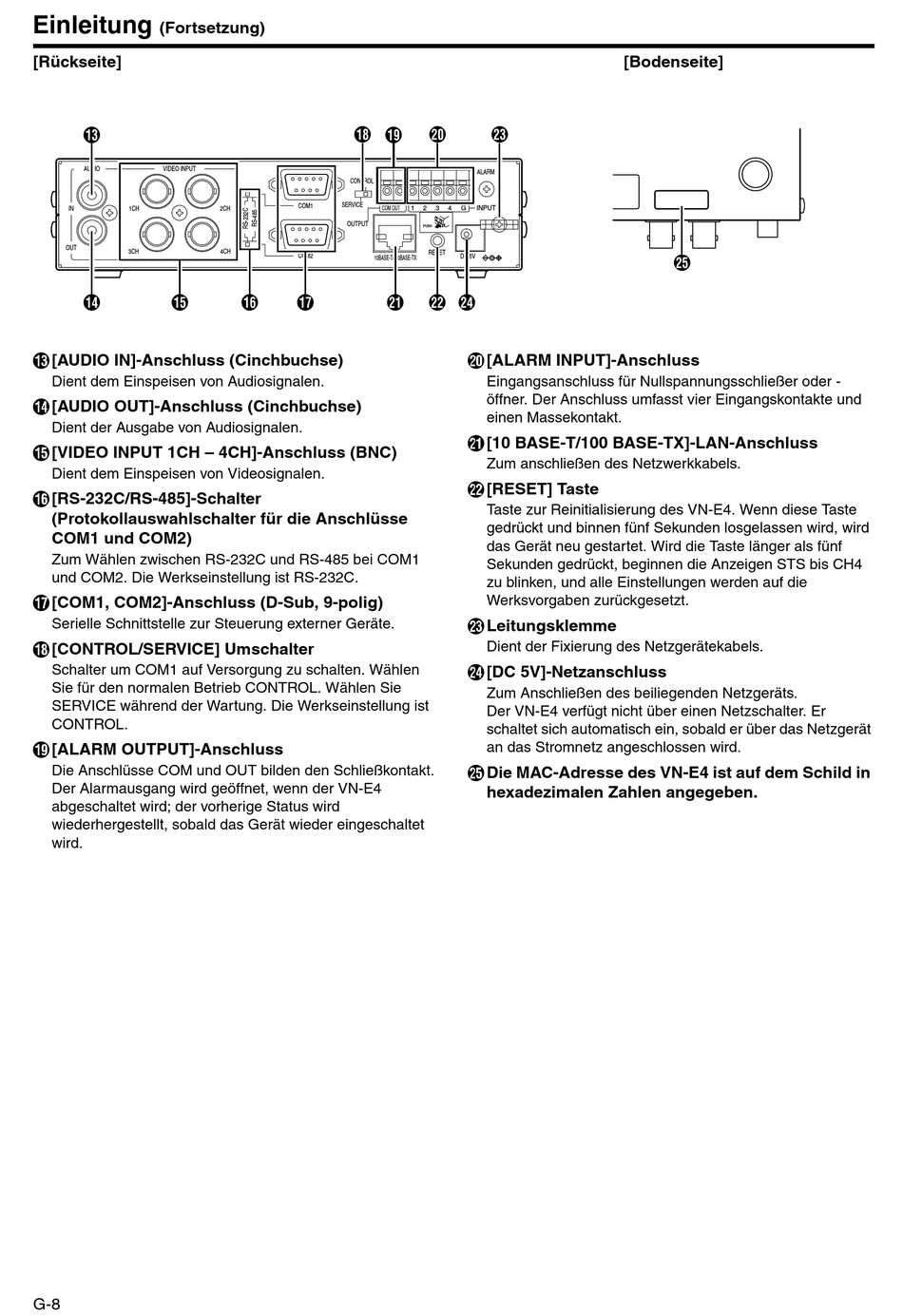

Einleitung
(Fortsetzung)
[Rückseite]
M
AUDIO VIDEO INPUT
IN 1CH
OUT
3CH
N O
M [AUDIO IN]-Anschluss (Cinchbuchse)
Dient dem Einspeisen von Audiosignalen.
N [AUDIO OUT]-Anschluss (Cinchbuchse)
Dient der Ausgabe von Audiosignalen.
O [VIDEO INPUT 1CH – 4CH]-Anschluss (BNC)
Dient dem Einspeisen von Videosignalen.
P [RS-232C/RS-485]-Schalter
(Protokollauswahlschalter für die Anschlüsse
COM1 und COM2)
Zum Wählen zwischen RS-232C und RS-485 bei COM1
und COM2. Die Werkseinstellung ist RS-232C.
Q [COM1, COM2]-Anschluss (D-Sub, 9-polig)
Serielle Schnittstelle zur Steuerung externer Geräte.
R [CONTROL/SERVICE] Umschalter
Schalter um COM1 auf Versorgung zu schalten. Wählen
Sie für den normalen Betrieb CONTROL. Wählen Sie
SERVICE während der Wartung. Die Werkseinstellung ist
CONTROL.
S [ALARM OUTPUT]-Anschluss
Die Anschlüsse COM und OUT bilden den Schließkontakt.
Der Alarmausgang wird geöffnet, wenn der VN-E4
abgeschaltet wird; der vorherige Status wird
wiederhergestellt, sobald das Gerät wieder eingeschaltet
wird.
G-8
R S
CONTROL
SERVICE
COM1
COM OUT
2CH
OUTPUT
4CH
COM2
10BASE-T/100BASE-TX
U
P Q
T W
ALARM
1 2 3 4 G INPUT
PUSH
RESET
DC 5V
V X
T [ALARM INPUT]-Anschluss
Eingangsanschluss für Nullspannungsschließer oder -
öffner. Der Anschluss umfasst vier Eingangskontakte und
einen Massekontakt.
U [10 BASE-T/100 BASE-TX]-LAN-Anschluss
Zum anschließen des Netzwerkkabels.
V [RESET] Taste
Taste zur Reinitialisierung des VN-E4. Wenn diese Taste
gedrückt und binnen fünf Sekunden losgelassen wird, wird
das Gerät neu gestartet. Wird die Taste länger als fünf
Sekunden gedrückt, beginnen die Anzeigen STS bis CH4
zu blinken, und alle Einstellungen werden auf die
Werksvorgaben zurückgesetzt.
W Leitungsklemme
Dient der Fixierung des Netzgerätekabels.
X [DC 5V]-Netzanschluss
Zum Anschließen des beiliegenden Netzgeräts.
Der VN-E4 verfügt nicht über einen Netzschalter. Er
schaltet sich automatisch ein, sobald er über das Netzgerät
an das Stromnetz angeschlossen wird.
Y Die MAC-Adresse des VN-E4 ist auf dem Schild in
hexadezimalen Zahlen angegeben.
[Bodenseite]
Y
