m Montage
WAARSCHUWING! Steek, voor uw eigen veiligheid de
netstekker pas dan in het stopcontact, als alle montagestap-
pen zijn beëindigd en de veiligheidsvoorschriften en bedri-
jfsaanwijzingen zijn gelezen en duidelijk zijn.
Til de zaag uit de verpakking en plaats hem op de werk-
bank. (Bevestigen van de zaag op de werkbank - zie de
volgende pagina onder "Gereedschapmontage")

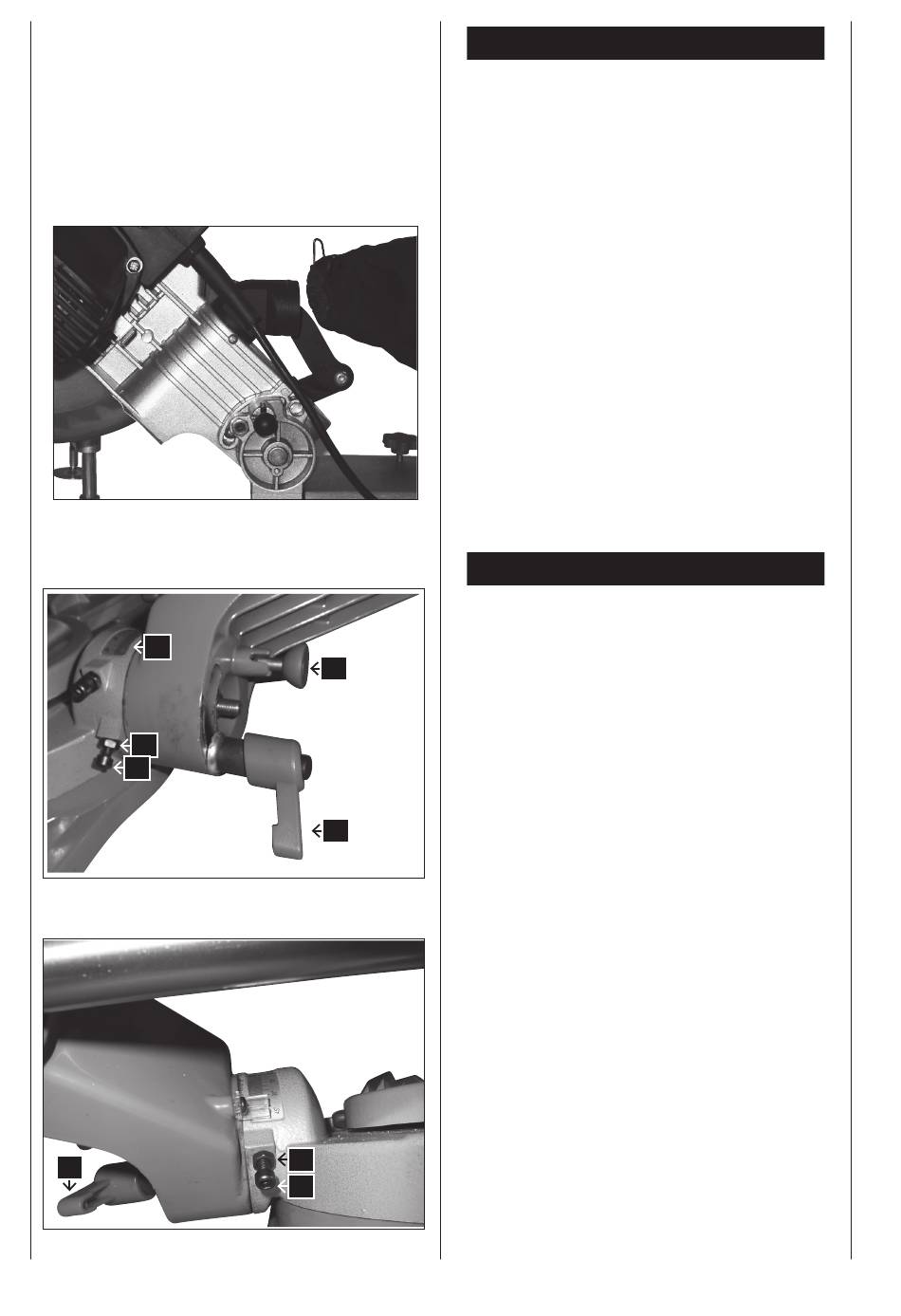

Installatie van de stofzak (afb. 2)
• Druk de metalen ringvleugel 2 van de stofzak in el-
kaar en bevestig hem aan de uitlaatopening 1 in het
motorgebied.
Inrichten van het gereedschap
Aanwijzing:
Dit gereedschap is voor de verzending in de fabriek
nauwkeurig gejusteerd. Voor de beste resultaten, de
nauwkeurigheid van de volgende instellingen controleren
en indien nodig corrigeren.
Instelling van de hoekaanslagen op 90° (afb. 3)
1 Draai de hoekspanhendel (1) los.
2 Afsluithendel (2) naar binnen vastzetten.
3 Zaagkop naar rechts tot aan de aanslag zetten.
4 Hoek-klemhendel (1) vastdraaien.
5 Zaagblad met een hoek van 90° ten opzichte van de
zaagtafel controleren.
Indien een justering noodzakelijk is, de contramoer (3)
losdraaien en de inbusschroef (4) zo zetten, dat het zaag-
blad in een hoek van 90° staat ten opzichte van de tafel.
Contramoer weer vastdraaien.
6 Hoekaanduiding (5) met de schroef op 0 zetten.
Instelling van de hoekaanslagen op 45° (afb. 4)
1 De hoekspanhendel (1) losdraaien.
2 Zaagkop naar links tot aan de aanslag zetten.
3 Hoek-klemhendel (1) vastdraaien.
4 Zaagblad met een hoek van 45° ten opzichte van de
zaagtafel controleren.
Indien een justering noodzakelijk is, de contramoer (5)
losdraaien en de inbusschroef (6) zo zetten, dat het zaag-
blad in een hoek van 90° staat ten opzichte van de tafel.
Contramoer weer vastdraaien.
