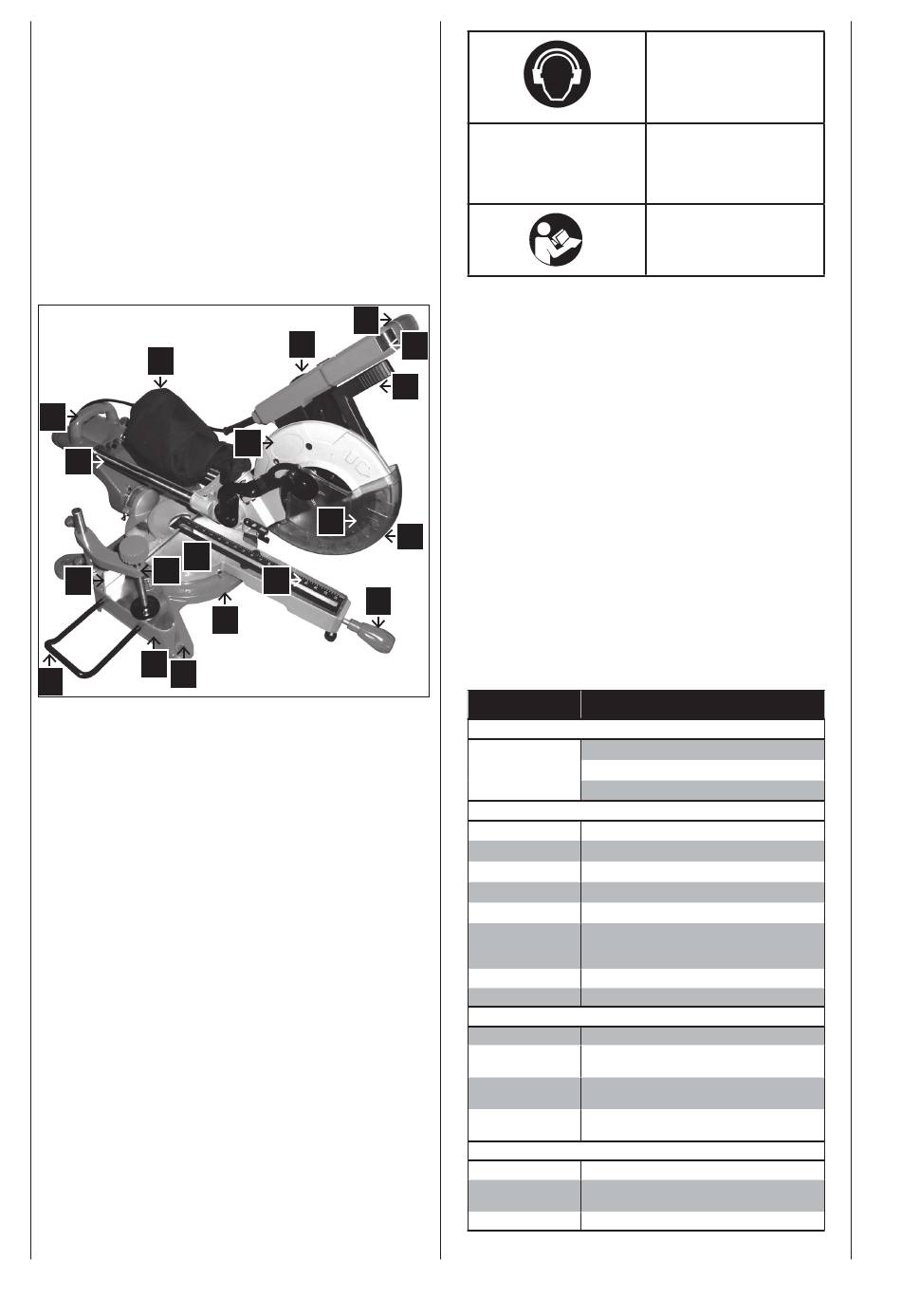

Scheppach mss 8 db Original Anleitungen Seite 33

Fig. 1
18
19
1
14
17
9
16
15
10
5
6
2
8
13
12
11
I
Legenda, afb. 1
1
Trekslede
2 Bovenste zaagbladbescherming
4
3
Onderste zaagbladbescherming-spanhendel
4 Drukschakelaar
3
5
Greep
6 Motor
7
Onderste zaagbladbescherming
8 Zaagblad met hard metalen punt
9
Referentievlak
10 Verlengingsaansluitingen
11 Hoekindicator
12 Houdergreep
7
13 Tafelinleg
14 Draaitafel
15 Boutgaten
16 Sokkel
17 Spanklauw
18 Stofzak
19 Draaggreep
Omvang van de levering
Technische gegevens
Zaagblad ø mm
Zaagblad-Boren
Afmetingen l/b/h
Gewicht
Draaitafel doorsnede
Verstekhoek-
aanslagen links en
rechts
Zwenkbereik
Hellingsbereik
Max. capaciteit
Doorsnede met 90°
Versteksnede met
45°
Schuine snede met
45°
Combinatiesnede
met 45°
Aandrijving
Motor V/Hz
Opgenomen
vermogen P1
Toerental
Technische wijzigingen voorbehouden!
Gehoor- resp. oorbescherming
en oogbescherming dragen.
Lees voor ingebruikname de
bedieningshandleiding.
Beschermingsklasse II (dubbele
isolatie)
mss 8 db
Verstek- afkortzaag
Kleine onderdelen
Bedieningshandleiding
210 mm
30,0 mm
780 x 460 x 485 mm
15,0 kg
250 mm
0°, 15°, 22,5°, 30°, 45°
45°/0°/45°
0°–45°
58 x 340 mm
58 x 240 mm
32 x 340 mm
32 x 240 mm
230V / 50 Hz
1500 W (S3 25%)
5000 1/min
