Regelmäßige Wartung
Luftfilter und Vorfilter warten
BRIGGS & STRATTON-EINZYLINDERMODELLE
Wartungsintervall: Vorfilter: Alle 25 Betriebsstunden
oder nach Bedarf. Luftfilter: Alle 50 Betriebsstunden oder
nach Bedarf.
Austauschintervall: Vorfilter: Nach Bedarf. Luftfilter:
Alle 200 Betriebsstunden oder einmal pro Arbeitssaison.
Luftfilter aus- und einbauen
1. Luftfilterverriegelung abheben (A, Abbildung 29).
2. Luftfilterverriegelung (A) nach innen verdrehen.
3. Luftfilterabdeckung (B) nach oben abziehen.
4. Luftfilter (C, Abbildung 30) und Vorfilter (D) (sofern
vorhanden) aus dem Gebläsegehäuse heben.
5. Vorfilter (D) mit der Siebseite nach oben einbauen.
Filter (C) wie dargestellt einbauen.
6. Abdeckung (B) einbauen. Dabei darauf achten, dass
die Zungen in die zugehörigen Schlitze eingeführt
werden. Mit der Verriegelung (A) sichern.
Vorfilter warten
HINWEIS: Ein abgenutzter oder beschädigter Vorfilter
muss ersetzt werden.
1. Abbildung 28. Vorfilter in flüssigem Waschmittel und
Wasser waschen.
2. Vorfilter trocken pressen. Der Vorfilter darf nicht
geölt werden.
Luftfilter warten
HINWEIS: Ein abgenutzter oder beschädigter Luftfilter
muss ersetzt werden.
1. Abbildung 28. Falls „Washable" (zum Waschen
geeignet) auf dem Filter aufgeprägt ist, kann der
Filter mit warmem Wasser und milder Seife
gewaschen werden.
2. Mit Leitungswasser spülen; dabei muss die Siebseite
nach OBEN weisen, damit Schmutz und
Verunreinigungen heraus fließen können.
3. Filter über Nacht trocknen lassen, bevor er wieder
eingebaut wird.
Pre-Cleaner
1.
2.

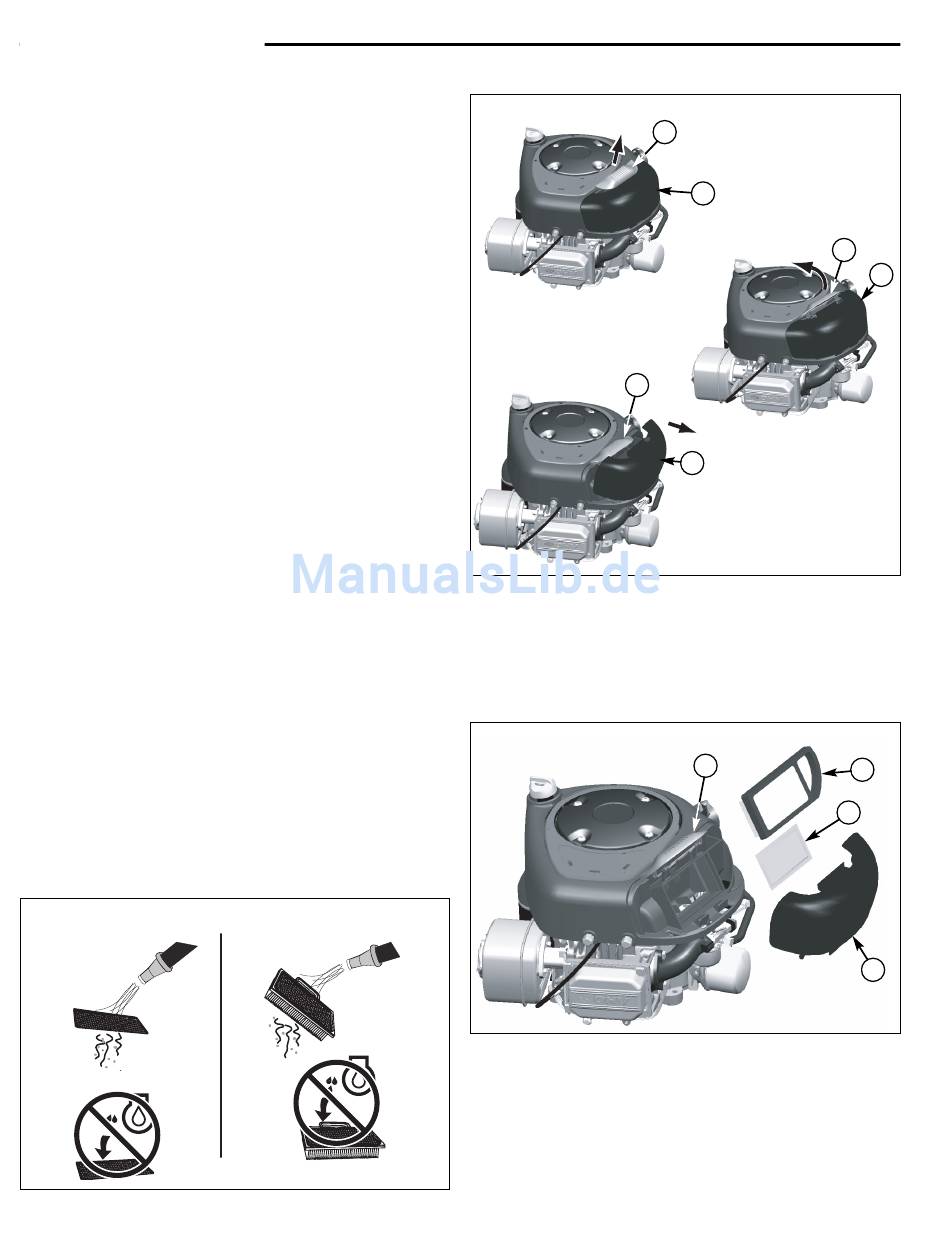

Abbildung 28. Luftfilter warten
Air Filter
1.
2.
1.
Abbildung 29. Luftfilter-Baugruppe
(Briggs & Stratton-Einzylindermodelle)
A. Luftfilterverriegelung
B. Luftfilterabdeckung
Abbildung 30. Luftfilter warten
(Briggs & Stratton-Einzylindermodelle)
A. Luftfilterverriegelung
B. Luftfilterabdeckung
C. Luftfilter
D. Vorfilter
26
A
B
A
B
3.
A
A
B
2.
C
D
B
