Inbetriebnahme

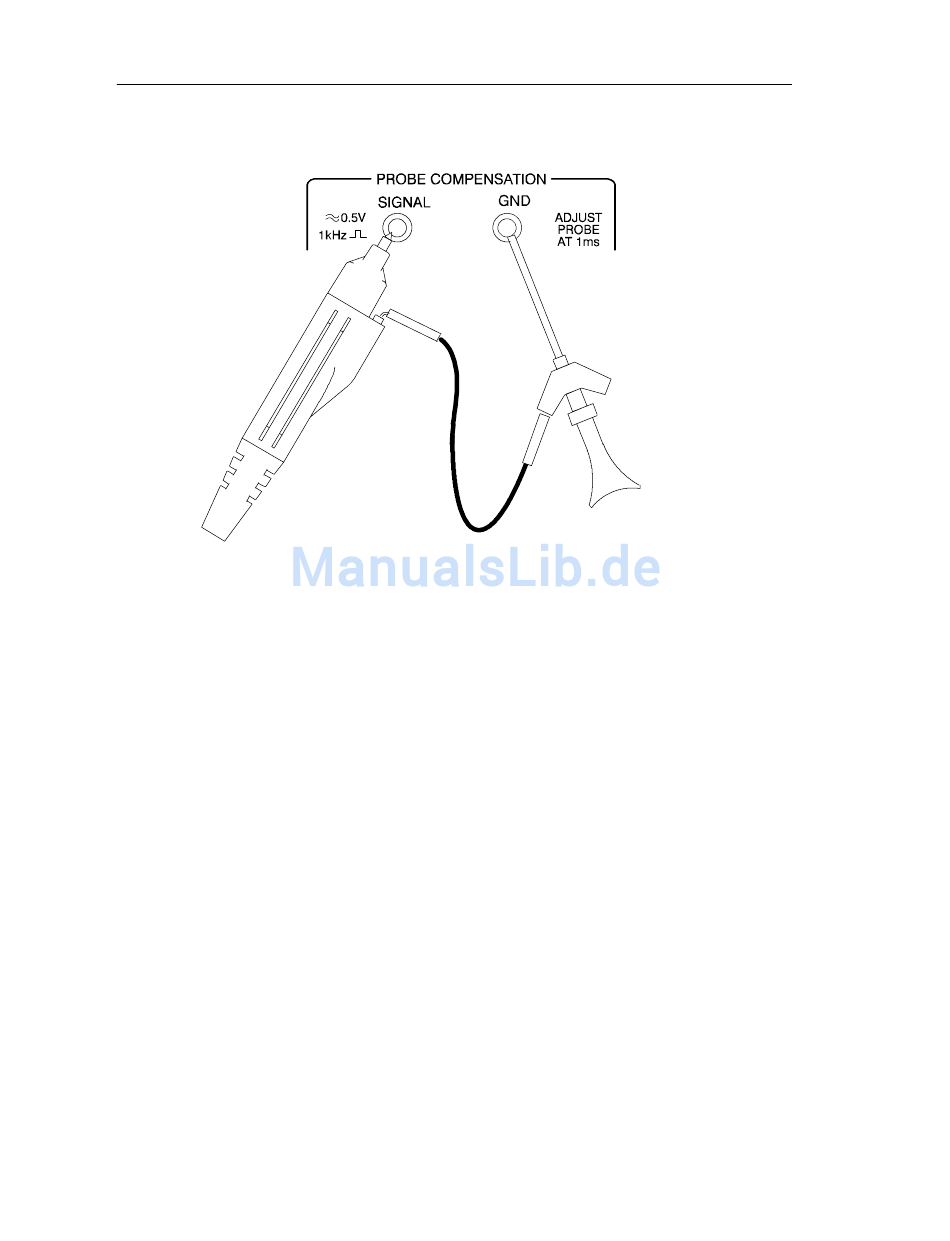

Abbildung 1: Anschlüsse zur Tastkopf- Kompensierung
1. Tastkopf an das Oszilloskop anschließen.
2. Das Oszilloskop so einstellen, daß der Kanal des Tastkopfes
angezeigt wird.
3. Wenn eine Tastkopf- - Kompensierung durchgeführt werden soll,
eine Erdleitung und eine SMT- - Klemme KlipChip an die
Erdklemme (GND) anschließen.
4. Mit einer Standardspitze den Tastkopf an die SIGNAL- - Klemme
halten.
5. Zur Anzeige des für den Kompensierungsausgang gewählten
Signals AUTOSET drücken (oder das Oszilloskop justieren).
6. Wenn der Tastkopf kompensiert werden soll, ist das Kompensier-
ungsprogramm jetzt durchzuführen. Nähere Einzelheiten sind
dem Benutzerhandbuch des Oszilloskops zu entnehmen.
7. Die Tastkopfspitze von der SIGNAL- - Klemme abnehmen und an
die Erdklemme (GND) anschließen. Auf der Anzeige des
Oszilloskops sollte nun die Bezugsmasse angezeigt werden.
8
P6243 Anleitung
