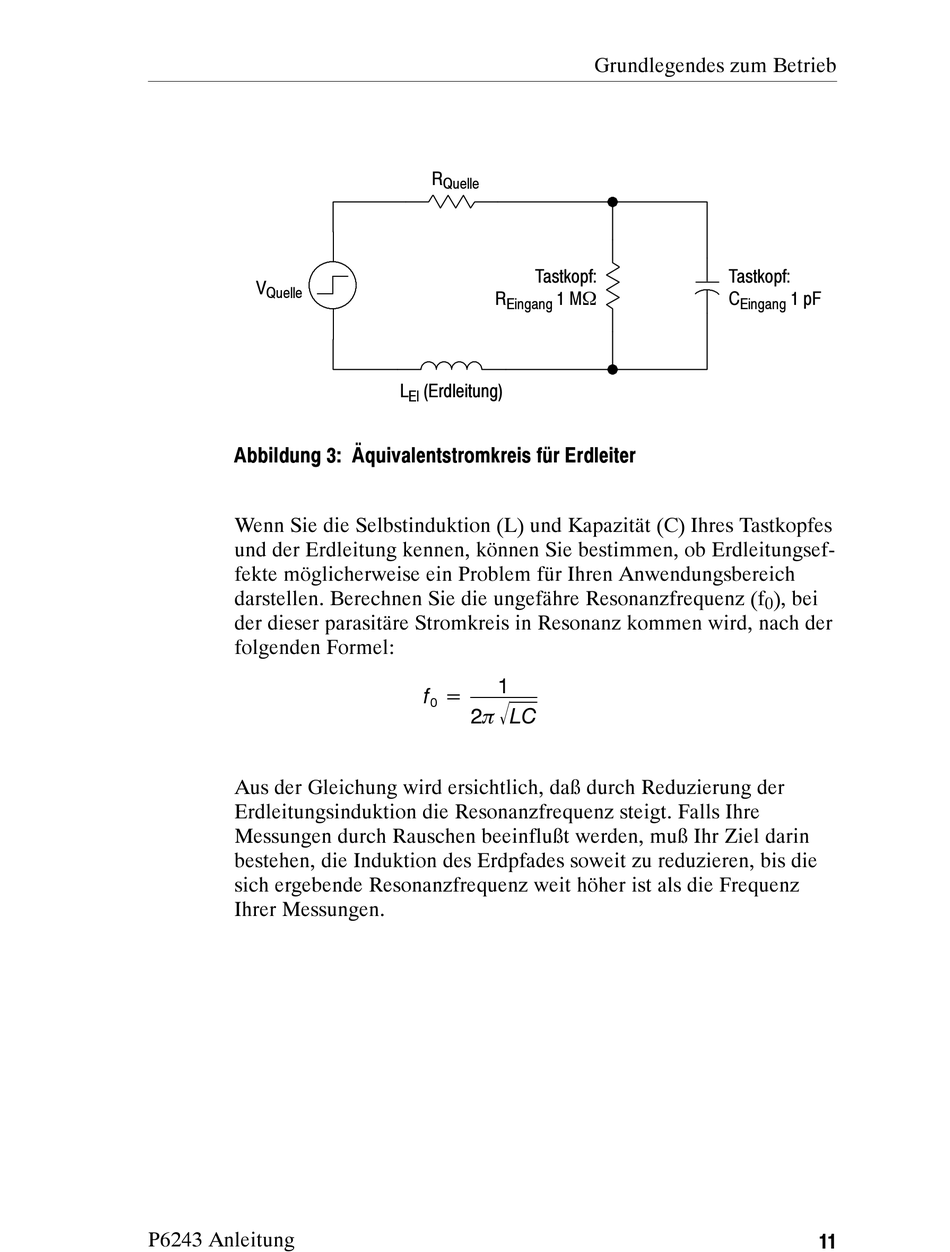

Abbildung 3: Äquivalentstromkreis für Erdleiter
Wenn Sie die Selbstinduktion (L) und Kapazität (C) Ihres Tastkopfes
und der Erdleitung kennen, können Sie bestimmen, ob Erdleitungsef-
fekte möglicherweise ein Problem für Ihren Anwendungsbereich
darstellen. Berechnen Sie die ungefähre Resonanzfrequenz (f
der dieser parasitäre Stromkreis in Resonanz kommen wird, nach der
folgenden Formel:
Aus der Gleichung wird ersichtlich, daß durch Reduzierung der
Erdleitungsinduktion die Resonanzfrequenz steigt. Falls Ihre
Messungen durch Rauschen beeinflußt werden, muß Ihr Ziel darin
bestehen, die Induktion des Erdpfades soweit zu reduzieren, bis die
sich ergebende Resonanzfrequenz weit höher ist als die Frequenz
Ihrer Messungen.
P6243 Anleitung
R
Quelle
Tastkopf:
R
1 MΩ
Eingang
L
(Erdleitung)
El
1
f
=
0
2π LC
Grundlegendes zum Betrieb
Tastkopf:
C
Eingang
0
1 pF
), bei
