Inbetriebnahme
KlipChip- - Klemme
6

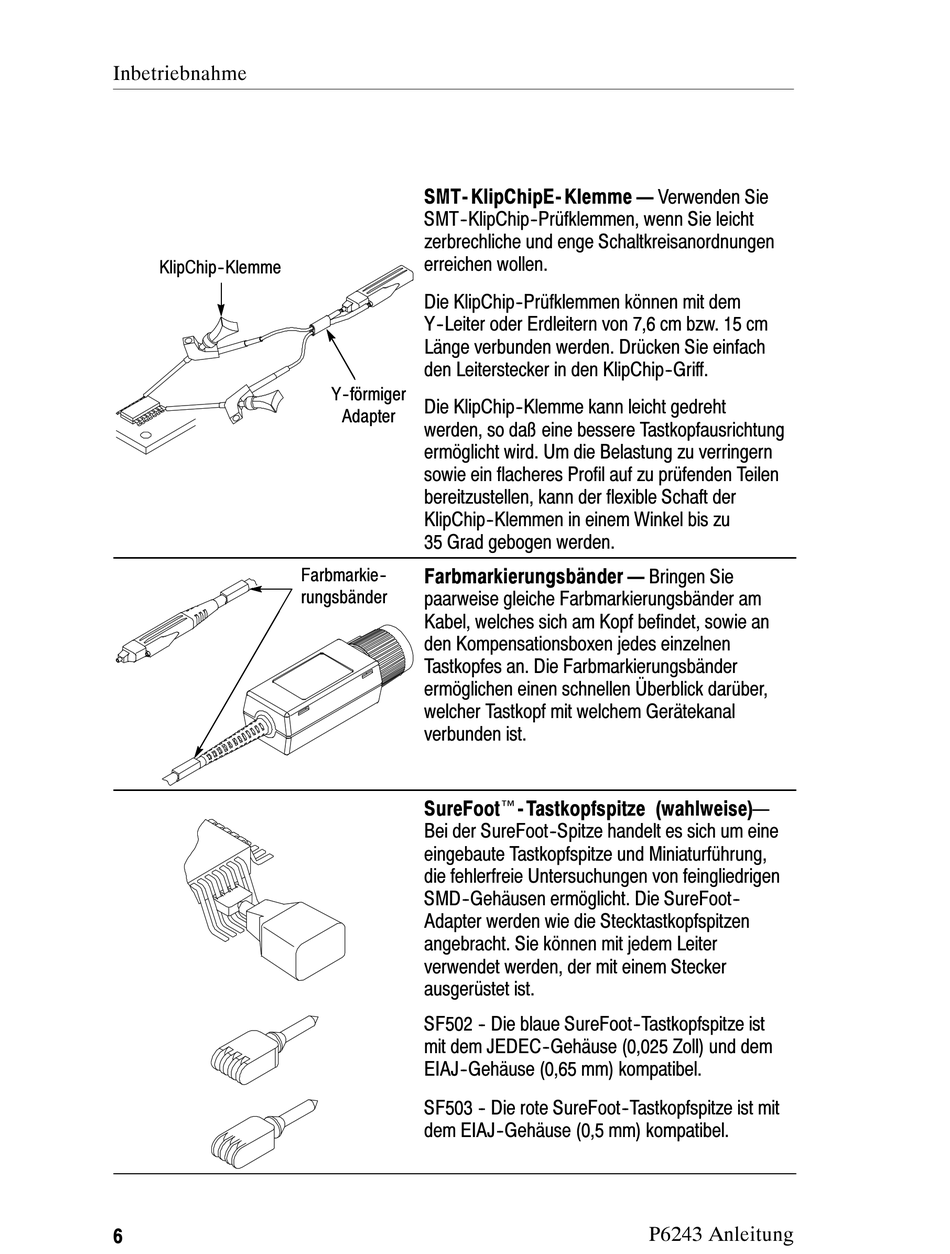

SMT- KlipChipE- Klemme — Verwenden Sie
SMT--KlipChip--Prüfklemmen, wenn Sie leicht
zerbrechliche und enge Schaltkreisanordnungen
erreichen wollen.
Die KlipChip--Prüfklemmen können mit dem
Y--Leiter oder Erdleitern von 7,6 cm bzw. 15 cm
Länge verbunden werden. Drücken Sie einfach
den Leiterstecker in den KlipChip--Griff.
Y- - förmiger
Die KlipChip--Klemme kann leicht gedreht
Adapter
werden, so daß eine bessere Tastkopfausrichtung
ermöglicht wird. Um die Belastung zu verringern
sowie ein flacheres Profil auf zu prüfenden Teilen
bereitzustellen, kann der flexible Schaft der
KlipChip--Klemmen in einem Winkel bis zu
35 Grad gebogen werden.
Farbmarkie- -
Farbmarkierungsbänder — Bringen Sie
rungsbänder
paarweise gleiche Farbmarkierungsbänder am
Kabel, welches sich am Kopf befindet, sowie an
den Kompensationsboxen jedes einzelnen
Tastkopfes an. Die Farbmarkierungsbänder
ermöglichen einen schnellen Überblick darüber,
welcher Tastkopf mit welchem Gerätekanal
verbunden ist.
SureFoot- Tastkopfspitze (wahlweise) —
Bei der SureFoot--Spitze handelt es sich um eine
eingebaute Tastkopfspitze und Miniaturführung,
die fehlerfreie Untersuchungen von feingliedrigen
SMD--Gehäusen ermöglicht. Die SureFoot--
Adapter werden wie die Stecktastkopfspitzen
angebracht. Sie können mit jedem Leiter
verwendet werden, der mit einem Stecker
ausgerüstet ist.
SF502 -- Die blaue SureFoot--Tastkopfspitze ist
mit dem JEDEC--Gehäuse (0,025 Zoll) und dem
EIAJ--Gehäuse (0,65 mm) kompatibel.
SF503 -- Die rote SureFoot--Tastkopfspitze ist mit
dem EIAJ--Gehäuse (0,5 mm) kompatibel.
P6243 Anleitung
