Tektronix P6243 Anleitung

1 ghz 10x activer tastkopf
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Anleitung
P6243
1 GHz 10X Activer Tastkopf
070-9411-03
www.tektronix.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix P6243

Inhaltszusammenfassung für Tektronix P6243

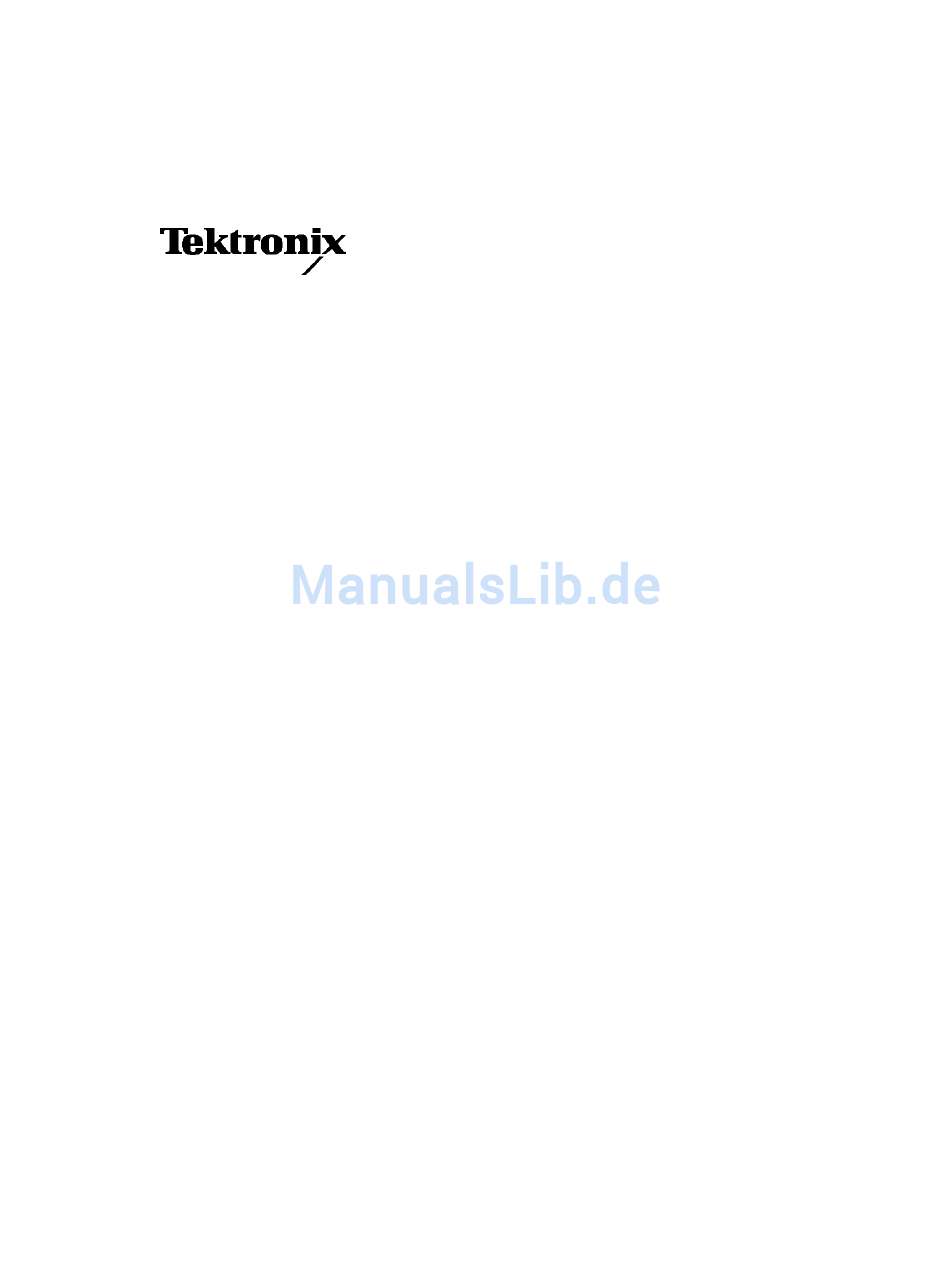

  • Seite 1 Anleitung P6243 1 GHz 10X Activer Tastkopf 070-9411-03 www.tektronix.com...
  • Seite 2 Copyright E Tektronix, Inc. Alle Rechte vorbehalten. Tektronix- - Produkte sind durch erteilte und angemeldete US- - und Auslandspatente geschützt. In dieser Dokumentation enthaltene Informationen ersetzen jene in früheren Veröffentlichungen. Veränderungen bei Preisen und Spezifikationen vorbehalten. Tektronix, Inc., P.O. Box 500, Beaverton, OR 97077 TEKPROBE, TEKTRONIX, und TEK sind eingetragene Warenzeichen von Tektronix, Inc.

  • Seite 3: Gewährleistung

    Gewährleistung Tektronix gewährleistet, daß dieses Produkt für einen Zeitraum von einem (1) Jahr ab Versanddatum frei ist von Sach- - und Arbeitsmängeln. Sollte ein solches Produkt sich während dieser Gewährleistungsfrist als defekt erweisen, so wird Tektronix nach eigenem Ermessen entweder das defekte Produkt ohne Teile- - und Arbeitskostenbelastung reparieren oder das defekte Produkt durch ein neues ersetzen.

  • Seite 5: Inhaltsverzeichnis

    Spezifikationen ........P6243 Anleitung...
  • Seite 6 Abbildung 9: Typische Eingangsimpedanz vs. Frequenz ..Abbildung 10: Typische zerstörungsfreie Spitzenspannungsreduzier- ung im Vergleich zur Frequenz ..... . P6243 Anleitung...

  • Seite 7: Zusammenfassende Sicherheitshinweise

    Vor Flüssigkeiten schützen. Säubern Sie den Tastkopf nur mit einem feuchten Lappen. Das Tuch muß mit Isopropylalkohol oder mit einer Lösung aus mildem Reinigungsmittel und Wasser befeuchtet werden. Zum Reinigen des Tastkopfs dürfen keine anderen Chemikalien oder Scheuermittel verwendet werden. P6243 Anleitung...

  • Seite 8: Symbole Und Bezeichnungen

    CAUTION (VORSICHT) weist auf mögliche Schäden, einsch- ließlich Geräteschäden, hin. Symbole, die am Gerät zu finden sind. Das Gerät ist u.U. mit den folgenden Symbolen gekennzeichnet: GEFAHR Schutzerd- - ACHTUNG Doppelt Hochspannung (Erd- - ) Klemme siehe Handbuch isoliert P6243 Anleitung...

  • Seite 9: Inbetriebnahme

    Inbetriebnahme Beim Gerät P6243 von Tektronix handelt es sich um einen 1 GHz (gilt nur für Tastkopf), 10X aktiven FET- - Tastkopf mit weniger als 1 pF Eingangskapazität. Die niedrige Eingangskapazität des P6243 sowie ein hoher Eingangswiderstand reduzieren die Schaltkreisbe- - lastung über eine weite Bandbreite auf ein Mindestmaß.

  • Seite 10: Eigenschaften Und Zubehörteile

    Falls Sie sich außerhalb der USA oder Kanadas befinden, wenden Sie sich an Ihre Tektronix- - Kundendienstzentrale. Eigenschaften und Zubehörteile Der P6243 verfügt über verschiedene Eigenschaften und Zu- behörteile, die Untersuchungen und Messungen erleichtern sollen. Im folgenden werden Sie mit den einzelnen Teilen und deren Anwen- dungsmöglichkeiten vertraut gemacht.
  • Seite 11 Rechtwinkeladapter — Verwenden Sie den Rechtwinkeladapter für Niedrigprofiluntersuchun- gen von Vierkantstiften mit einem Durchmesser von 0,025 Inch. Durch den Rechtwinkeladapter kann der P6243 flach auf der Schaltplatte liegen, wodurch Untersuchungen in vertikalen Schaltkreisen wie z.B. in Computer-- oder DFV--Rückwandplatinen oder in sehr engen Bereichen wie z.B. zwischen Einsteckkarten ermöglicht werden.
  • Seite 12 Sie die Leiterstiftsteckverbindung in den Erdstecker am Tastkopf. Der Leiter kann durch Herausziehen per Hand wieder entfernt werden. Bei der Auswahl der Erdverbindung ist zu beachten, daß der Erdweg so kurz wie möglich ist. Weitere Informationen finden Sie auf Seite 10. P6243 Anleitung...
  • Seite 13 Weitere Informationen finden Sie auf Seite 10. Signal- Erdadapter — Der Signal--Erdadapter ist zur Verwendung mit Signal--/Erdpaaren auf 0,100--Verteilerstiften (wie z.B. FlexLead --Adapter) besonders geeignet. Zum Anbringen des Signal--Erdadapters drücken Sie ihn langsam in den Erdstecker am Tastkopf. FlexLead Adapter Signal- - Erdadapter P6243 Anleitung...
  • Seite 14 Sie können mit jedem Leiter verwendet werden, der mit einem Stecker ausgerüstet ist. SF502 -- Die blaue SureFoot--Tastkopfspitze ist mit dem JEDEC--Gehäuse (0,025 Zoll) und dem EIAJ--Gehäuse (0,65 mm) kompatibel. SF503 -- Die rote SureFoot--Tastkopfspitze ist mit dem EIAJ--Gehäuse (0,5 mm) kompatibel. P6243 Anleitung...

  • Seite 15: Konfiguration

    Geräteeingang wird auf 50 Ω und die Kopplung auf Gleichstrom gestellt. VORSICHT. Installieren Sie den P6243 nicht auf einem Nicht- - TEK- PROBE- - Anschluß, da dadurch Schaden am Tastkopf und Anschluß entstehen kann. Falls Ihr Oszilloskop die TEKPROBE- - Schnittstelle nicht unterstützt, verwenden Sie das wahlweise Tastkopf- - Stromver-...

  • Seite 16: Abbildung 1: Anschlüsse Zur Tastkopf- Kompensierung

    Nähere Einzelheiten sind dem Benutzerhandbuch des Oszilloskops zu entnehmen. 7. Die Tastkopfspitze von der SIGNAL- - Klemme abnehmen und an die Erdklemme (GND) anschließen. Auf der Anzeige des Oszilloskops sollte nun die Bezugsmasse angezeigt werden. P6243 Anleitung...

  • Seite 17: Grundlegendes Zum Betrieb

    Grundlegendes zum Betrieb Um eine optimale Leistung Ihres Tastkopfes P6243 zu erreichen, folgen Sie den nachstehenden Bedienungsrichtlinien. Maximale zerstörungsfreie Eingangsspannung Der P6243 ist elektrisch gegen statische Spannung geschützt. Dennoch kann es durch Anlegen von Spannungen über den vorgegebenen Werten zur Zerstörung der Verstärker an der Tastkopfspitze kommen.

  • Seite 18: Länge Der Erdleitung

    Zur Untersuchung eines Schaltkreises sollte immer eine Erdleitung verwendet werden, die zwischen Tastkopf und Schaltkreiserdung so kurz wie möglich ist. Die Eingangskapazität des P6243 und die Induktanz der Erdleitung resultieren in einem resonanten Stromkreis, der ein Nachschwingen verursachen kann. Dieses Nachschwingen kann durch die Verwendung einer kürzeren Erdleitung auf ein...

  • Seite 19: Abbildung 3: Äquivalentstromkreis Für Erdleiter

    Aus der Gleichung wird ersichtlich, daß durch Reduzierung der Erdleitungsinduktion die Resonanzfrequenz steigt. Falls Ihre Messungen durch Rauschen beeinflußt werden, muß Ihr Ziel darin bestehen, die Induktion des Erdpfades soweit zu reduzieren, bis die sich ergebende Resonanzfrequenz weit höher ist als die Frequenz Ihrer Messungen. P6243 Anleitung...

  • Seite 20: Abbildung 4: Niedriginduktionserdung

    Befestigen Sie ein dünnes Stück Kupfer an der Gehäuseoberseite, und schließen Sie es an die Gehäuseerdung an. Verwenden Sie die mit dem P6243 gelieferte Niedriginduktionserdleitung, um die Erdleiterlänge so kurz wie möglich zu halten. Diese Methode erweist sich als besonders nützlich, wenn mehrere Messungen am selben Gehäuse ausgeführt werden.

  • Seite 21: Abbildung 5: Verwendung Eines Surefoot- Adapters Zur Erdung

    SureFoot- Erdung Falls die vorstehend empfohlene Methode zur Niedriginduktionser- dung nicht angewendet werden kann, kann der Tastkopf mittels SureFoot- - Adapter auf dem zu prüfenden Gehäuse geerdet werden. Siehe Abbildung 5. Abbildung 5: Verwendung eines SureFoot- Adapters zur Erdung P6243 Anleitung...

  • Seite 22: Prüfpunkte Für Die Tastkopfspitze

    Abbildung 6: Verwendung einer Tastkopfspitze als Prüfpunkt HINWEIS. Stücke aus Vollkernkupferdraht werden nicht als Prüfpunkte empfohlen. Wenn der Draht im Stecker der Tastkopfspitze abbricht, kann es entweder unmöglich werden, ihn zu entfernen, oder andere Zubehörspitzen können blockiert werden. P6243 Anleitung...

  • Seite 23: Spezifikationen

    Spezifikationen Die in Tabelle 1 aufgeführten garantierten Spezifikationen treffen auf den aktiven Tastkopf P6243 zu, wenn für den Tastkopf und das Gerät vor Durchführung der Messungen eine Warmlaufzeit von 20 Minuten anberaumt wurde. Die in Fettdruck angegebenen Spezifikationen entsprechen den im Abschnitt Performance Verification (Leis- tungsprüfung) des Wartungshandbuchs geprüften Größen.
  • Seite 24 --15 V bis +15 V (Gleichstrom und Wechsel- bereich stromspitze) (Siehe Abbildung 10) Gleichstrom--Offsetdrift 100 V/ C oder weniger am Tastkopfaus- gang 1 mV/ C oder weniger angezeigt auf dem Bildschirm mit TEKPROBE--Schnittstelle 5,3 ns ±0,2 ns Verzögerungszeit P6243 Anleitung...

  • Seite 25: Abbildung 7: Typisches Frequenzverhalten

    - - 2 dB - - 3 dB - - 4 dB - - 5 dB - - 6 dB - - 7 dB - - 8 dB 1 MHz 10 MHz 100 MHz 1 GHz Abbildung 7: Typisches Frequenzverhalten P6243 Anleitung...

  • Seite 26: Abbildung 8: Typischer Linearitätsfehler Vs. Veingang

    100 mV 50 mV 0 mV - - 50 mV - - 100 mV - - 150 mV - - 20 V - - 10 V 10 V 20 V Eingang Abbildung 8: Typischer Linearitätsfehler vs. V Eingang P6243 Anleitung...

  • Seite 27: Abbildung 9: Typische Eingangsimpedanz Vs. Frequenz

    Spezifikationen 10 MΩ 1 MΩ 100 kΩ kΩ 1 kΩ 100 Ω 10 Ω 100 Hz 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 100 MHz 1 GHz Abbildung 9: Typische Eingangsimpedanz vs. Frequenz P6243 Anleitung...

  • Seite 28: Abbildung 10: Typische Zerstörungsfreie Spitzenspannungsreduzier- Ung Im Vergleich Zur Frequenz

    Spezifikationen 25 V 20 V 15 V 10V at 1 GHz 10 V 6V at 3 GHz 1 MHz 10 MHz 100 MHz 1 GHz Abbildung 10: Typische zerstörungsfreie Spitzenspannungsreduzierung im Vergleich zur Frequenz P6243 Anleitung...
  • Seite 29 63,8 gr Kabellänge 1,3 meter Tabelle 4: Umgebungseigenschaften Betriebstemperatur 0°C bis +50°C. Die Umgebungsbelastung wird nach Tektronix Design Standard 062--2847--00 für Zubehörteile der Klasse 5 bestimmt. Nichtbetriebstemperatur -- 40°C bis + 71°C. Die Umgebungsbelastung wird nach Tektronix Design Standard 062--2847--00 für Zubehörteile der Klasse 5 bestimmt.
  • Seite 30 Klasse B: Strahlungs-- und Leitemissionen EN 60555--2 Stromberschwingungen EN 50082--1, Immunität: IEC 801--2 elektrostatische Entladung IEC 801--3 HF--Störstrahlungen IEC 801--4 kurzzeitige Abweichungen IEC 801--5 Spannungsstöße FCC--Übereinstimmung Emissionen entsprechen dem FCC--Code der Bundesvorschriften 47 CFR, Teil 15, Paragraph B, Klasse A P6243 Anleitung...
