Informazioni tecniche

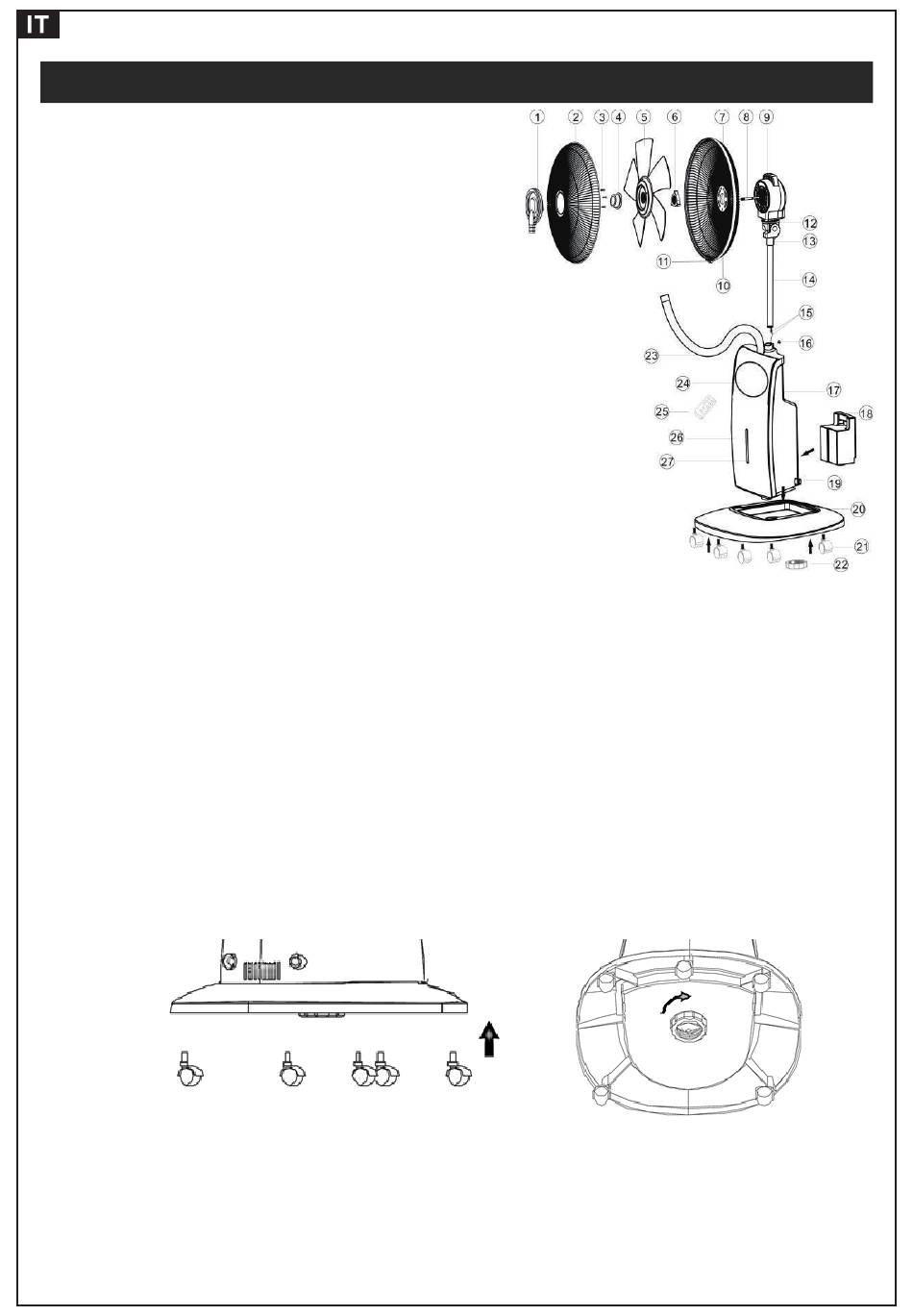

1. Pannello di nebulizzazione
2. Griglia anteriore
3. Viti di bloccaggio del pannello di
nebulizzazione
4. Dado di bloccaggio delle lame
5. Lame
6. Dado di bloccaggio della griglia
7. Griglia posteriore
8. Albero motore
9. Copertura motore
10. Anello della griglia
11. Dado di bloccaggio della griglia
12. Supporto motore
13. Supporto di collegamento
14. Supporto principale
15. Cavo di alimentazione
16. Vite di fissaggio del supporto
17. Corpo principale
18. Serbatoio dell'acqua
Per assemblare l'apparecchio:
• Rimuovere tutti i materiali di imballaggio dalla scatola.
• Assicurarsi che il ventilatore sia scollegato dalla rete elettrica prima di iniziare
qualsiasi operazione di installazione o assemblaggio.
• Installare le rotelle (21) sulla base (20).
• Installare il corpo principale (17) sulla base (20) e utilizzare il controdado di
bloccaggio della base (22) per avvitare saldamente la base.
19. Dado di bloccaggio
dell'uscita dell'acqua
20. Base
21. Ruote
22. Dado di bloccaggio della
base
23. Tubo di nebulizzazione
24. Pannello di controllo
25. Telecomando
26. Pannello decorativo
27. Indicatore del livello
dell'acqua
