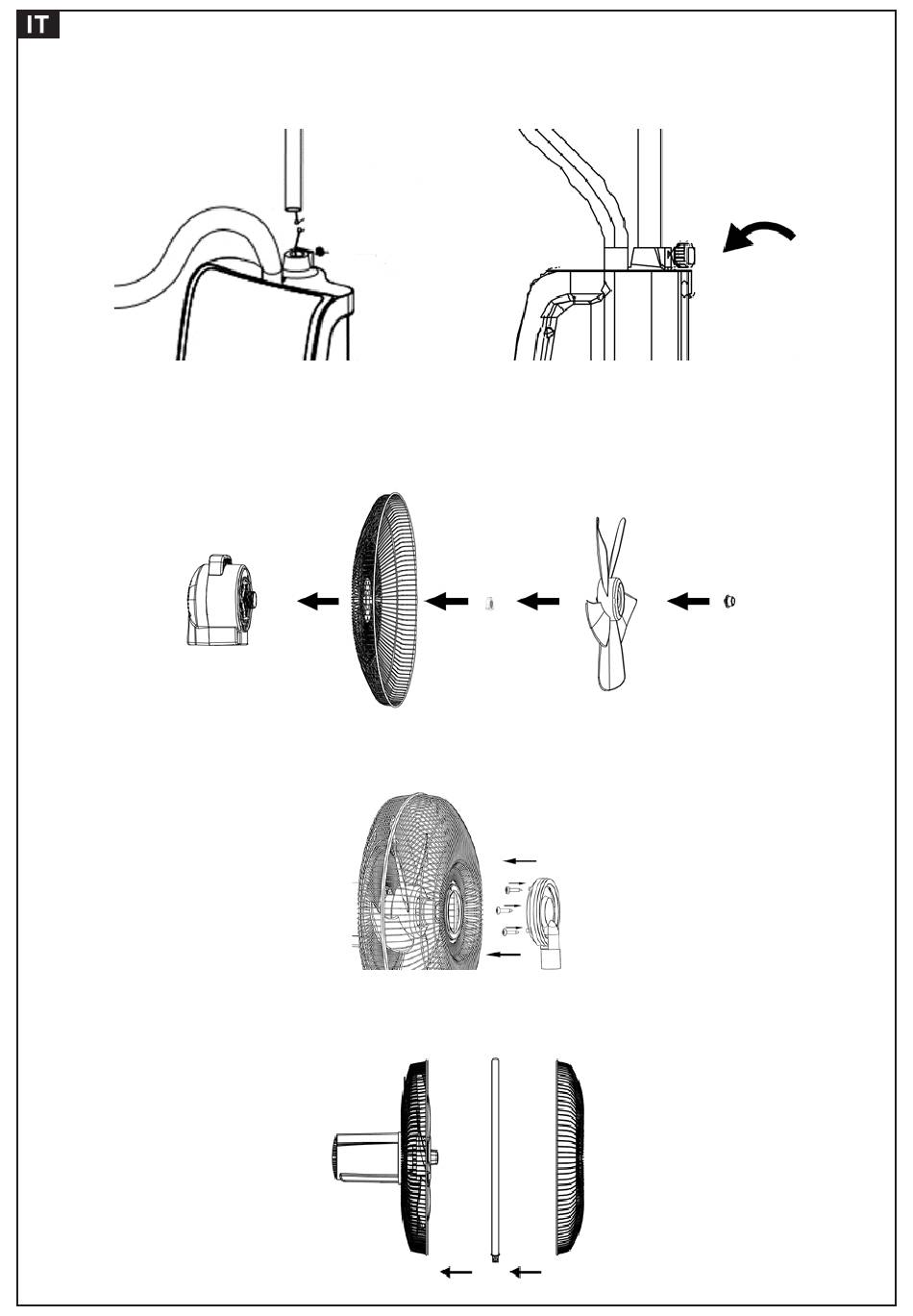

• Collegare i terminali di alimentazione (15) e inserirli nel supporto del motore (14) nel
corpo principale (17), quindi serrare con la vite di fissaggio del supporto (16).
• Installare la griglia posteriore (7) e serrare con il controdado della griglia (6) sul
coperchio del motore (12).
• Installare le pale (5) sull'albero motore (8) e serrarle in senso antiorario con il
controdado delle pale (4).
Installare la piastra di nebulizzazione (1) sulla griglia anteriore (2) e serrarla con le viti
•
di bloccaggio della piastra di nebulizzazione (3).
Unire la griglia anteriore (2) e la griglia posteriore (7) e fissare l'anello della griglia con
•
il dado di bloccaggio della griglia (11).
