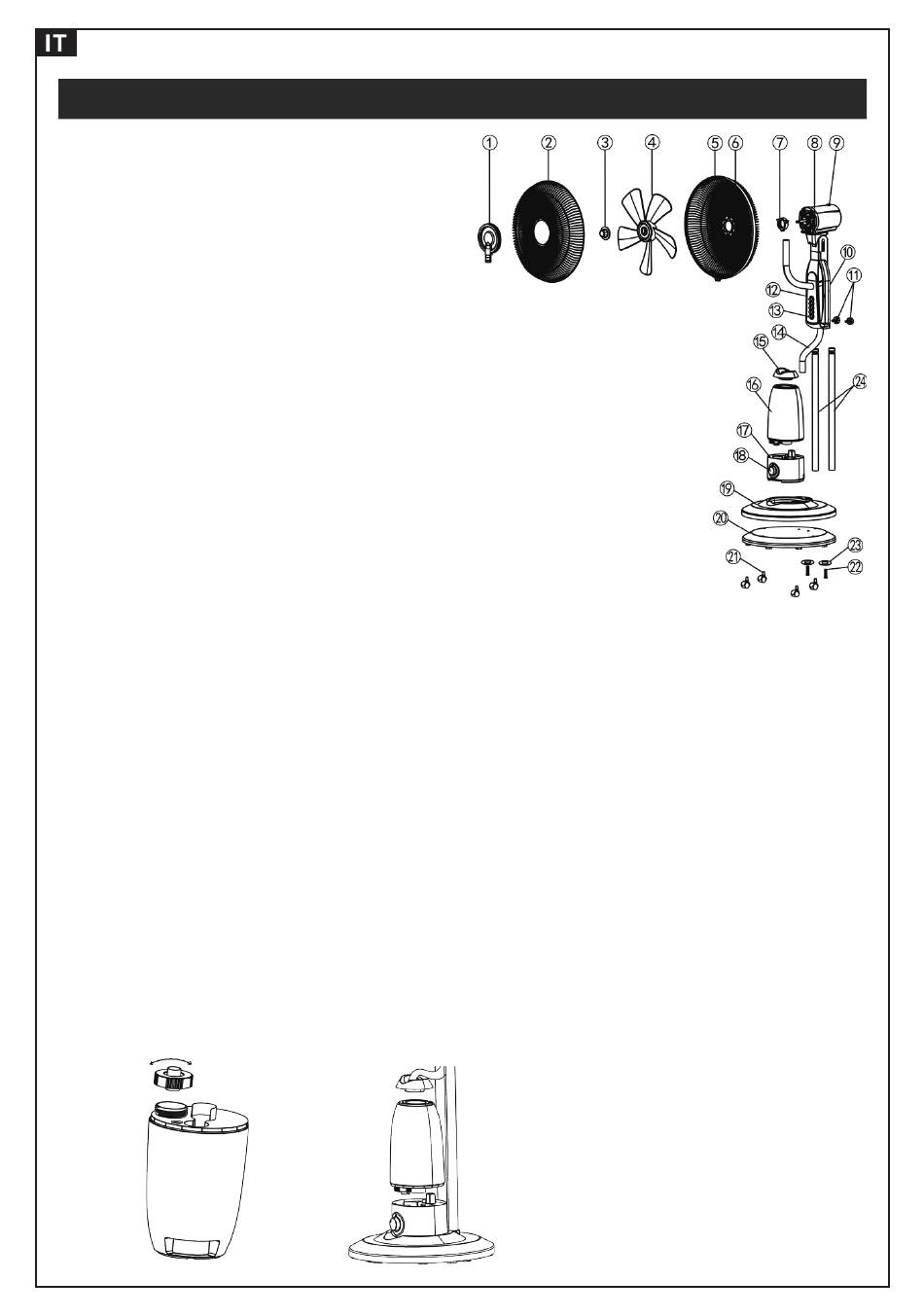

Informazioni tecniche
1. Scheda di nebulizzazione
2. Griglia anteriore
3. Dado di bloccaggio della lama
4. Lame
5. Griglia posteriore
6. Anello della griglia
7. Dado di bloccaggio della griglia
8. Supporto del motore
9. Pulsante di oscillazione
10. Guscio posteriore
11. Dado
12.Pannello
13. Interruttore
14. Tubo di nebulizzazione
15. Tappo superiore
16. Serbatoio dell'acqua
17. Staffa del serbatoio
Istruzioni per l'uso
1. Inserire il tubo di supporto (24) nella base (19) e fissarlo con la vite (16) e la
guarnizione(23).
2. Inserire il corpo principale nel tubo di supporto (24) e serrare con il dado (11).
3. Inserire le ruote da 4 pezzi (21) nella gomma del peso (20).
4. Inserire la griglia posteriore (5) sul guscio del motore (8) e serrare il dado di bloccaggio
della griglia (7) al coperchio del motore. Inserire la lama (4) sull'albero del motore e serrare
il dado di bloccaggio della lama (3).
5. Fissare il pannello di nebulizzazione (1) sulla griglia anteriore (2) e serrare le viti di
bloccaggio del pannello di nebulizzazione.
6. Collegare la griglia anteriore (2) e la griglia posteriore (5) con l'anello della griglia (6) e
serrare con il dado di bloccaggio della griglia.
7. Inserire il tubo di nebulizzazione (14) e collegarlo al pannello di nebulizzazione (1).
Riempire il serbatoio dell'acqua:
Per aprire il serbatoio, svitare il coperchio della valvola ruotandolo in senso antiorario,
riempire il serbatoio con acqua fredda e pulita facendo attenzione a non riempirlo troppo,
per chiudere il serbatoio, riavvitare saldamente il coperchio della valvola ruotandolo in
senso orario.
Allentare Stringere
18.Knop
19.Base
20.Peso Gomma
21.Ruote
22.Vite
23.Guarnizione
24. Tubo di supporto
