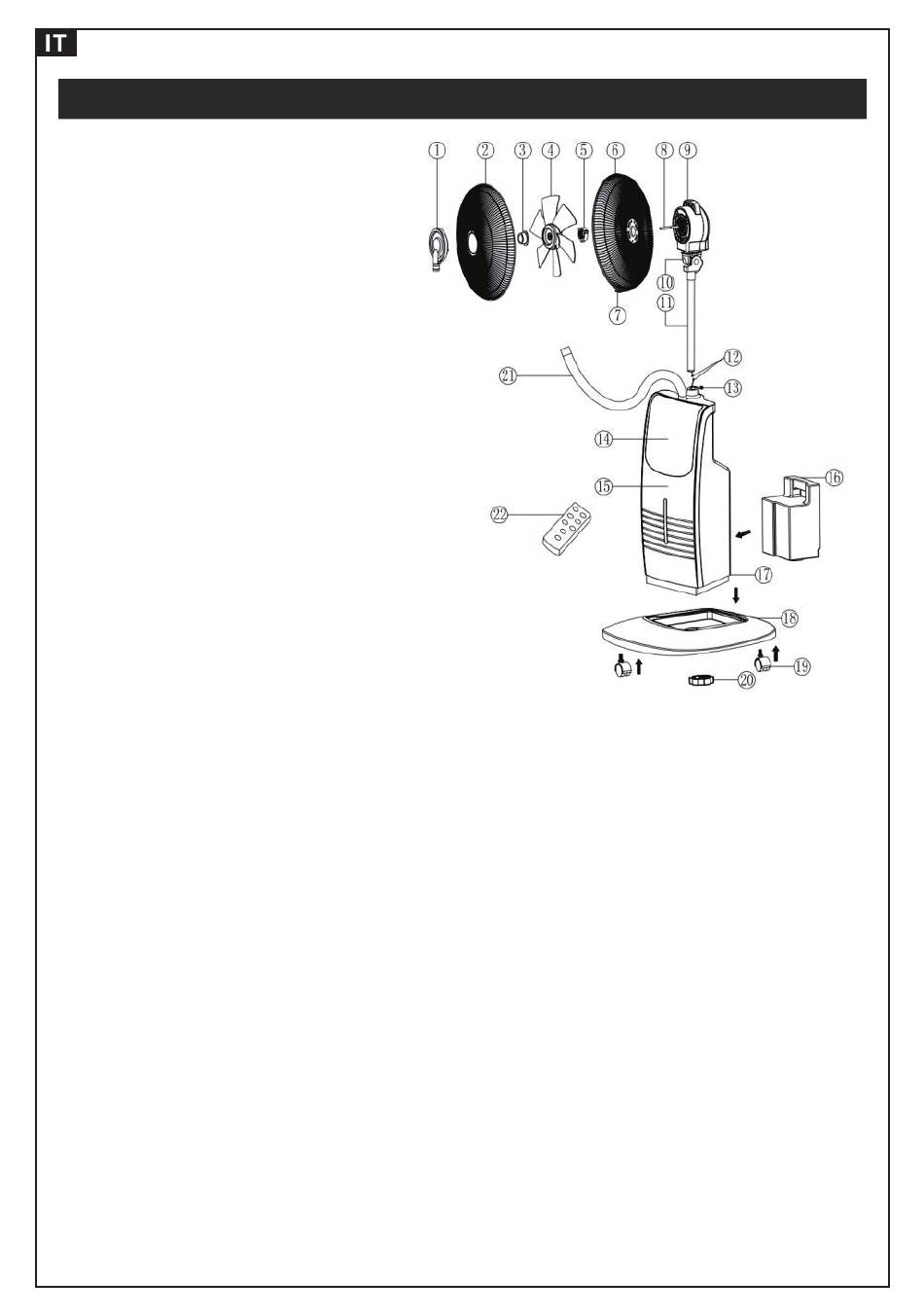

Informazioni tecniche
1.Pannello di Nebulizzazione
2.Griglia Frontale
3. Controdado Pale
4. Pale
5. Controdado Griglia
6.Griglia Posteriore
7. Anello Griglia
8. Albero Motore
9.Protezione Motore
10. Vano Motore & Vano Connettore
11. Vano Principale
12.Cavo di Alimentazione
13. Vite di Fissaggio del Supporto
14. Pannello di Controllo
15.Pannello Decorativo
17 carsa pancnale
18. Base
19. Ruote
20. Controdado Base
21.Tubo Nebulizzatore
22.Telecomando
Assemblare il dispositivo:
– Installare le cinque ruote(19)sulla base(18).
– Installare la cassa principale (17)sulla base (18)e utilizzare il controdado della base (20)
per avvitarla in sicurezza.
– Collegare il cavo di alimentazione (12), inserirlo nella cassa principale (17) e stringere
con la vite fissante(13).
– Installare la griglia posteriore (6) e stringere il controdado della griglia (5) sulla protezione
del motore(9)
– Installare le pale (4) sul'albero motore (8) e avvitare in senso antiorario tramite il
controdado delle pale (3).
Installazione
– Assicurarsi di rimuovere tutto il materiale di imballaggio dall'interno del dispositivo.
– Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di iniziare le
operazioni di installazione e montaggio.
– L'apparecchio deve essere utilizzato dopo che la base e' stata montata.
– Installare il pannello di nebulizzazione (1) sulla griglia anteriore (2)e avvitare con le viti di
fissaggio del pannello di nebulizzazione(3).
– Collegare la griglia anteriore (2) e la griglia posteriore (7) con la vite fissante e l'anello
della griglia, quindi stringere il controdado della griglia (11).
