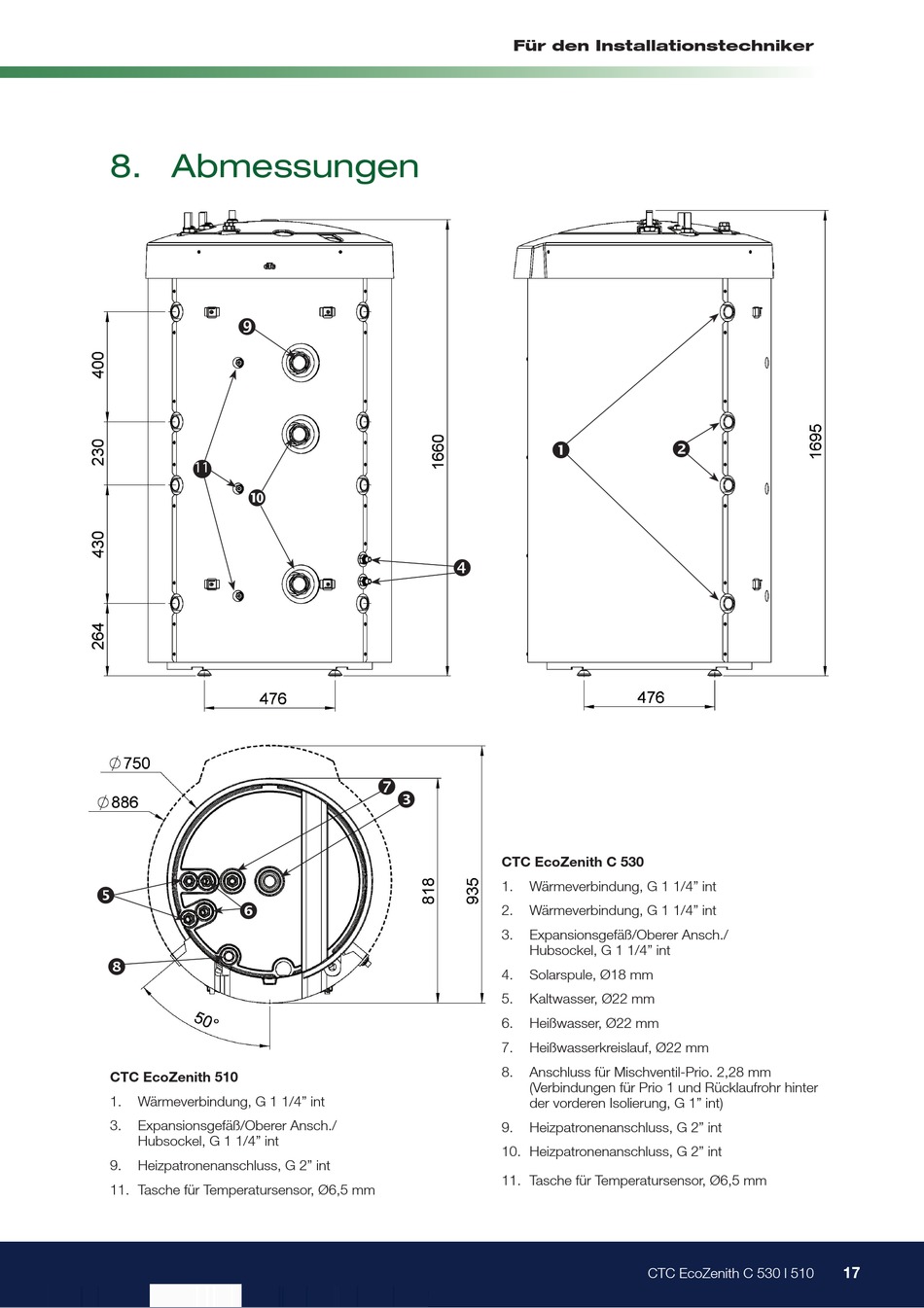

8. Abmessungen
11
CTC EcoZenith 510
1.
Wärmeverbindung, G 1 1/4" int
3.
Expansionsgefäß/Oberer Ansch./
Hubsockel, G 1 1/4" int
9.
Heizpatronenanschluss, G 2" int
11. Tasche für Temperatursensor, Ø6,5 mm
Für den Installationstechniker
CTC EcoZenith C 530
1.
Wärmeverbindung, G 1 1/4" int
2.
Wärmeverbindung, G 1 1/4" int
3.
Expansionsgefäß/Oberer Ansch./
Hubsockel, G 1 1/4" int
4.
Solarspule, Ø18 mm
5.
Kaltwasser, Ø22 mm
6.
Heißwasser, Ø22 mm
7.
Heißwasserkreislauf, Ø22 mm
8.
Anschluss für Mischventil-Prio. 2,28 mm
(Verbindungen für Prio 1 und Rücklaufrohr hinter
der vorderen Isolierung, G 1" int)
9.
Heizpatronenanschluss, G 2" int
10. Heizpatronenanschluss, G 2" int
11. Tasche für Temperatursensor, Ø6,5 mm
CTC EcoZenith C 530 l 510
17
