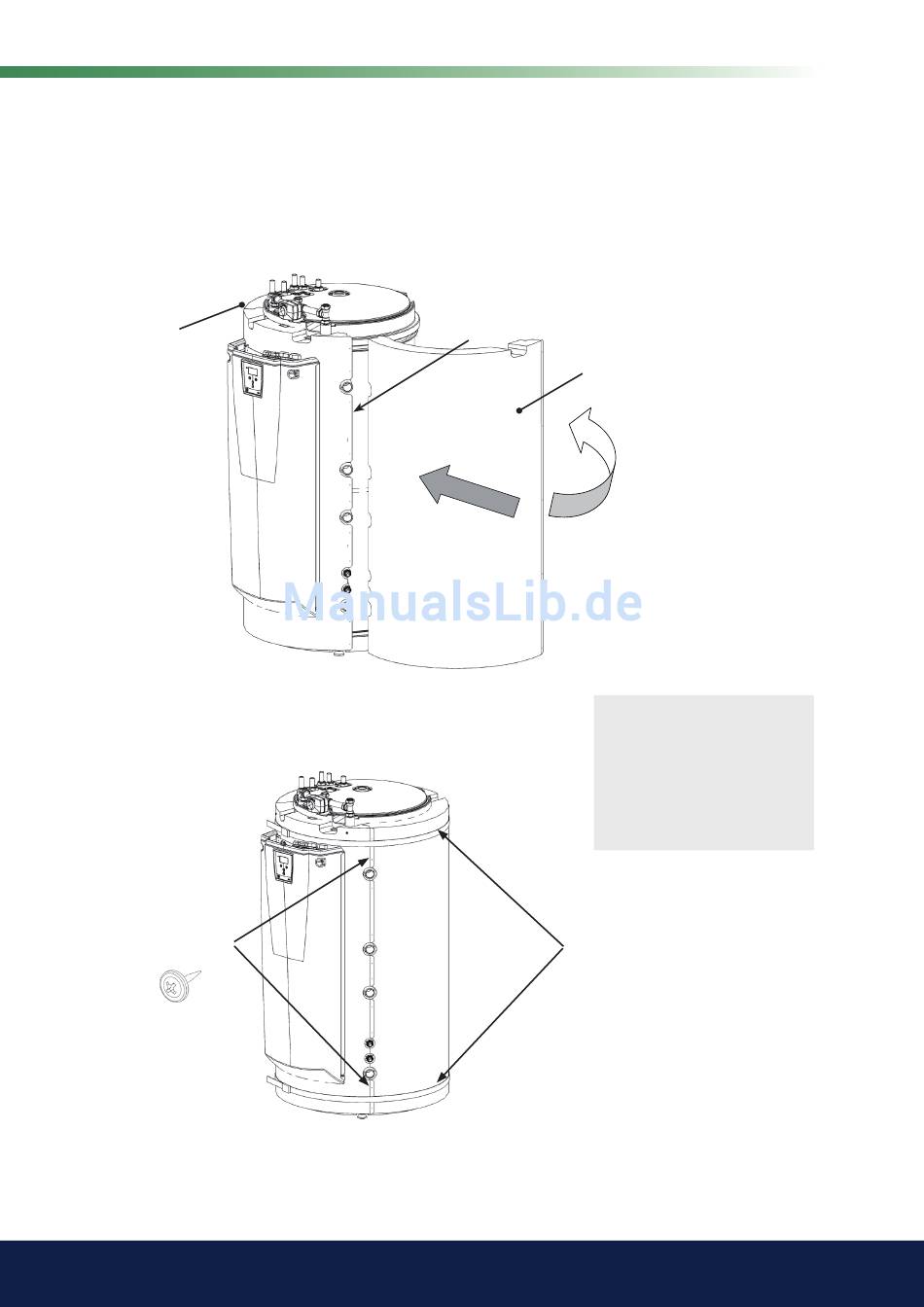

Befestigung der hinteren Isolierung und oberen Haube
Die Abschnitte der hinteren Isolierung und die obere Haube sollten angebracht
werden, bevor der CTC EcoZenith C 530 oder 510 vor eine Wand oder in
eine Ecke gestellt wird, damit Rohr und elektrische Leitungen angeschlossen
werden können. Diese Teile werden separat geliefert und sie sind einfacher
anzubringen, wenn es ausreichend Platz rund um das Gerät gibt.
Linke hintere Isolierung
Beginnen Sie mit der linken hinteren Isolierung. Drehen Sie die Isolation heraus,
stecken Sie sie in die Taschen der vorderen Isolierung und dann drehen Sie
sie gegen den Tank. Wiederholen Sie diesen Vorgang für die rechte hintere
Isolierung. Beachten Sie, dass die rechte hintere Isolierung ziemlich weit
herausgedreht werden muss, damit sie gut in die Taschen passt.
Graphitgraue Schraube
(25 außerhalb)
Wenn die hintere Isolierung an ihrem Platz ist, können Spannungsbänder verwendet
werden, um sie fest gegen den Tank zu drücken. Bringen Sie die Isolierabschnitte
ineinandergeschoben an, indem Sie die mitgelieferten 25 graphitgrauen Schrauben
verwenden. Die Schraubenlöcher wurden schon in der Fabrik vorbereitet.
Für den Installationstechniker
Taschen in der vorderen Isolierung
Rechte hintere Isolierung
Die Zeichnung zeigt EcoZenith I 550
!
Spanngurt
Die Zeichnung zeigt EcoZenith I 550
Die Spanngurte kön-
nen die Oberfläche
der Isolierung zer-
kratzen. Verwenden
Sie ein Stück Karton
oder Ähnliches, um
sie zu schützen.
CTC EcoZenith C 530 l 510
13
