Zusammenbau und Anschluss des Kommunikationssteckers

5.11.1

Kommunikationsstecker Zusammenbau

1. Schrauben Sie die Überwurfmutter vom COM-Anschluss ab.

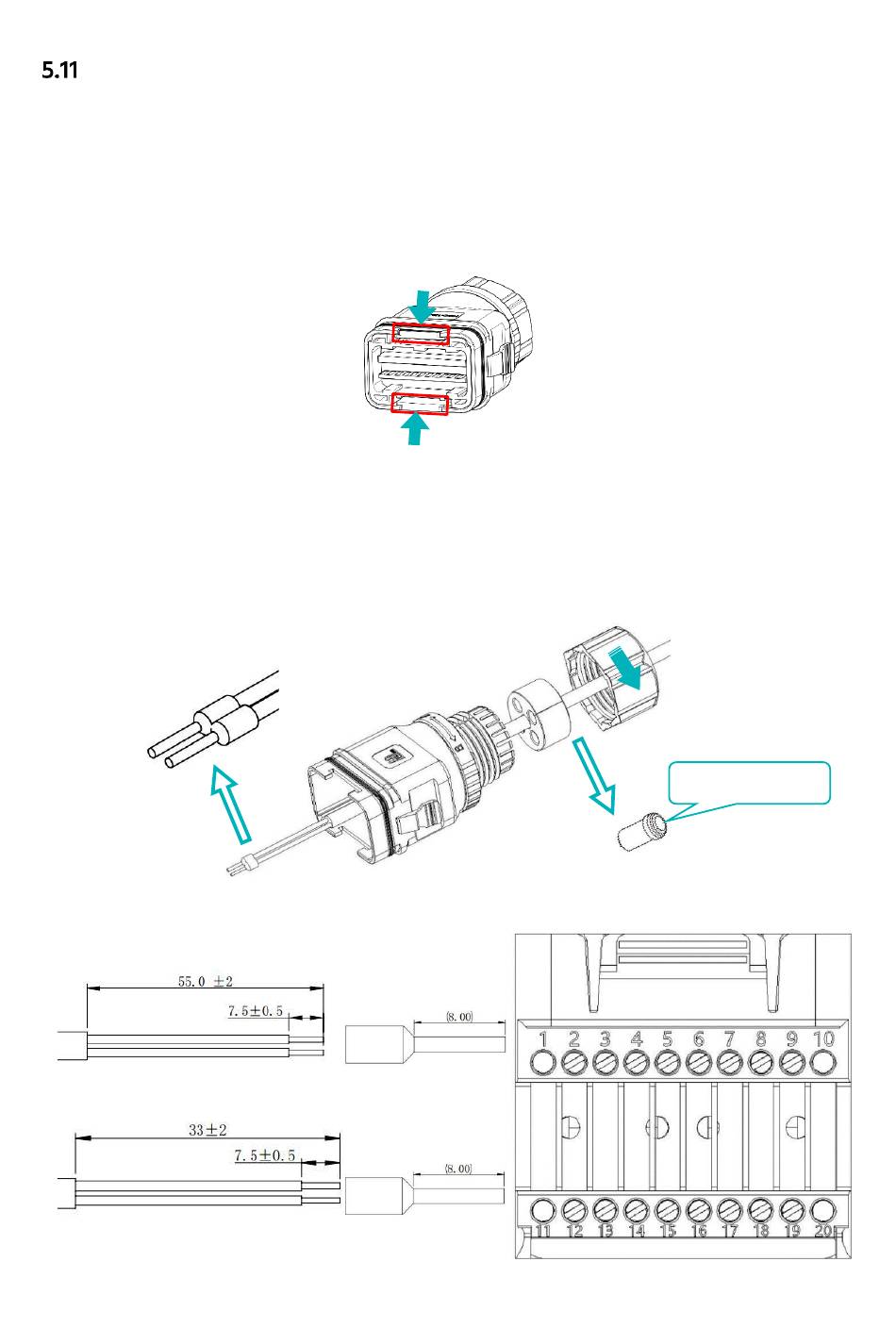

2. Drü cken Sie auf den oberen und unteren Teil, wie in der folgenden Abbildung gezeigt, um den
Anschlussstecker herauszunehmen.
3. Entfernen Sie die Gummidichtung und ziehen Sie die Gummistopfen heraus.
4. Fä deln Sie das Kabel durch die Überwurfmutter.
5. Fü hren Sie das Kabel in das Loch ein und stecken Sie es in die Gummidichtung.
6. Fä deln Sie das Kabel in geeigneter Lä nge durch das Gehä use.
7. Isolieren Sie das Kabel nach den folgenden Maß en ab.
Anschluss an 1-10 Lö cher
Anschluss an 11-20 Lö cher
45
Gummistopfen
