Empfohlene Ableitstromschutzeinrichtung
Bei der Installation des Systems wird empfohlen, den Netzzugang und den Lastausgang mit einem
Ableitstromschutz zu versehen. Im Allgemeinen kann eine Fehlerstrom-Schutzeinrichtung von 30
mA (Typ B) die Anforderungen erfü llen.
Zusammenbau und Anschluss des PV-Steckers
5.6.1
PV-Stecker Zusammenbau
HINWEISE:
Alle PV-Module der angeschlossenen Strä nge mü ssen die gleiche Ausrichtung und den
⚫
gleichen Neigungswinkel haben.
Vor der Inbetriebnahme und dem Anschluss der PV-Module MUSS der PV-Schalter geöffnet
⚫
sein.
Fü r den Anschluss von PV-Anlagen mü ssen die in der Verpackung enthaltenen DC-
⚫
Steckverbinder zwingend verwendet werden.
Die Polaritä t der PV-Module MUSS mit den DC-Anschlü ssen des Leistungssteuergerä ts
⚫
kompatibel sein.
Die DC-Eingangsspannung und der DC-Eingangsstrom der PV-Anlage dü rfen NIEMALS die
⚫
maximal zulä ssige Eingangsleistung des Leistungssteuergerä ts ü berschreiten.
Jeder PV-Strang muss geerdet werden.
⚫
Vorgehensweise

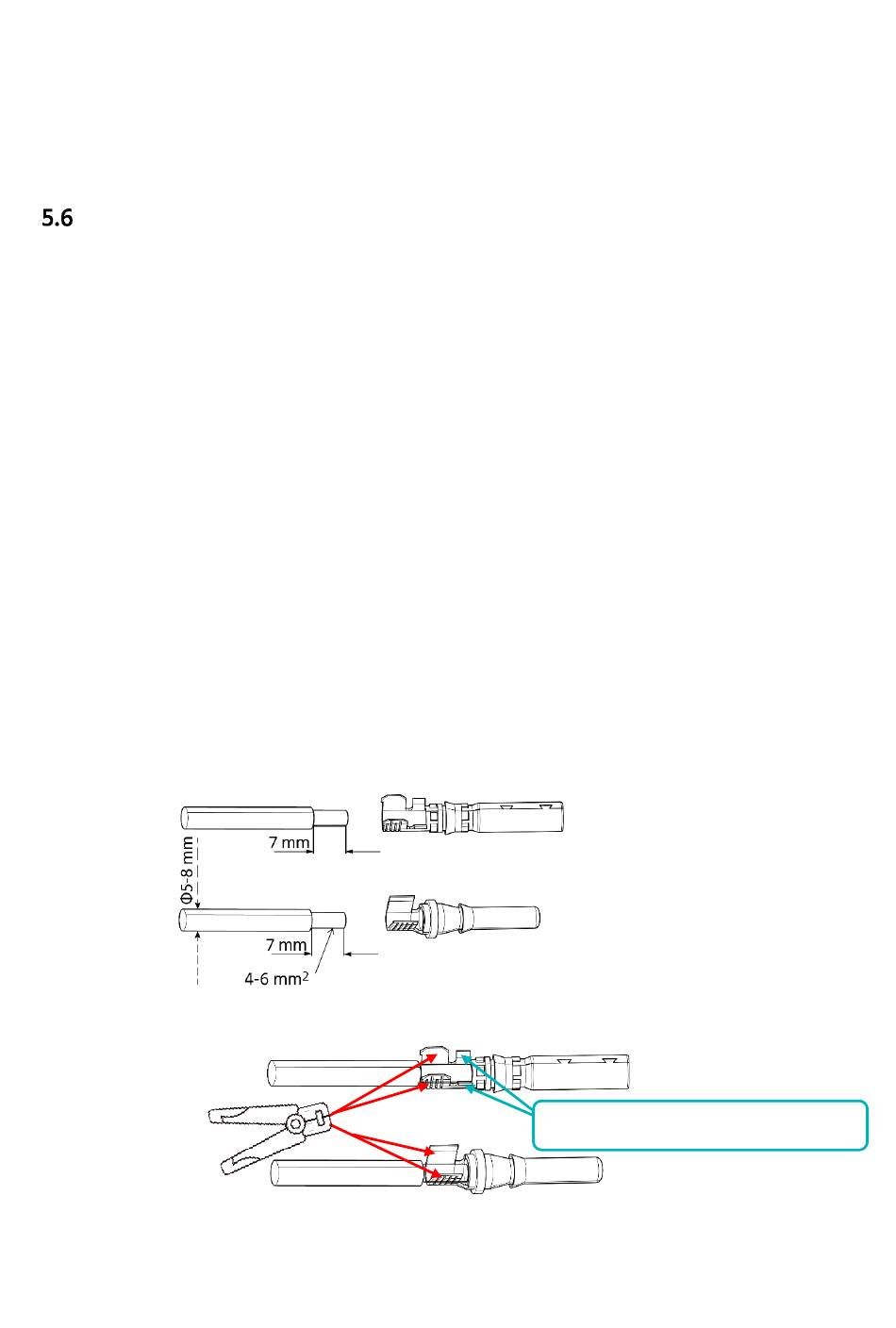

1.
Entfernen Sie die Isolierung von allen DC-Kabeln.
2.
Befestigen Sie die Kabelenden mit der Crimpzange.
Crimpzange an
Kabelenden
Pluspol
Minuspol
Hinweis: Diesen Teil nicht verbiegen!
