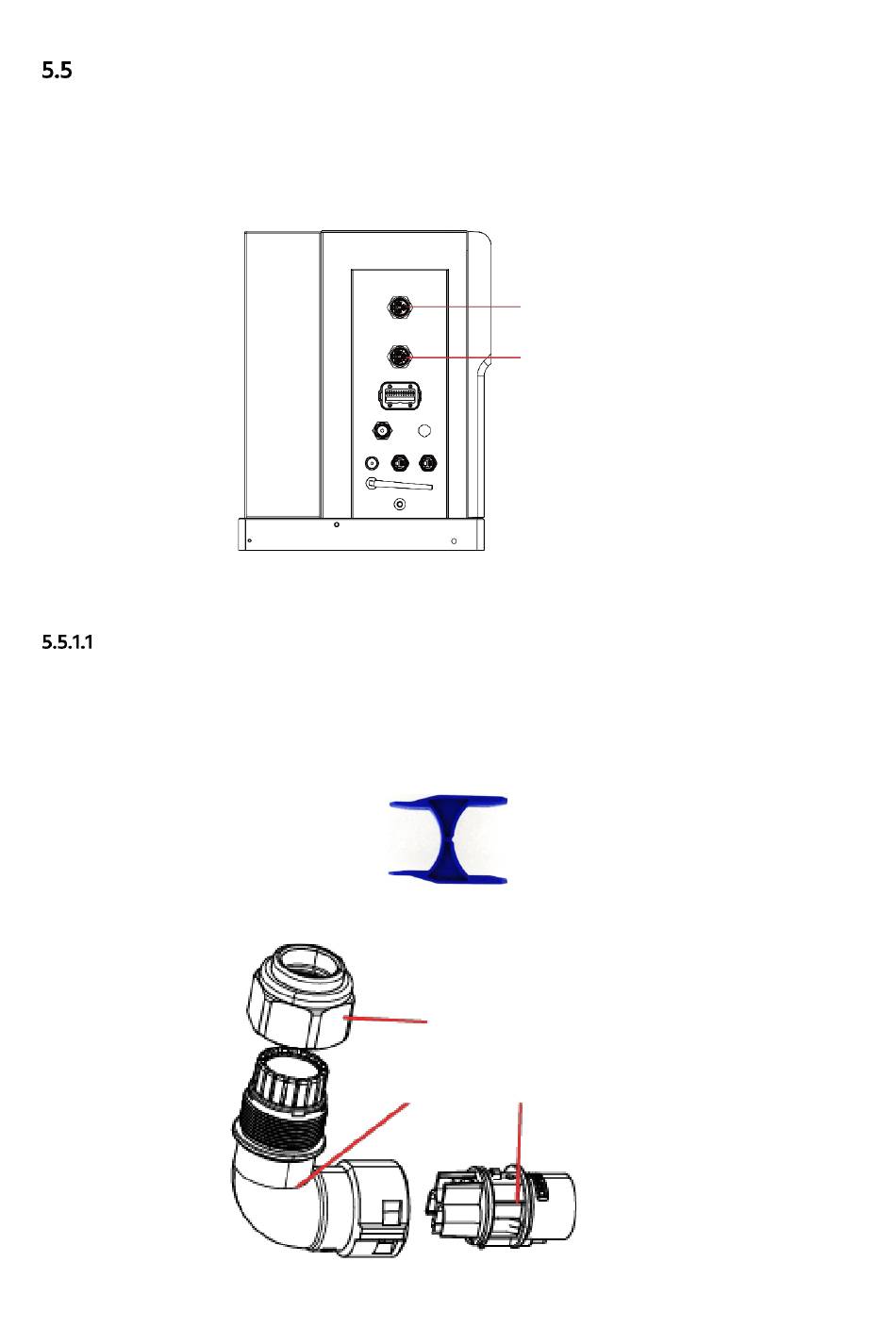

Zusammenbau und Anschluss des AC-Steckers

Es gibt zwei AC-Anschlü sse am Leistungssteuergerä t mit ä hnlichen Montageschritten.
AC-NETZ-Anschluss: An das Stromnetz anschließ en.
⚫
BACK-UP-Anschluss: An den kritischen Lastkreis anschließ en.
⚫
5.5.1

Montage und Anschluss des AC-Steckers Typ A

AC-Stecker Zusammenbau
Vorgehensweise
1. Fü hren Sie das folgende Werkzeug in das Loch der Kabelverschraubung ein und entfernen Sie
den Anschlussstecker.
2. Schrauben Sie die Überwurfmutter vom Anschlussstü ck ab.
AC-Netz-Anschluss
BACK-UP-Anschluss
Swivel nut
Überwurfmutter
Kabelverschra
Cable gland Anschlussstecker
Terminal Plug
ubung
