3. Fü hren Sie das AC-Kabel durch die Kabelverschraubung.

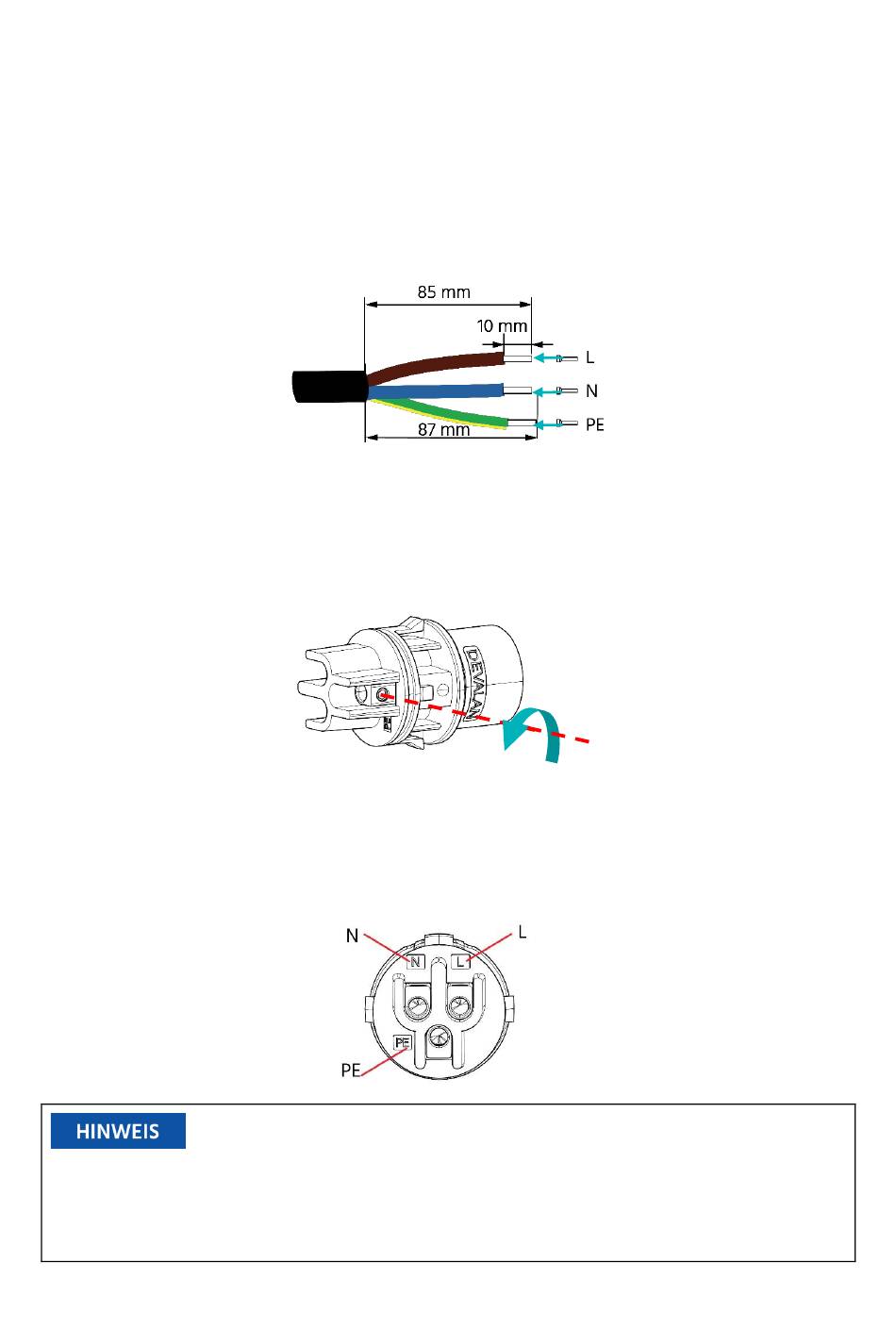

4. Ziehen Sie 85 mm oder 87 mm des Kabelmantels und 10 mm der Drahtisolierung ab.
HINWEIS:
Die Farbe der Kabeladern in der Abbildung dient nur als Referenz. Die ausgewä hlten
Kabel und Kabeladern mü ssen den örtlichen Normen entsprechen. Wenn Sie ein mehradriges
Kupferkabel verwenden, schließ en Sie den Kopf des AC-Kabels an die Endklemme des Kabels
an (handfest). Bei einem einadrigen Kupferkabel kann dieser Schritt ü bersprungen werden.
HINWEIS:
Beim Crimpen von Anschlü ssen fü r drei Drä hte muss die Vorderseite vorgebogen werden,
damit die Drä hte durch den Stecker gefü hrt werden können.
5. Lösen Sie die Schrauben im Anschlussstecker mit dem L-förmigen Schraubendreher.
6. Stecken Sie die Drä hte entsprechend der Beschriftung des Steckers in den Anschlussstecker
und ziehen Sie die Schrauben im Anschlussstecker mit dem L-förmigen Schraubendreher fest.
Vergewissern Sie sich, dass die Drä hte sicher befestigt sind, indem Sie sie leicht nach auß en
ziehen.
Hinweis: Beachten Sie die Zuordnung. Schließen Sie keine Phasenleitung an die „PE"-Klemme
oder den PE-Leiter an die „N"-Klemme an. Andernfalls kann es zu unwiederbringlichen Schä den
am System kommen.
