Montage und Anschluss des AC-Steckers Typ B
AC-Stecker Zusammenbau
Vorgehensweise
1.

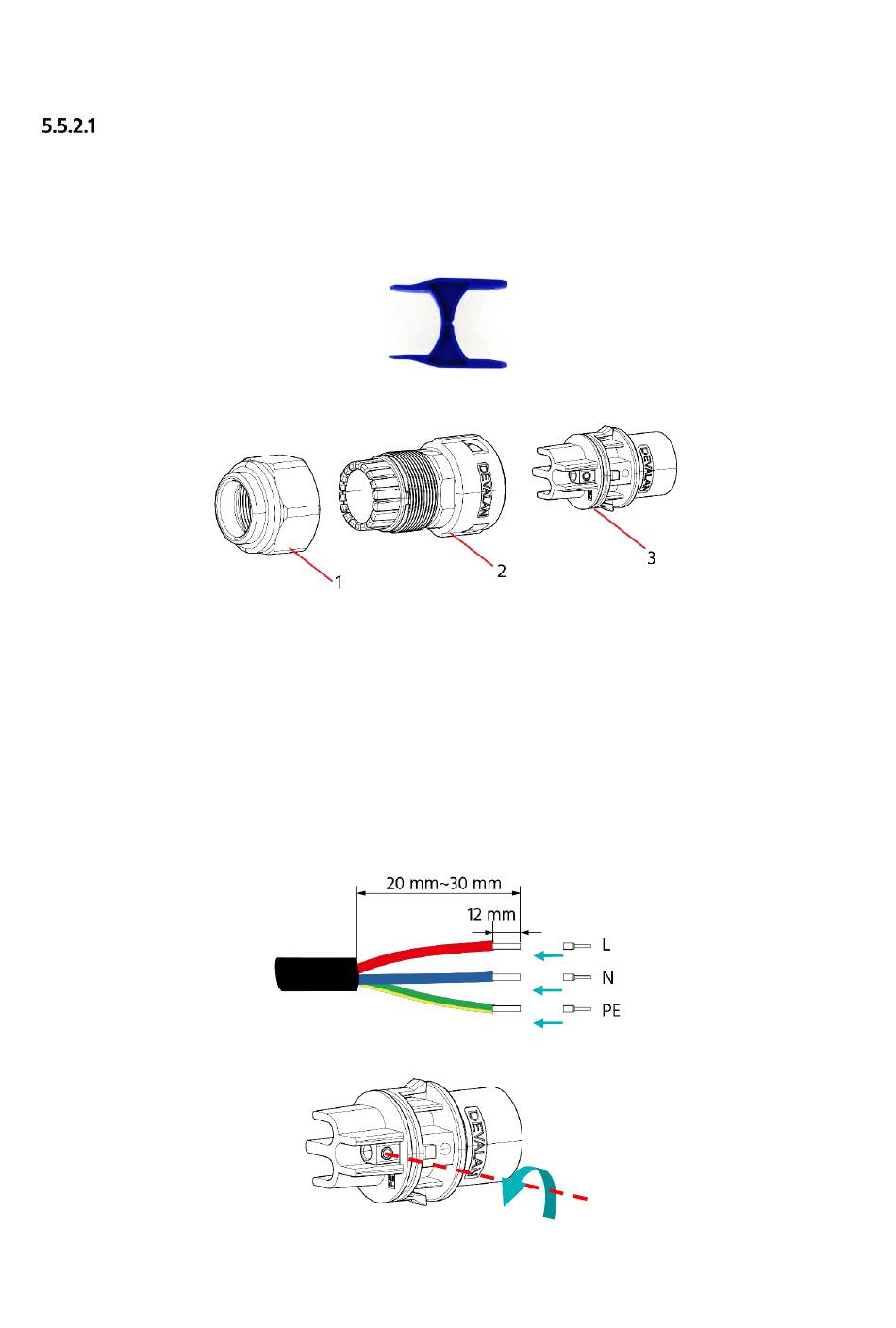

Fü hren Sie das folgende Werkzeug in das Loch der Kabelverschraubung ein und entfernen Sie
den Anschlussstecker.
2.
Schrauben Sie die Überwurfmutter vom Anschlussstü ck ab.
1. Überwurfmutter
3.
Fü hren Sie das AC-Kabel durch die Kabelverschraubung.
4.
Ziehen Sie 20-30 mm des Kabelmantels und 12 mm der Drahtisolierung ab.
HINWEIS:
Die Farbe der Kabeladern in der Abbildung dient nur als Referenz. Die ausgewä hlten
Kabel und Kabeladern mü ssen den örtlichen Normen entsprechen. Wenn Sie ein mehradriges
Kupferkabel verwenden, schließ en Sie den Kopf des AC-Kabels an die Endklemme des Kabels
an (handfest). Bei einem einadrigen Kupferkabel kann dieser Schritt ü bersprungen werden.
5.
Lösen Sie die Schrauben im Anschlussstecker mit dem L-förmigen Schraubendreher.
2. Kabelverschraubung
35
3. Anschlussstecker
