Wä rmepumpensignalkabel:
PIN1 PUMPE+
PIN2 PUMPE-
PIN3 Outrelay+
PIN4 Outrelay-

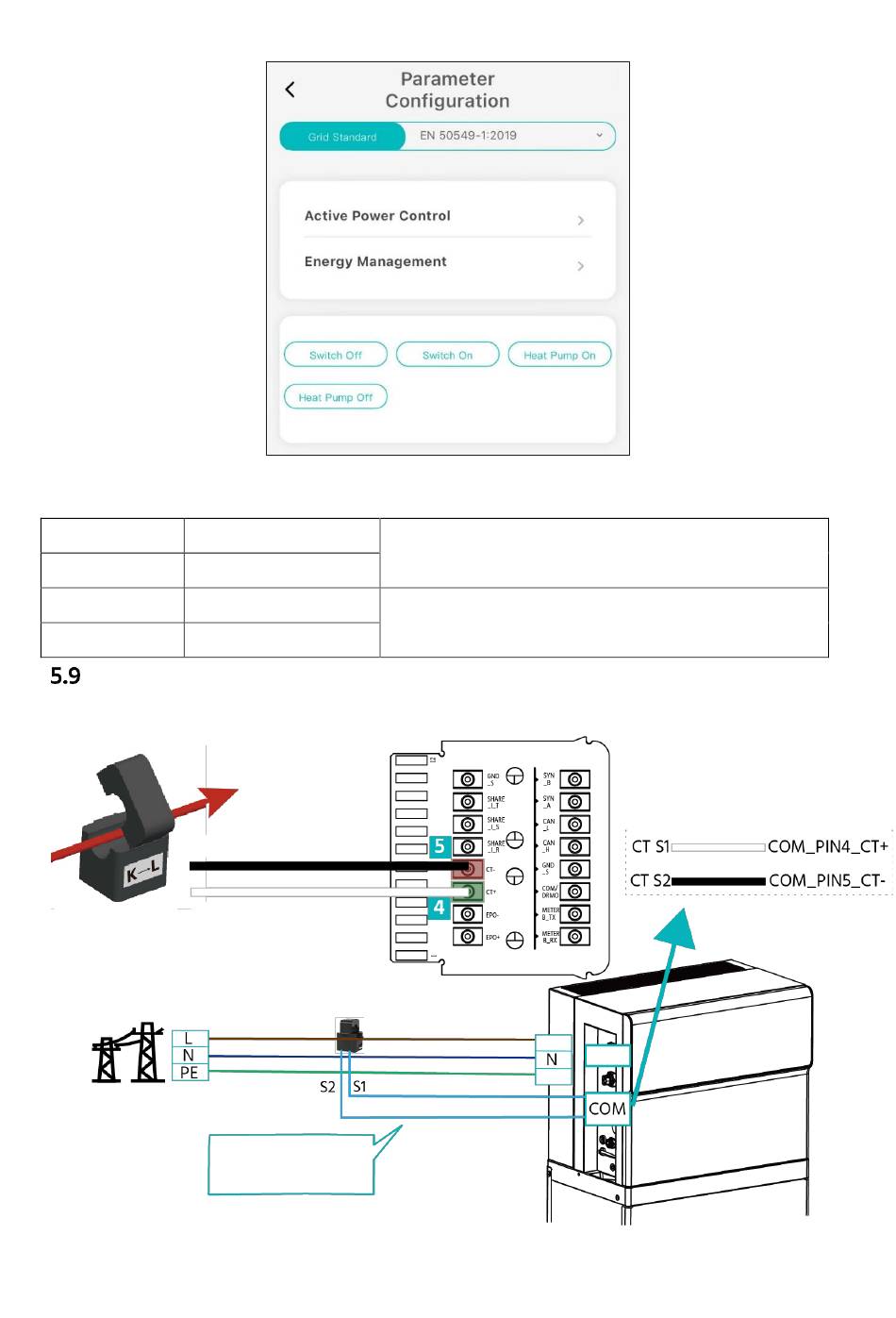

Stromwandler (CT) Anschluss

So schließ en Sie nur den Stromwandler (CT) an das Multifunktionsterminal an (ohne Zä hler)
CT S2: Schwarzes Kabel
CT S1: Weißes Kabel
Stromwandler
(CT) zu
Wechselrichter
Netz
Kabellänge ≤ 50 m.
Steuerung des Wä rmepumpenstarts
Steuerung der EPS-Umschaltung
42
