5.3.3

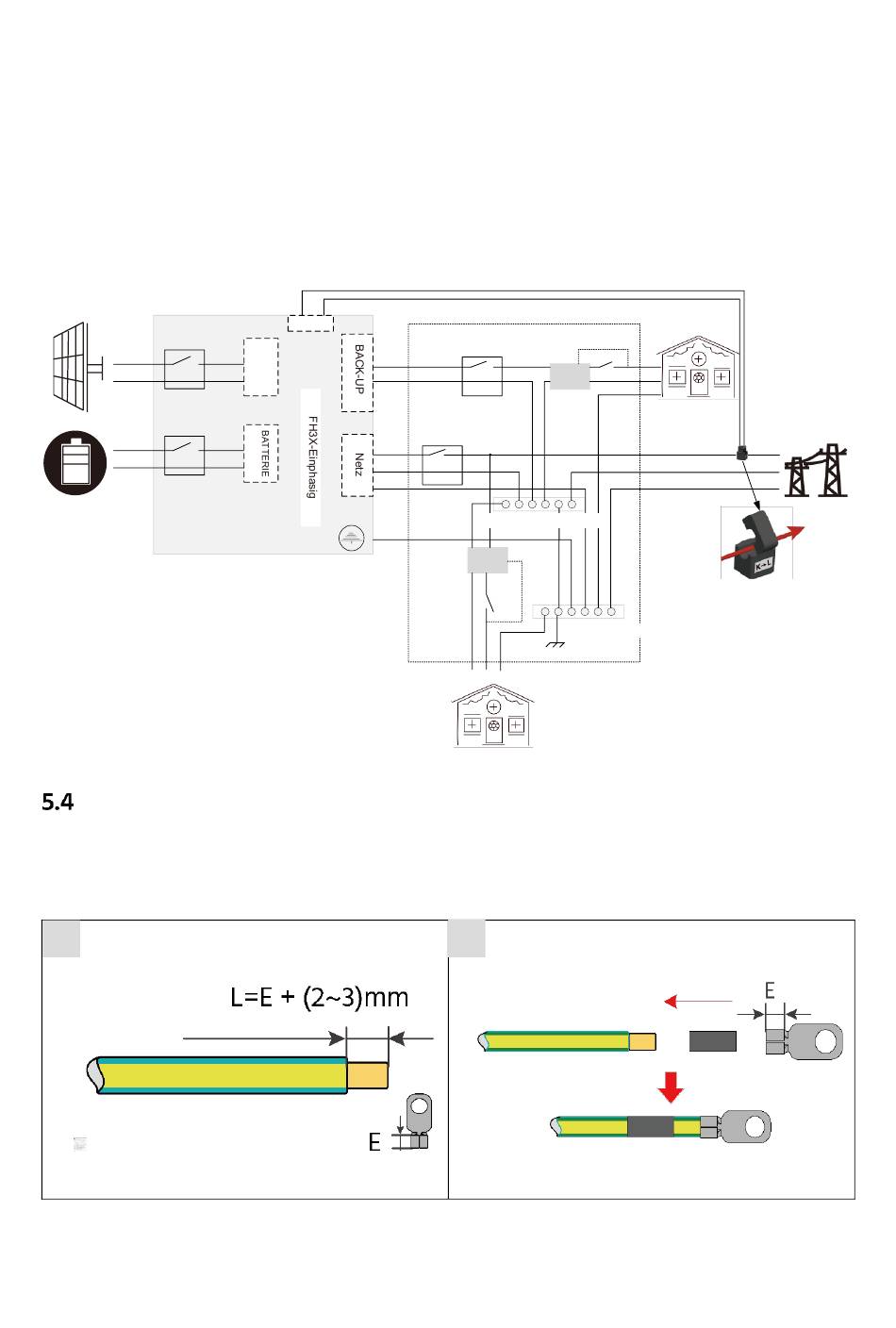

Australischer Schaltplan

In Australien, Neuseeland und Sü dafrika mü ssen die Nullleiter der NETZ-Seite und der BACK-UP-
Seite miteinander verbunden werden. Andernfalls funktioniert die BACK-UP-Funktion nicht.
Wenn die Wechselrichtersicherheit gemä ß AS/NZS 4777 angewendet wird, ist die MEN-Funktion
(Multiple Earthed Neutral) verfü gbar. Die externe Verkabelung muss von einem zugelassenen
Elektriker gemä ß den örtlichen Vorschriften durchgefü hrt werden.
PV
PV
CB
CB
BAT
BATTERIE

Erdungsanschluss

Vorgehensweise

1. Bereiten Sie das Kabel und den OT/DT-Anschluss vor.
1
COM
L
PV
N
PE
L
BAT
N
PE
Distribution Box
Verteilerkasten
CB
RCD
CB
N-BAR
Neutralleiterschiene
RCD
E-BAR
Erdungsschiene
N L PE
Home Load
Heimlast
2
28
L
N
PE
Back-up
NOTSTROM-
GRID Netz
Last
Load
L
N
PE
Stromwandler (CT) zu
Wechselrichter
