Rechte Seitenansicht - Pylontech Force H3X Benutzerhandbuch

Nr. Name
5 Lü ftungsventil
6 START
7 LAN- Anschluss
8 EMS
9 WLAN
10 Erdungspunkt

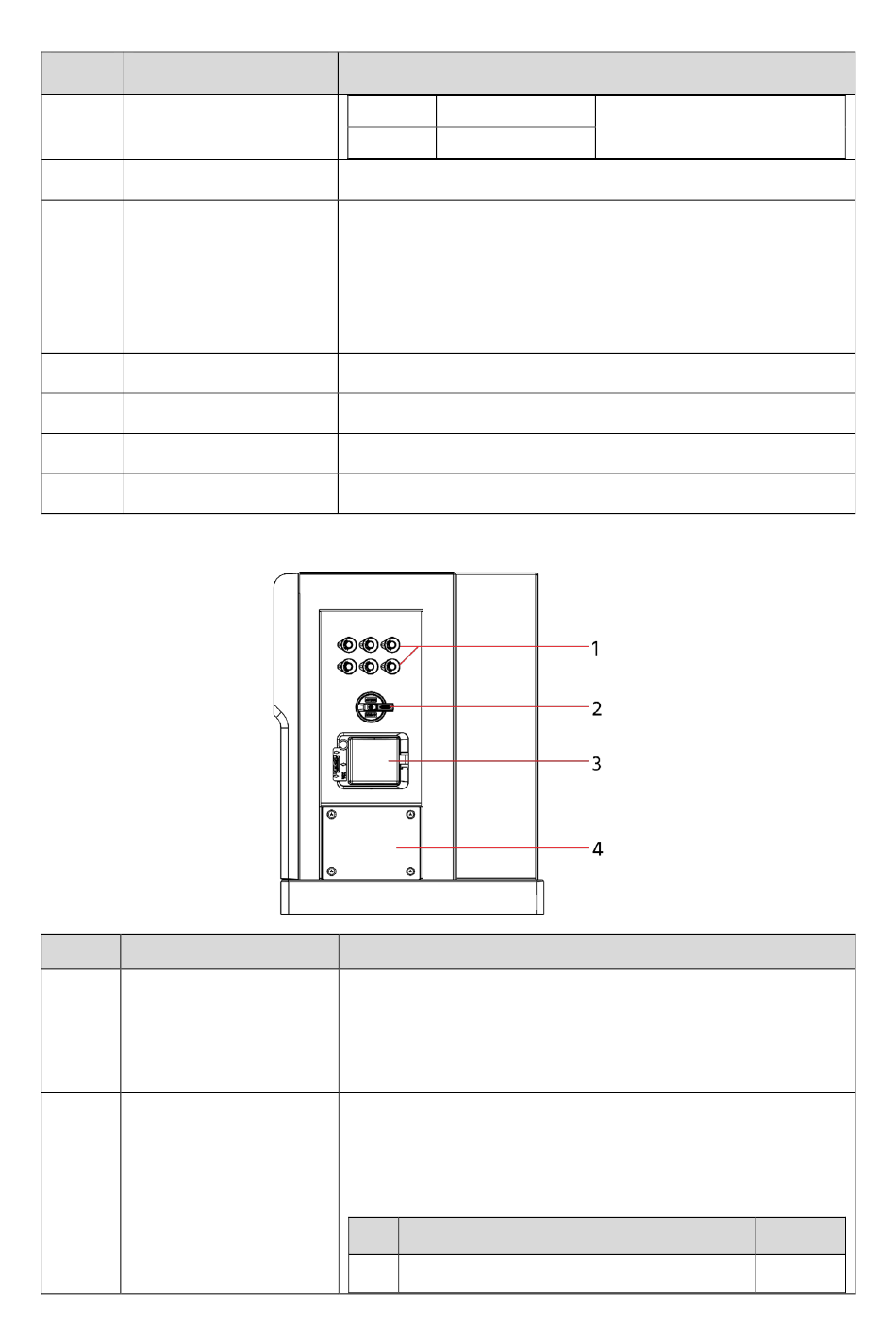

Rechte Seitenansicht

Nr. Name
PV-Anschlü sse
1
PV-SCHALTER
2
Beschreibung
PIN3 Outrelay+
PIN4 Outrelay-
-
1. Schwarzstart: Drü cken Sie die Taste kurz fü r 1 Sekunde, um
das System ü ber die Batterie einzuschalten.
2. Beleuchtung an: Wenn das System eingeschaltet ist, kann
der Bildschirm durch langes Drü cken fü r 2–3 Sekunden
beleuchtet werden.
Netzwerkanschluss
Anschluss fü r EMS-Kommunikation und Inbetriebnahme
WLAN-Antenne
Anschluss fü r Erdungskabel.
Beschreibung
Positive und negative DC -Eingangsanschlü sse
Kann mit dem PV-Klemmen-Entfernungswerkzeug entfernt
werden (siehe Packliste >>> siehe
vor der Installation
).
Trennschalter fü r PV
Es wird empfohlen, den Schalter fü r
Wartungsabschaltungen zusä tzlich zu sperren.
PV-Schalterspezifikationen:
Nr. Parameter
1 Nennisolationsspannung
9
Steuerung der EPS-
Umschaltung
Abschnitt 4.1 Überprüfung
Wert
1,5 kV
