Anforderungen an das Fundament

Die Auflageflä che sollte ausreichend tragfä hig sein, um ein Mindestgewicht von 300 kg zu tragen.
Das System muss auf einem festen und ebenen Untergrund installiert werden. Es wird empfohlen,
das System auf einer Zementoberflä che zu installieren.

Systeminstallation

Gefahr: Das System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und
autorisierten Personen bedient werden darf.
4.4.1

Montage der Batteriegestellsockel

Ansatz 1: Wenn das System nicht mit Wandhalterungen montiert werden kann, muss der Sockel
mit 4 Stü ck M8× 60 Expansionsschrauben am Untergrund befestigt werden, um sicherzustellen,
dass das System nicht umkippt.

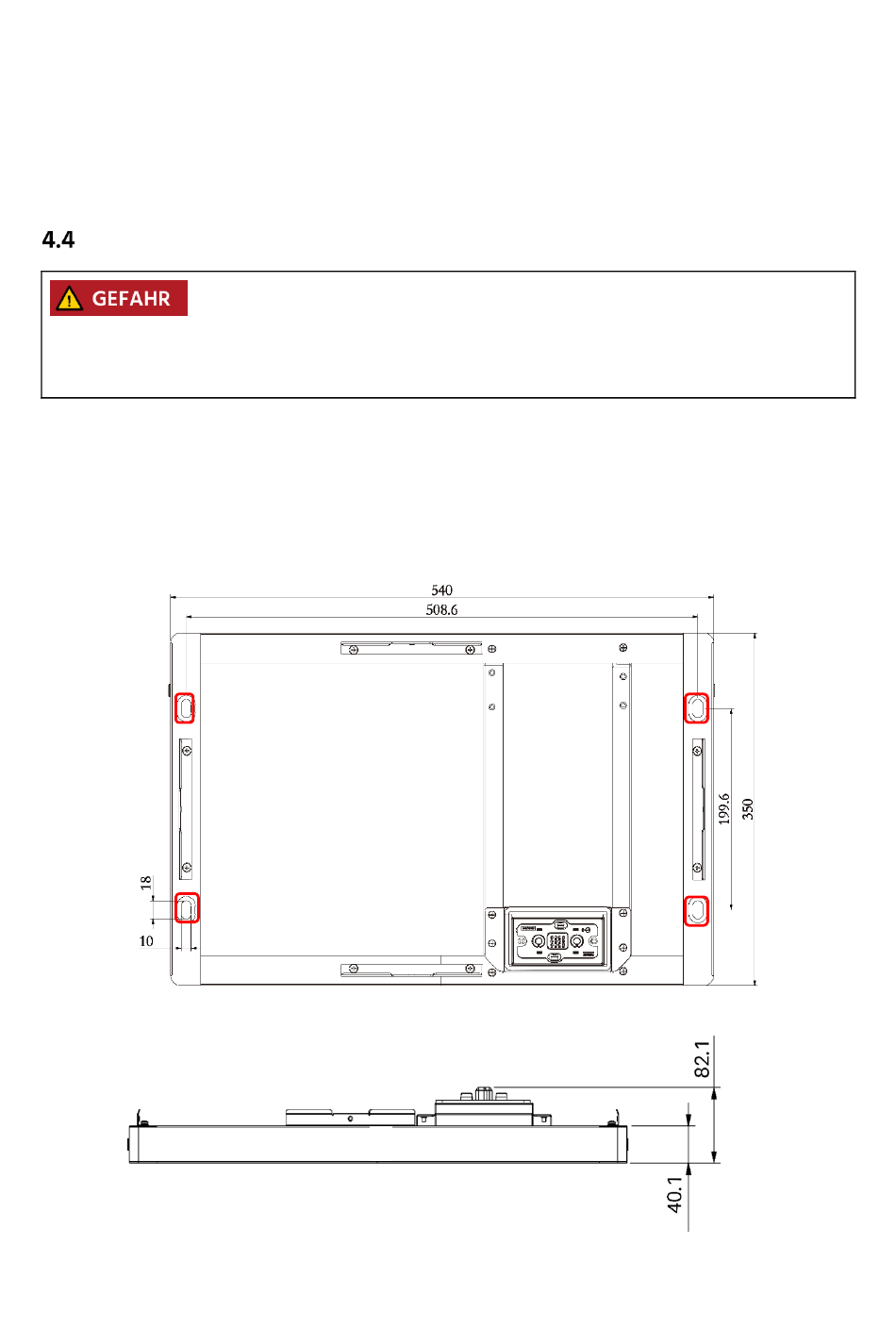

Löcher im Batteriegestellsockel (rot eingekreist) Skizze (Einheit: mm)
Batteriegestellsockel Skizze (Einheit: mm)
