3.2.1 Leistungssteuergerä t

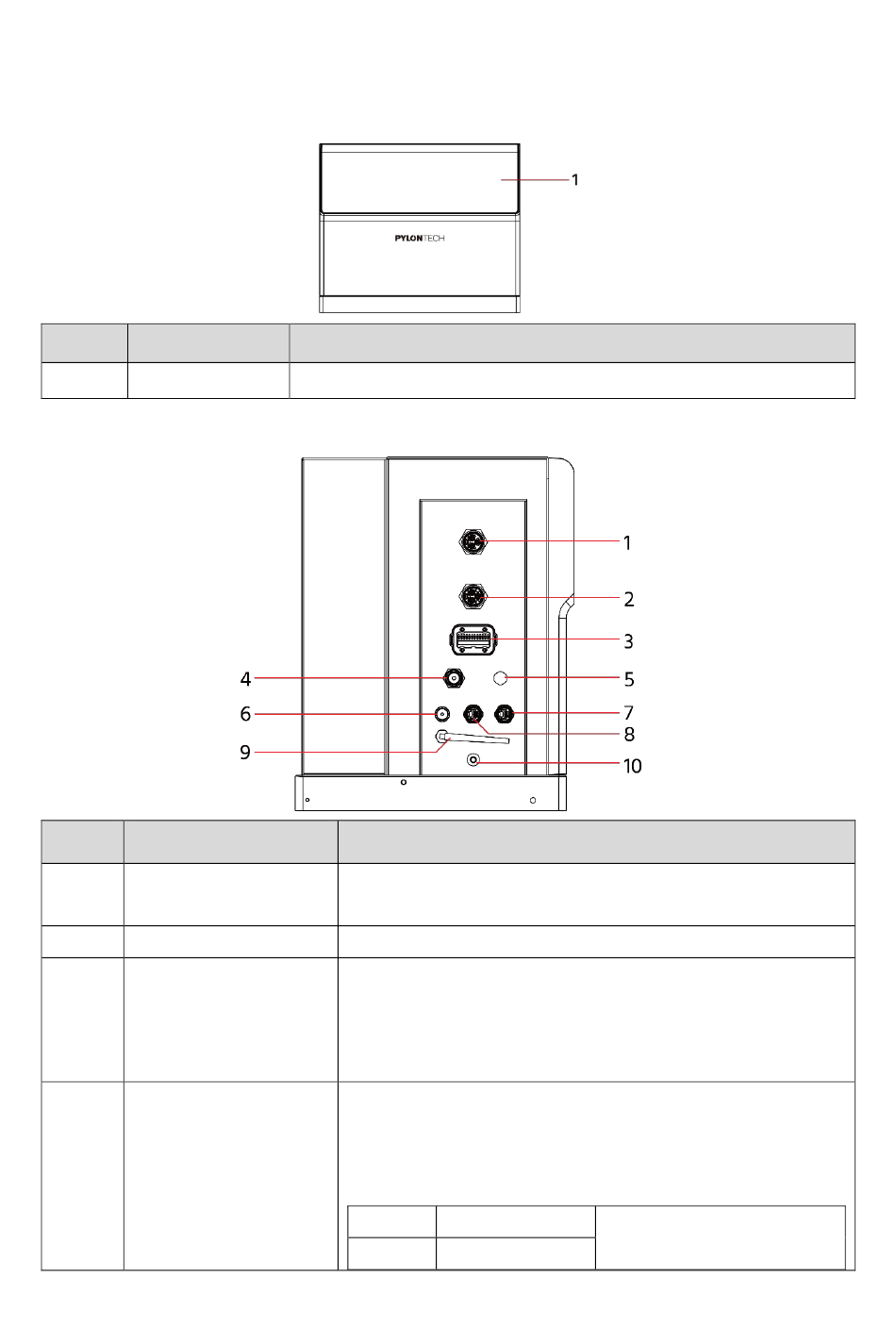

Frontansicht

Nr. Name
1 LED -Anzeige

Linke Seitenansicht

Nr. Name
1 AC-NETZ-Anschluss
2 BACK-UP-Anschluss
3 COM-Anschluss
4 STEUERUNG
Beschreibung
Abschnitt 6.3 LED-Einfü hrung und Fehlerbehebung
(>>>siehe
Beschreibung
AC-Anschluss fü r den Anschluss an das öffentliche
Stromnetz
AC-Anschluss fü r Backup-Lasten
Anschluss fü r Zä hler/Stromwandler (CT), sonstige Gerä te
und parallele Schnittstellen
Fü r Einzelheiten zu den Anschlusspins, siehe Abschnitt 5.11.1
Kommunikationsanschluss-Baugruppe.
Anschluss fü r die Relaissteuerung der Parallelschaltung und
das Ein-/Ausschalten einer externen Wä rmepumpe
Nennspannung: 230 V; Nennstrom: 2 A
Wä rmepumpensignalkabel:
PIN1 PUMPE+
PIN2 PUMPE-
8
Steuerung des
Wä rmepumpenstarts
)
