Pylontech Force H3X Benutzerhandbuch
Energiespeichersystem
Verwandte Anleitungen für Pylontech Force H3X
Inhaltszusammenfassung für Pylontech Force H3X

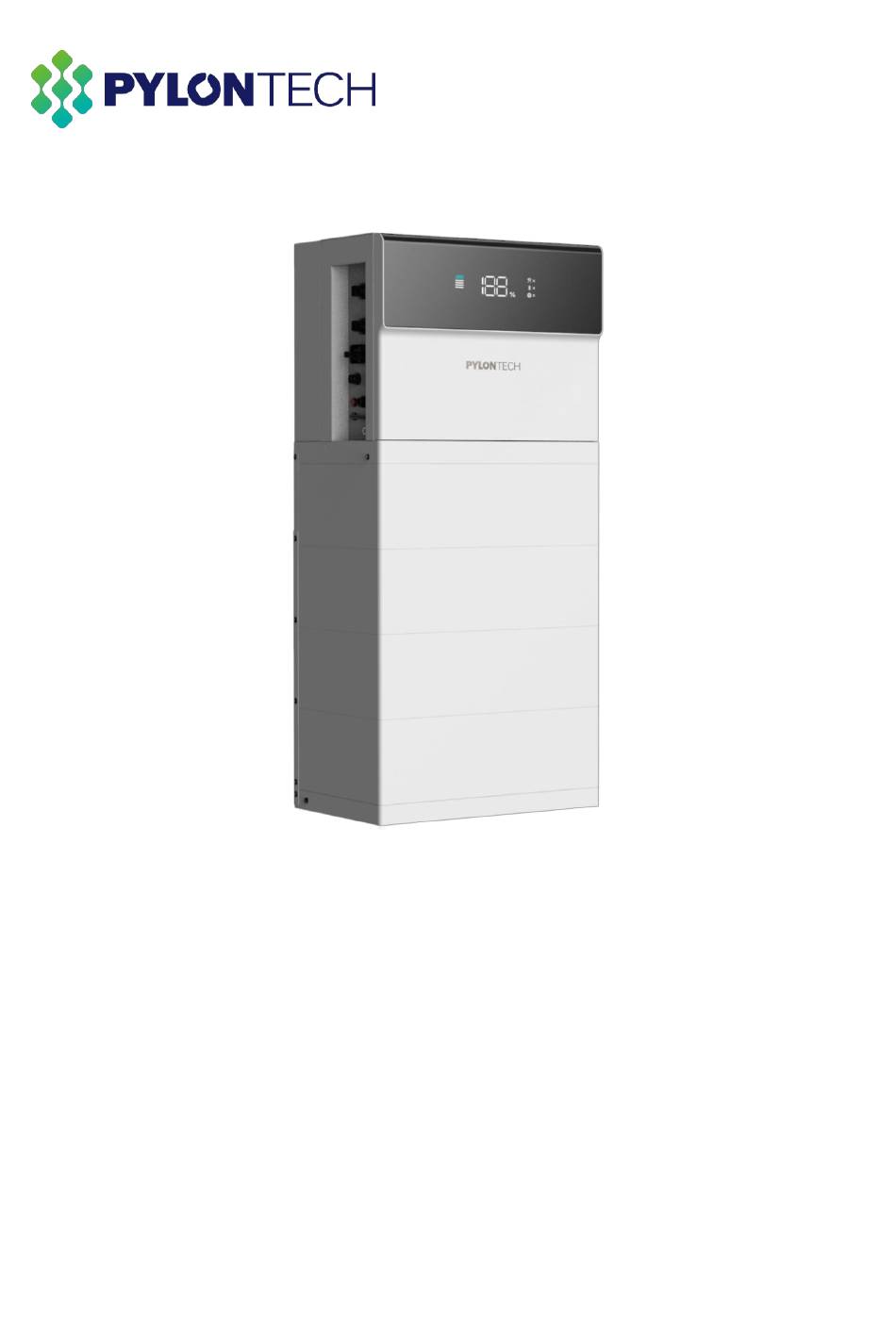

- Seite 1 Force H3X Energiespeichersystem Benutzerhandbuch (FH3X-3.6K/5K/6K/8K-HY-1P-5/10/15/20) Version: 1.12 5PMPA08-20002...
-
Seite 3: Rechtliche Informationen
Rechtliche Informationen Copyright © 2025 Pylon Technologies Co., Ltd. Alle Rechte vorbehalten. Jegliche Vervielfä ltigung oder Verbreitung dieses Handbuchs oder eines Teils davon sowie das Hochladen dieses Handbuchs auf eine Website von Dritten ohne die vorherige schriftliche Zustimmung von Pylon Technologies Ltd. ist verboten. Haftungsausschluss Das Handbuch enthä... -
Seite 4: Inhaltsverzeichnis
Inhalt Rechtliche Informationen ..........................I Inhalt ................................II Informationen zu diesem Handbuch ..................1 Zweck ......................................1 Beschreibung der Symbole............................1 Sicherheit ............................2 Zertifikatsbeschreibung..............................2 Persönliche Anforderungen............................3 Allgemeine Sicherheit ..............................3 Systemeinführung..........................6 Systemü bersicht ...................................6 3.1.1 Kurzü bersicht...................................6 3.1.2 Produktmodell..................................6 3.1.3 Geeigneter Netztyp ................................7 Beschreibung der Komponenten.......................... - Seite 5 Kabelanschluss..........................25 Sicherheitshinweise ................................25 Vorbereitung der Kabel ...............................26 Anlagenschema .................................. 27 5.3.1 Elektrischer Schaltplan ..............................27 5.3.2 Standard-Schaltplan............................... 27 5.3.3 Australischer Schaltplan..............................28 Erdungsanschluss ................................28 Zusammenbau und Anschluss des AC-Steckers ..................31 5.5.1 Montage und Anschluss des AC-Steckers Typ A..................31 5.5.2 Montage und Anschluss des AC-Steckers Typ B ..................
- Seite 6 Systemwartung .................................. 63 Fehlerbehebung ................................. 64 Austausch von Hauptkomponenten im BESS ................... 68 7.4.1 Austausch des Batteriemoduls ..........................68 7.4.2 Austausch des Leistungssteuergerä ts ......................70 Erweiterungsdienste ........................71 Versand und Lagerung ....................... 72 Versand...................................... 72 Lagerung ....................................72 Garantieleistungen und Reparaturen ................... 73 Entsorgung .............................
-
Seite 7: Informationen Zu Diesem Handbuch
Bitte lesen Sie dieses Handbuch bevor Sie die Batterie installieren und befolgen Sie die Anweisungen wä hrend der Installation sorgfä ltig. Bei Unklarheiten wenden Sie sich bitte umgehend an Pylontech, um Rat und Klarstellung zu erhalten (Kontaktinformationen finden Sie auf der Rü ckseite des Handbuchs). -
Seite 8: Sicherheit
Sicherheit Zertifikatsbeschreibung Symbol Bedeutung Symbol Bedeutung Lesen Sie das Handbuch, bevor Schließ en Sie die positiven und Sie das Produkt installieren und negativen Pole nicht verkehrt in Betrieb nehmen. Allgemeines Warnschild, das Von Flammen und Zü ndquellen auf mögliche Gefahren fernhalten. -
Seite 9: Persönliche Anforderungen
Persönliche Anforderungen Qualifiziertes Personal muss ü ber die folgenden Fä higkeiten verfü gen: Ausbildung in der Installation und Inbetriebnahme der elektrischen Anlage sowie im Umgang ⚫ mit Gefahren. Kenntnis dieses Handbuchs und anderer verwandter Dokumente. ⚫ Kenntnis der örtlichen Vorschriften und Richtlinien. ⚫... - Seite 10 Warnung: Tragen Sie bei allen Arbeiten an der Batterie geeignete persönliche Schutzausrü stung (PSA) wie Gummihandschuhe, Gummistiefel und Schutzbrille. Warnung: Fü r die Installation der Batterie muss sich der Installateur auf NFPA70 oder einen ä hnlichen lokalen Installationsstandard fü r den Betrieb beziehen. Warnung: Das Abziehen der Stecker bei laufendem System kann zu Schä...
- Seite 11 Warnung: Der BACK-UP-Anschluss des FH3X-Systems darf nicht ans Netz angeschlossen werden. Warnung: Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Interne Wartung ist nicht autorisiert; die Wartung darf nur von einem von Pylontech autorisierten Vertreter durchgefü hrt werden.
-
Seite 12: Systemeinführung
Systemeinführung Systemübersicht 3.1.1 Kurzübersicht FH3X-Produkte sind nach einer fortschrittlichen Modulbauweise konzipiert. Sie vereinen Photovoltaik, Wechselrichter und Energiespeicher als Ganzes, ohne zusä tzliche Schaltkä sten, Verteilerkä sten oder andere Gerä te. Das All-in-One-Leistungssteuergerä t ist direkt mit den gestapelten Batteriemodulen verbunden und bildet ein vollstä ndig integriertes, leichtes Speichersystem fü... -
Seite 13: Geeigneter Netztyp
3.1.3 Geeigneter Netztyp Die geeigneten Netztypen der FH3X-Serie sind TN-S, TN-C, TN-C-S. Wechselrichter Wechselrichter Wechselrichter Je nach Land oder Region kann die Farbe von L, N, PE unterschiedlich sein. Rot/schwarz/braun Blau Grü n & Gelb Beschreibung der Komponenten HINWEIS: Die Anzahl der Batteriemodule richtet sich nach Ihrem spezifischen System. Name Beschreibung Abschnitt 3.2.1 Leistungssteuergerä... -
Seite 14: Leistungssteuergerä T
3.2.1 Leistungssteuergerä t Frontansicht Name Beschreibung Abschnitt 6.3 LED-Einfü hrung und Fehlerbehebung LED -Anzeige (>>>siehe Linke Seitenansicht Name Beschreibung AC-Anschluss fü r den Anschluss an das öffentliche AC-NETZ-Anschluss Stromnetz BACK-UP-Anschluss AC-Anschluss fü r Backup-Lasten Anschluss fü r Zä hler/Stromwandler (CT), sonstige Gerä te und parallele Schnittstellen COM-Anschluss Fü... -
Seite 15: Rechte Seitenansicht
Name Beschreibung PIN3 Outrelay+ Steuerung der EPS- PIN4 Outrelay- Umschaltung Lü ftungsventil 1. Schwarzstart: Drü cken Sie die Taste kurz fü r 1 Sekunde, um das System ü ber die Batterie einzuschalten. START 2. Beleuchtung an: Wenn das System eingeschaltet ist, kann der Bildschirm durch langes Drü... -
Seite 16: Batteriemodul
Name Beschreibung Bemessungs-Stoß spannungsfestigkeit 8 KV Geeignet fü r die Isolierung Bemessungsbetriebsstrom 32 A Nutzungsklasse und/oder PV- DC-PV2 Nutzungsklasse 1,5 kA Bemessungs-Kurzzeitstrom (Icw) (1 s) Bemessungs- Kurzschlusseinschaltvermögen (Icm) Bemessungs-Ausschaltvermögen BAT-SCHALTER Batterieschalter fü r Batterieverbindung Es wird empfohlen, den Schalter zusä tzlich zu sperren, um eine versehentliche Berü... -
Seite 17: Installation
Installation Überprüfung vor der Installation Kontrolle der ä ußeren Verpackung und des Lieferumfangs Überprü fen Sie nach Erhalt des Produkts die ä uß ere Verpackung auf Beschä digungen wie ⚫ Löcher, Risse, Verformungen usw. Wenn Sie einen Schaden feststellen, wenden Sie sich so schnell wie möglich an den örtlichen Hä... - Seite 18 Schrauben M4*8 Expansionsschrauben M8*60 Stufenschrauben M4*22 Sechskantschlü ssel AC-Entriegelungswerkzeug PV-Klemmen-Entfernungswerkzeug Schachtel 2 - Batteriemodul Artikel Name Spezifikationen Menge Batteriemodul Dokument Garantiekarte Schachtel 1 - Leistungssteuergerät CT (Current Kippschutzh Multifunktion Hebegriff Sockelfuß Metallhalterung Transformer; alterung sanschluss Stromwandler) Leistungssteuergerät oder oder Typ B Typ B Typ A Typ A...
-
Seite 19: Vorbereitung Von Werkzeugen Und Instrumenten
Vorbereitung von Werkzeugen und Instrumenten Werkzeuge und Instrumente Werkzeuge und Instrumente Kabelschneider Crimpzange Abisolierzange Installation 1000 V DC Schraubendreher Schlagbohrer Universalmessgerä t Einstellbarer Steckschlü sselsatz Kabelbinder Schraubenschlü ssel Isolierende Sicherheitsbrille Sicherheitsschuhe Handschuhe Persönliche Schutzausrü stung (PSA) Lichtbogenschutzanz HINWEIS: Verwenden Sie ordnungsgemä ß isolierte Werkzeuge, um versehentliche Stromschlä ge oder Kurzschlü... -
Seite 20: Auswahl Der Installationsorte
Auswahl der Installationsorte 4.3.1 Anforderungen an die Betriebsumgebung Reinigung Gefahr: Vor der Installation und dem Einschalten des Systems mü ssen Staub und Eisenspä ne entfernt werden, um eine saubere Umgebung zu gewä hrleisten. Das System darf nicht in Wü stengebieten installiert werden, wenn es nicht durch ein Gehä use vor Sand geschü... -
Seite 21: Anforderungen An Den Installationsraum
Erdungssystem Gefahr: Vergewissern Sie sich vor der Installation des Systems, dass der Erdungspunkt des Sockels stabil und zuverlä ssig ist. Wenn das System in einer separaten Einheit (z. B. einem Container) installiert ist, muss die Erdung der Einheit stabil und zuverlä ssig sein. Der Widerstand des Erdungssystems muss ≤... -
Seite 22: Anforderungen An Das Fundament
4.3.3 Anforderungen an das Fundament Die Auflageflä che sollte ausreichend tragfä hig sein, um ein Mindestgewicht von 300 kg zu tragen. Das System muss auf einem festen und ebenen Untergrund installiert werden. Es wird empfohlen, das System auf einer Zementoberflä che zu installieren. Systeminstallation Gefahr: Das System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. -
Seite 23: Installieren Des Batteriemoduls Auf Der Sockelplatte
Ansatz 2: Wenn der Boden im Aufstellungsort uneben ist, bringen Sie die verstellbaren Füße an den vier Ecken an, um sicherzustellen, dass das System mit einer zusätzlichen Wasserwaage waagerecht steht. 4.4.2 Installieren des Batteriemoduls auf der Sockelplatte Warnung: Ein einzelnes Batteriemodul wiegt 39 kg. Das Batteriemodul sollte von mindestens 2 Personen aufgestellt werden, wenn keine speziellen Aufstellungswerkzeuge vorhanden sind. -
Seite 24: Installieren Des Leistungssteuergerä Ts Auf Dem Batteriemodul
4.4.3 Installieren des Leistungssteuergerä ts auf dem Batteriemodul Gefahr: Wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Steckdose immer noch Hochspannungs-Gleichstrom von seriell angeschlossenen Batteriemodulen an. Stecken Sie die 2 Hebegriffe in die Löcher auf der linken und rechten Seite des Steuergerä ts. Ziehen Sie die 2 Hebegriffe fest, bis sie sich nicht mehr bewegen lassen und sicher fixiert sind. - Seite 25 Steuergerä t sollte von 2 Personen angehoben werden. Jede Person: Eine Hand an ⚫ Oberkante. Die andere ⚫ Hand am Hebegriff HINWEIS: Die obige Darstellung dient nur als Referenz. Die Anzahl der Batteriemodule richtet sich nach Ihrem spezifischen System. Schrauben Sie die Hebegriffe vom Steuergerä t ab. Befestigen Sie das Steuergerä...
-
Seite 26: Montage Der Metallhalterung Für Das System
4.4.4 Montage der Metallhalterung für das System Im Lieferumfang des Steuergerä tes sind Metallhalterungen in 3 Größ en enthalten (insgesamt 6 Stü ck). 2 Stü ck (fü r 1 Modul); 2 Stü ck (fü r 2 Module); 2 Stü ck (fü r 3 Module). Befestigen Sie diese Metallhalterungen an den Rü... - Seite 27 Bitte beachten Sie die nachstehenden Abbildungen, um die Metallhalter fü r Ihr spezifisches System zu montieren.
-
Seite 28: Anbringen Der Kippschutzhalterungen Für Das System
4.4.5 Anbringen der Kippschutzhalterungen für das System Das Force-H3-System ist mit zwei der folgenden Kippschutzhalterungen ausgestattet. Diese Halterungen sind eine Alternative zur Bodenmontage des Batteriesystems. Kunden können eine der folgenden Methoden fü r die Montage des Systems wä hlen: Bodenmontage mit 4xM8-Expansionsschrauben an der Auflageflä che (siehe Abschnitt 4.4.1 ⚫... - Seite 29 HINWEIS: Wenn Sie die Metallhalterungen auf der Rü ckseite anbringen, lassen Sie die beiden Verbindungspunkte zwischen den Halterungen und dem Steuergerä t, wie nachfolgend dargestellt, IMMER unverschraubt. Unverschraubt Unverschraubt Unverschraubt Befolgen Sie die nachstehenden Abbildungen. Bringen Sie zunä chst die Kippschutzhalterungen an der Rü...
- Seite 30 Mittelpunkt Setzen Sie die beiden M8- Expansionsschrauben in die entsprechenden Löcher ein. Expansionsschraube Schieben Sie die Halterungen auf die M8-Expansionsschrauben auf beiden Seiten und fixieren Sie sie mit M4-Schrauben am Steuergerä t (Anzugsdrehmoment: 1,7-2,2 Nm). Befestigen Sie die M8-Mutter (a) ü ber der 8 mm Flachscheibe (c) und der Federscheibe (b) mit einem Drehmoment von 12-13 Nm.
-
Seite 31: Kabelanschluss
Kabelanschluss Sicherheitshinweise Messen Sie die Frequenz und die Spannung des Netzanschlusses und vergewissern Sie sich, ⚫ dass sie den Netzanschluss-Spezifikationen des Systems entsprechen. siehe Abschnitt Ein externer Schutzschalter auf der AC-Seite wird dringend empfohlen (>>> ⚫ 5.5.3 AC-Schaltertypen Die Zuverlä ssigkeit aller Erdungsanschlü sse muss geprü ft und bestä tigt werden. ⚫... -
Seite 32: Vorbereitung Der Kabel
Vorbereitung der Kabel Anforderungen an die Kabelspezifikation Kabel- Artikel Leiterquerschnitt Außendurchmesser 3,6K: 4-6 mm² ⚫ Kupferkabel fü r den 5K: 10 mm² ⚫ AC Kabel 6-9 mm Auß enbereich 6K: 10 mm² ⚫ 8K: 10-16 mm² ⚫ 3,6K: 4 mm² ⚫... -
Seite 33: Anlagenschema
Anlagenschema 5.3.1 Elektrischer Schaltplan Heimlast Stromwandler (CT) zu Wechselrichter CT (Current Transformer; Stromwandler) AC Schutzschalter Netz PV-Strä nge Netz AC Schutzschalter NOTSTROM-Last 5.3.2 Standard-Schaltplan Distribution Box Verteilerkasten Back-up NOTSTROM- GRID Last Load Netz BATTERIE Stromwandler (CT) zu Wechselrichter Home Load Heimlast... -
Seite 34: Australischer Schaltplan
5.3.3 Australischer Schaltplan In Australien, Neuseeland und Sü dafrika mü ssen die Nullleiter der NETZ-Seite und der BACK-UP- Seite miteinander verbunden werden. Andernfalls funktioniert die BACK-UP-Funktion nicht. Wenn die Wechselrichtersicherheit gemä ß AS/NZS 4777 angewendet wird, ist die MEN-Funktion (Multiple Earthed Neutral) verfü gbar. Die externe Verkabelung muss von einem zugelassenen Elektriker gemä... - Seite 35 HINWEIS: Nach dem Crimpen muss der OT-Anschluss die Drä hte vollstä ndig umschließ en, und die Drä hte mü ssen den OT-Anschluss direkt berü hren. Schü tzen Sie das Gerä t bei der Verwendung einer Heiß luftpistole vor dem Verbrennen. Abschnitt 4.1 Überprüfung vor der Verwenden Sie die Erdungsschraube (siehe Packliste >>>...
- Seite 36 Lackieren Sie den Erdungspunkt, um die Korrosionsbestä ndigkeit zu gewä hrleisten.
-
Seite 37: Zusammenbau Und Anschluss Des Ac-Steckers
Zusammenbau und Anschluss des AC-Steckers Es gibt zwei AC-Anschlü sse am Leistungssteuergerä t mit ä hnlichen Montageschritten. AC-NETZ-Anschluss: An das Stromnetz anschließ en. ⚫ BACK-UP-Anschluss: An den kritischen Lastkreis anschließ en. ⚫ AC-Netz-Anschluss BACK-UP-Anschluss 5.5.1 Montage und Anschluss des AC-Steckers Typ A AC-Stecker Zusammenbau Vorgehensweise Fü... - Seite 38 Fü hren Sie das AC-Kabel durch die Kabelverschraubung. Ziehen Sie 85 mm oder 87 mm des Kabelmantels und 10 mm der Drahtisolierung ab. HINWEIS: Die Farbe der Kabeladern in der Abbildung dient nur als Referenz. Die ausgewä hlten Kabel und Kabeladern mü ssen den örtlichen Normen entsprechen. Wenn Sie ein mehradriges Kupferkabel verwenden, schließ...
- Seite 39 Drü cken Sie den Anschlussstecker in die Kabelverschraubung, bis ein deutliches Klicken zu hören ist. Ziehen Sie die Überwurfmutter mit dem entsprechenden Anzugsdrehmoment am Gehä use fest. Klick...
- Seite 40 AC-Stecker Anschluss Vorgehensweise Fü hren Sie das folgende Werkzeug oder einen kleinen Schraubendreher in den wasserdichten Deckel ein, um ihn vom AC-Anschluss zu entfernen. Stecken Sie den Stecker in den AC-Anschluss, bis ein hörbares Gerä usch ertönt. Klick...
-
Seite 41: Montage Und Anschluss Des Ac-Steckers Typ B
5.5.2 Montage und Anschluss des AC-Steckers Typ B AC-Stecker Zusammenbau Vorgehensweise Fü hren Sie das folgende Werkzeug in das Loch der Kabelverschraubung ein und entfernen Sie den Anschlussstecker. Schrauben Sie die Überwurfmutter vom Anschlussstü ck ab. 1. Überwurfmutter 2. Kabelverschraubung 3. - Seite 42 Stecken Sie die Drä hte entsprechend der Beschriftung des Steckers in den Anschlussstecker und ziehen Sie die Schrauben im Anschlussstecker mit dem L-förmigen Schraubendreher fest. Vergewissern Sie sich, dass die Drä hte sicher befestigt sind, indem Sie sie leicht nach auß en ziehen.
-
Seite 43: Ac-Schaltertypen
Stecken Sie den Stecker in den AC-Anschluss, bis ein hörbares Gerä usch ertönt. 5.5.3 AC-Schaltertypen Bitte installieren Sie einen separaten 2-stufigen Leitungsschutzschalter gemä ß den folgenden Spezifikationen. Nennstrom des AC- Systemmodell AC-Anschlussart Maximaler Strom (A) Schutzschalters (A) Netz 23,5 FH3X-3.6K-HY-1P Back-up 15,7 Netz... -
Seite 44: Empfohlene Ableitstromschutzeinrichtung
Empfohlene Ableitstromschutzeinrichtung Bei der Installation des Systems wird empfohlen, den Netzzugang und den Lastausgang mit einem Ableitstromschutz zu versehen. Im Allgemeinen kann eine Fehlerstrom-Schutzeinrichtung von 30 mA (Typ B) die Anforderungen erfü llen. Zusammenbau und Anschluss des PV-Steckers 5.6.1 PV-Stecker Zusammenbau HINWEISE: Alle PV-Module der angeschlossenen Strä... -
Seite 45: Pv-Stecker Anschluss
Fä deln Sie das Kabel durch die Kabelverschraubung und stecken Sie den Crimpkontakt in den Isolator, bis er einrastet. Vergewissern Sie sich, dass die Kabel sicher befestigt sind, indem Sie sie leicht nach auß en ziehen. Ziehen Sie die Kabelverschraubung und den Isolator fest (Anzugsdrehmoment 2,6-2,9 Nm). -
Seite 46: Epo-Verbindung (Emergency Power Off; Notaus)
Stecken Sie die Stecker in die Anschlussklemmen, bis ein deutliches Klicken zu hören ist. Klick Klick HINWEIS: Die PV-Anschlussklemme kann mit dem PV-Klemmen-Entfernungswerkzeug entfernt Abschnitt 4.1 Überprüfung vor der Installation werden (siehe Packliste >>> EPO-Verbindung (Emergency Power Off; Notaus) (PIN2 und PIN3 im COM-Kommunikationsanschluss sind EPO-Funktionsanschlusspins. Verbinden Sie PIN2 und PIN3 extern mit einem normalerweise geschlossenen Schalter, um einen Kurzschluss zu erzeugen.) Die EPO-Funktion (Emergency Power Off;... -
Seite 47: Wä Rmepumpenanschluss
Diese Funktion ist nicht standardmä ß ig aktiviert. Bei Bedarf kann die EPO-Funktion in der App aktiviert werden. Wenn EPO aktiviert ist, muss ein normalerweise geschlossener Schalter angeschlossen werden, um die EPO+ und EPO- Signale kurzzuschließ en. Im Notfall muss der Benutzer diesen normalerweise geschlossenen Schalter öffnen, um die EPO+/EPO- Signale zu unterbrechen. -
Seite 48: Stromwandler (Ct) Anschluss
Wä rmepumpensignalkabel: PIN1 PUMPE+ Steuerung des Wä rmepumpenstarts PIN2 PUMPE- PIN3 Outrelay+ Steuerung der EPS-Umschaltung PIN4 Outrelay- Stromwandler (CT) Anschluss So schließ en Sie nur den Stromwandler (CT) an das Multifunktionsterminal an (ohne Zä hler) CT S2: Schwarzes Kabel CT S1: Weißes Kabel Stromwandler (CT) zu Wechselrichter... -
Seite 49: Drm (Nur Drm0 Verfügbar)
So schließ en Sie den Zä hler an den Multifunktionsanschluss an (der Stromwandler (CT) muss an den Zä hler angeschlossen werden) ZÄHLER 1 ZÄHLER 2 ZÄHLER 9 B- COM-PIN12 ZÄHLER 10 A+ COM-PIN13 CT S2: Schwarzes Kabel Stromwandler CT S1: Weißes Kabel (CT) zu Wechselrichter Netz... -
Seite 50: Funktion
Funktion Schnittstelle Definition Durch Schließ en von S9 und Schließ en von S0 Kommunikationsanschlü sse unterbricht der Wechselrichter den AC-Ausgang. DRM 0 Pin 14 DRM0, Pin 15 GNDS Durch Schließ en von S9 und Trennen von S0 stellt der Wechselrichter den Netzanschluss wieder her. Wenn die DRM-Freigabe eingeschaltet ist, schließ... -
Seite 51: Zusammenbau Und Anschluss Des Kommunikationssteckers
Zusammenbau und Anschluss des Kommunikationssteckers 5.11.1 Kommunikationsstecker Zusammenbau Schrauben Sie die Überwurfmutter vom COM-Anschluss ab. Drü cken Sie auf den oberen und unteren Teil, wie in der folgenden Abbildung gezeigt, um den Anschlussstecker herauszunehmen. Entfernen Sie die Gummidichtung und ziehen Sie die Gummistopfen heraus. Fä... -
Seite 52: Beschreibung
Befestigen Sie alle Drä hte gemä ß der folgenden Abbildung am Anschlussstecker und ziehen Sie sie mit einem Schlitzschraubendreher und einem Drehmoment von 1,2+/-0,1 Nm fest. Vergewissern Sie sich, dass die Drä hte sicher befestigt sind, indem Sie sie leicht nach auß en ziehen. - Seite 53 Definition Beschreibung Pin 6 SHARE_I_R Pin 7 SHARE_I_S Fü r die Parallelschaltung Pin 8 SHARE_I_T Pin 9 GNDS Pin 12 ZÄHLER B_RX Fü r die Kommunikationsverbindung zum Zä hler (1P/3P) Pin 13 ZÄHLER B_TX Pin 14 DRM0 Fü r AS4777-Standard (nur DRM0 verfü gbar) Pin 15 GNDS RJ45-1...
-
Seite 54: Kommunikationsstecker Anschluss
5.11.2 Kommunikationsstecker Anschluss Vorgehensweise Entfernen Sie den wasserdichten Deckel vom Kommunikationsanschluss. Stecken Sie den Stecker in die Anschlussklemmen, bis ein hörbares Gerä usch ertönt. Hinweis: Der Wechselrichter wurde nicht gemä ß AS/NZS 4777.2:2020 fü r Kombinationen mit mehreren Wechselrichtern und/oder mehrphasigen Wechselrichtern getestet. Daher sollten keine derartigen Kombinationen oder externe Gerä... -
Seite 55: Inbetriebnahme
Inbetriebnahme Einschalten des Systems Sicherheitsprüfung vor dem Einschalten Bitte ü berprü fen Sie Folgendes, bevor Sie eine an das FH3X-System angeschlossene Stromversorgung und den PV-Schalter des Leistungssteuergerä ts einschalten: Netz: Netzspannung: Prü fen Sie, ob die Netzspannung am Anschlusspunkt des FH3X-Systems mit ⚫... - Seite 56 Vorgehensweise Schalten Sie den Batterieschalter an der rechten Seite des Leistungssteuergerä ts ein. Schalten Sie den AC-Schalter zwischen dem FH3X und dem Stromnetz ein. Schalten Sie den PV-Schalter an der rechten Seite des Leistungssteuergerä ts ein. (Optional) Schalten Sie den DC-Schalter zwischen dem FH3X und dem PV-Strang ein, falls ein solcher vorhanden ist.
-
Seite 57: Energiemanagement
Energiemanagement 6.2.1 WLAN-Information Hersteller: Pylon Technologies Co., Ltd. Adresse: Werk 8, Nr. 505 Kunkai Road, Jinxi Town, 215324 Kunshan Stadt, Provinz Jiangsu, VOLKSREPUBLIK CHINA Grundlegende WLAN-Information WLAN IEEE802.11b/g/n/ax @2,4GHz WLAN-Frequenzbereich 2412~2472MHz WLAN maximale Übertragungsleistung 18,63 dBm Bluetooth-Frequenzbereich 2402~2480MHz Bluetooth maximale Übertragungsleistung 6,94 dBm Antennentyp 2,4G IPEX-SMA-Antenne... -
Seite 58: Herunterladen Der App
Pylontech (fü r Endnutzer), um die App herunterzuladen. Scannen Sie den folgenden QR-Code, um die SOP (Standard Operating Procedure - Standardbetriebsanweisung) fü r PylontechPro/Pylontech zu erhalten. PylontechPro Pylontech Weitere Informationen zur Verwendung der App finden Sie im PylontechPro/Pylontech- Benutzerhandbuch. HINWEIS: Die App wird kontinuierlich aktualisiert. -
Seite 59: Betriebsmodi
6.2.3 Betriebsmodi Intelligenter dynamischer Modus (P0) Dies ist der KI-Modus. Das System wird nach der ersten Installation und Inbetriebnahme automatisch 30 Tage lang trainiert. Wä hrend dieser Zeit werden die lokalen Strompreise in Echtzeit sowie die Wetter- und Sonnenlichtbedingungen (fü r PV) aufgezeichnet, und kontinuierlich Batterieparameter und Lastverbrauch gemessen. -
Seite 60: Inbetriebnahme
Die Prioritä t der PV-Energie ist Last > Netz > Batterie, d. h. die von der PV erzeugte Energie wird vorrangig zur Versorgung der Reservelasten verwendet, die ü berschü ssige Energie wird zur Erzielung von Einnahmen in das Netz eingespeist, und die verbleibende Energie wird zum Laden der Batterie verwendet. -
Seite 62: Lade-/Entladezeitsteuerung
6.2.5 Lade-/Entladezeitsteuerung Bei der Konfiguration der Lade- und Entladezeit können jeweils vier Lade- und Entladezeiträ ume eingestellt werden, wobei jeder Zeitraum dem gewä hlten Modus entsprechend zugewiesen werden kann. Wenn die Zeitsteuerung geöffnet ist: Wenn wä hrend der Ladezeit ausreichend PV-Energie zur Verfü gung steht, wird diese mit folgender Prioritä... -
Seite 63: Led-Einführung Und Fehlerbehebung
Artikel Einstellungsbereich Lade-/Entladeleistung 0-100 % Modus Laden/Entladen Wiederholung Beliebige Auswahl von Montag bis Sonntag Zustand Offen/Geschlossen HINWEIS: Die Zeitsteuerung hat eine geringere Prioritä t als der intelligente dynamische Modus. LED-Einführung und Fehlerbehebung Nach dem Einschalten des Systems leuchtet die System-LED-Anzeige 60 Sekunden lang. Zu einem spä... - Seite 64 Name Beschreibung Gesamtsystemstatus Wird entsprechend der aktuellen Situation angezeigt. Vorrangig wird 4 Sekunden lang der P*-Modus angezeigt, und dann abwechselnd (wenn es einen entsprechenden Zustand Digitalanzeige gibt) E*/F*/L*/SOC/alle 2 Sekunden. (Wenn keine E/F/L- Störung ausgelöst wird, wird sie auch nicht angezeigt). Spezielle Symbole Wird entsprechend der aktuellen Situation angezeigt.
- Seite 65 Symbol Beschreibung Farbe Weiß Dauerleuchten: Laden; zeigt die Anzahl der angeschlossenen Module an. Weiß Blinken: Entladen; zeigt die Anzahl der angeschlossenen Module an. 1 s/1 s Weiß Blinken: Standby (Strom ist zu bestimmen), zeigt die Anzahl der 1,5 s/0,5 s angeschlossenen Module an.
- Seite 66 Symbol Beschreibung Farbe P6: Kundendienst-Wartungsmodus Sonstigen vorbehalten. E*:【Definition basierend auf dem Fehlermodus des Leistungssteuergerä ts】 F*:【Basierend auf der Definition des Fehlermodus des Systems】 L*:【Basierend auf der Definition des Fehlermodus der Batterie】 Leuchtend: AC-Netz verbunden und im Netzbetriebsmodus (On-Grid Weiß Mode). Blinkend: AC-Netz verbunden und im Netzunabhä...
-
Seite 67: Wartung
Wartung Ausschalten des Systems Gefahr: Wenn eine Störung auftritt oder eine Wartung erforderlich ist, muss das Batteriespeichersystem zuerst ausgeschaltet werden. Voraussetzung Bevor Sie interne Arbeiten am FH3X-System durchfü hren, trennen Sie das System wie in diesem Handbuch beschrieben von allen Spannungsquellen. Vorgehensweise Diese Schritte mü... - Seite 68 HINWEIS: Es wird empfohlen, fü r Wartungsabschaltungen den PV-Schalter zusä tzlich zu sperren. Das Verfahren zum Sperren des PV-Schalters ist wie folgt. Es wird empfohlen, den Batterieschalter zusä tzlich zu sperren, um eine versehentliche Berü hrung durch Personen zu verhindern. Das Schloss befindet sich nicht in der Verpackung des FH3X.
-
Seite 69: Systemwartung
Systemwartung Gefahr: Die Wartung der Batterie darf nur von qualifiziertem und autorisiertem Personal durchgefü hrt werden. Gefahr: Vor jeder Wartung des Systems muss der Strom abgeschaltet werden. Gefahr: Die Batterie darf nicht gewartet werden, wenn sie kurzgeschlossen ist oder brennt; die Batterie kann explodieren, Spritzer verursachen und giftige Gase freisetzen. -
Seite 70: Fehlerbehebung
Fehlerbehebung Gefahr: Dieses System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. Gefahr: Vor der Fehlerprü fung ist sicherzustellen, dass alle Kabel angeschlossen sind und das BESS-System normal eingeschaltet werden kann. Die folgenden Fehlercodes werden auf der LED-Anzeige des Leistungssteuergerä ts angezeigt. Fehle Problem Möglicher Grund... - Seite 71 Fehle Problem Möglicher Grund Lösung rcode Starten Sie das System neu, um zu Fehlalarm des prü fen, ob der Fehler weiterhin Batteriesystems besteht. Fehlalarm des Starten Sie das System neu fü r eine Batteriesystems erneute Überprü fung. Die Genauigkeit der Kontaktieren Sie den Hersteller fü...
- Seite 72 Kollektors Fehlerinformationen werden als Benachrichtigungen in den Apps „Pylontech Pro“ und Erdungsfe Erdungsfehler erkannt „Pylontech“ angezeigt. Bitte wenden hler Sie sich zur Bestä tigung an den Hersteller, wenn der Fehler nicht behoben werden kann. Vergewissern Sie sich, dass die PV- Nichtü...
- Seite 73 Fehlalarme prü fen, ob der Fehler weiterhin besteht. Weitere Alarminformationen können in der App PylontechPro/Pylontech ü berprü ft werden. Wenn im Zuge der Fehlersuche eine bestimmte Störung festgestellt wird, schalten Sie zunä chst Abschnitt 7.1 Ausschalten des Systems das System aus (>>> siehe ), um eine weitere Entladung des Systems aufgrund des Eigenverbrauchs zu vermeiden.
-
Seite 74: Austausch Von Hauptkomponenten Im Bess
Austausch von Hauptkomponenten im BESS Gefahr: Dieses System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. 7.4.1 Austausch des Batteriemoduls Vorgehensweise Laden Sie das vorhandene Modul voll auf (SOC 100%). Vergewissern Sie sich, dass auch das neue Batteriemodul einen SOC-Wert von 100 % aufweist. - Seite 75 Lösen Sie die 2 M4-Schrauben auf beiden Seiten des Leistungssteuergerä t-Sockels. Entfernen Sie nacheinander das Leistungssteuergerä t und die einzelnen Batteriemodule. Gefahr: Wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Steckdose immer noch Hochspannungs-Gleichstrom von seriell angeschlossenen Batteriemodulen an. Interne Steckdose Warnung: Ein einzelnes Batteriemodul wiegt 39 kg.
-
Seite 76: Austausch Des Leistungssteuergerä Ts
7.4.2 Austausch des Leistungssteuergerä ts Vorgehensweise Abschnitt 7.1 Ausschalten Befolgen Sie das Verfahren zum Ausschalten des Systems (>>> siehe des Systems ) und stellen Sie sicher, dass das System vollstä ndig heruntergefahren wurde. Trennen Sie die AC-Kabel, DC-Kabel, Kommunikationskabel und Erdungskabel. Abschnitt 7.4.1 Austausch des Demontieren Sie die Kippschutzhalterungen (>>>... -
Seite 77: Erweiterungsdienste
Haushalt steigt oder Sie die Leistung Ihres Gerä ts aus anderen Grü nden steigern möchten, eine Erweiterung durchfü hren. Fü r Einzelheiten zur Umsetzung wenden Sie sich bitte an Ihren örtlichen Hä ndler oder senden Sie eine E-Mail an service@pylontech.com.cn. -
Seite 78: Versand Und Lagerung
Übereinkommen ü ber die internationale Beförderung gefä hrlicher Gü ter auf der Straß e) fü r den Produkttransport einzuhalten. Fü r weitere Einzelheiten fordern Sie bitte das Sicherheitsdatenblatt (SDB) von Pylontech an: service@pylontech.com.cn. Lagerung Es wird nicht empfohlen, die Batterie ü ber einen lä ngeren Zeitraum unbenutzt zu lassen. Wenn sie dennoch fü... -
Seite 79: Garantieleistungen Und Reparaturen
Zusä tzlich zum App-Arbeitsauftrag können Sie Feedback, Fragen, Probleme, Bedü rfnisse oder ⚫ Ideen, die wä hrend Ihrer Nutzung auftreten, auch mit Ihrem Hä ndler kommunizieren, oder Kontakt zu den Experten von Pylontech aufnehmen: service@pylontech.com.cn Im Rahmen der Produktgarantiezeit und des Garantieumfangs können Sie bei ⚫... -
Seite 80: Entsorgung
Entsorgung Falls eine Batterie ( im Normalzustand oder beschä digt) entsorgt oder recycelt werden muss, sind die örtlichen Recyclingvorschriften zu befolgen und die besten verfü gbaren Methoden anzuwenden, um eine entsprechende Recyclingeffizienz zu erreichen. -
Seite 81: Technische Spezifikationen
Technische Spezifikationen Systemspezifikationen Spezifikationen FH3X-3.6K/5K/6K/8K-HY-1P-5/10/15/20 FH3X-3.6K- FH3X-5K- FH3X-6K- FH3X-8K- Steuerung HY-1P HY-1P HY-1P HY-1P Batteriemodul FH10050 Anzahl der Batteriemodule 1/2/3/4 Nennkapazitä t des Systems (kWh) 5,12/10,24/15,36/20,48 Nennleistung des Systems (kW) DC (PV-Seite) Maximale Leistung (kW) 12,8 Maximale Eingangsspannung (V DC) Einschaltspannung (V DC) MPPT-Spannungsbereich (V DC) 80~550... - Seite 82 Spezifikationen FH3X-3.6K/5K/6K/8K-HY-1P-5/10/15/20 Nominale Wirkleistung zum Netz (W) 3600 5000 6000 8000 Max. (Nenn-)Scheinleistung zum Netz (VA) 3600 5000 6000 8000 Max. (Nenn-)Dauerstrom vom Netz 23,5 32,6 39,1 52,2 Nominale Wirkleistung vom Netz (W) 5400 7500 9000 12000 Max. (Nenn-)Scheinleistung vom Netz (VA) 5400 7500 9000...
- Seite 83 Spezifikationen FH3X-3.6K/5K/6K/8K-HY-1P-5/10/15/20 540*665/835/1005/1175*350 Abmessungen (B/H/T, mm) (Höhe entspricht 1-4 Batteriemodulen) 77/116/155/194 Gewicht (kg) (Gewicht entspricht 1-4 Batteriemodulen) Betriebstemperaturbereich (℃)** -10-55 Luftfeuchtigkeitsbereich des Systems 0-100 % Arbeitshö he des Systems (m)*** 2000 Gemeinsamer Gerä uschpegel (1 Meter) < 30 (dB) Maximale Parallelitä t**** Schutzklasse Überspannungskategorie DC II (PV) /AC III (Netz, Back-up)
-
Seite 84: Batteriespezifikationen
Batteriespezifikationen Spezifikationen Werte Zelltechnologie Lithium-Ionen (LFP) Kapazitä t des Batteriemoduls (kWh) 5,12 Batteriemodulspannung (V DC) 102,4 Kapazitä t des Batteriemoduls (AH) Maximaler kontinuierlicher Lade-/Entladestrom (A) 50/50 Batteriezellspannung (V DC) Batteriezellenkapazitä t (AH) Maß e (B x T x H, mm) 540 ×... - Seite 85 PylontechPro Pylontech...
