Pylontech Force FH3X-8K-HY-3P-10 Benutzerhandbuch
Energiespeichersystem
Verwandte Anleitungen für Pylontech Force FH3X-8K-HY-3P-10
Inhaltszusammenfassung für Pylontech Force FH3X-8K-HY-3P-10

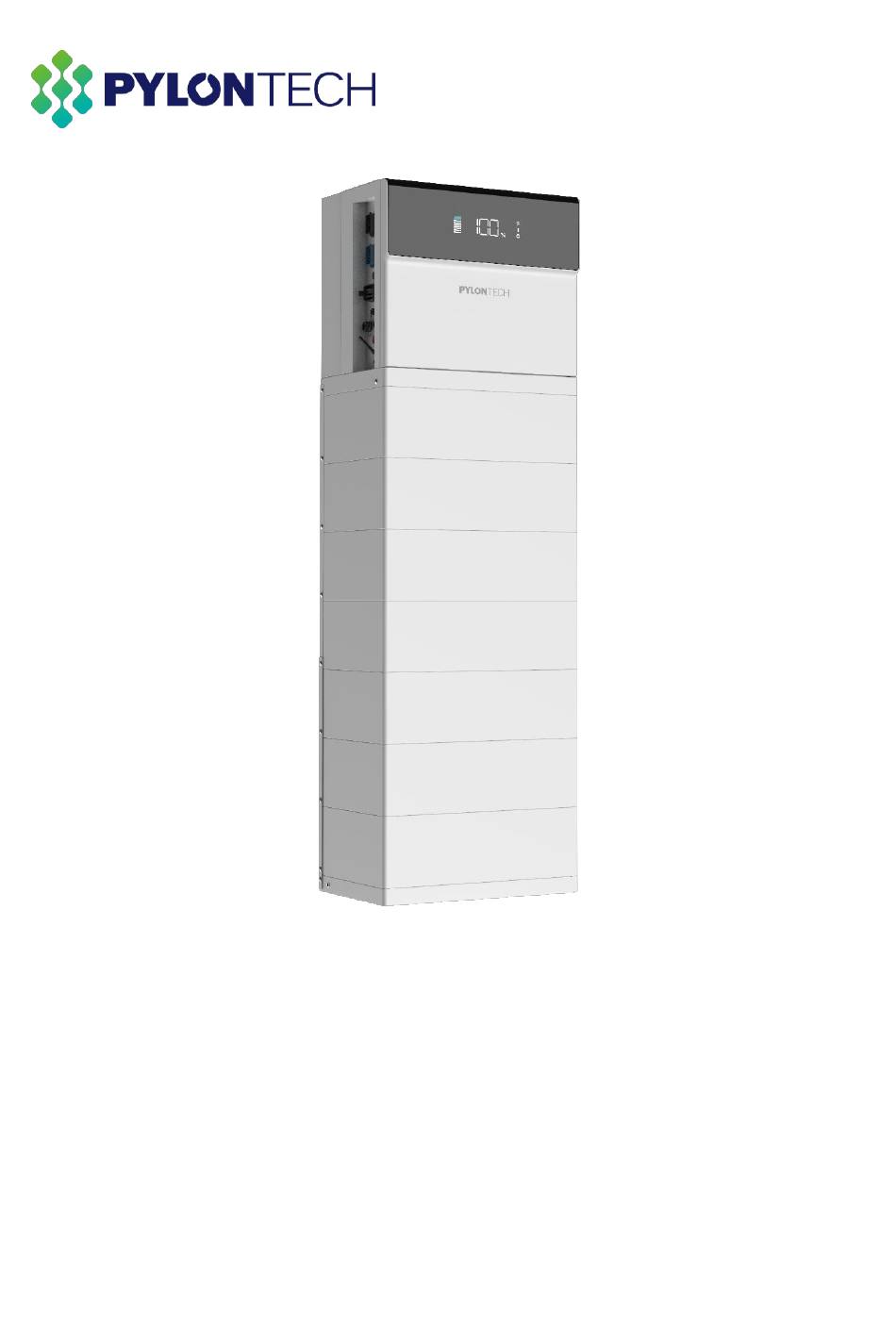

- Seite 1 Force H3X Energiespeichersystem Benutzerhandbuch (FH3X-8K/10K/12K/15K-HY-3P-10/15/20/25/30/35) Version: 1.7 5PMPA08-20001...
-
Seite 3: Rechtliche Informationen
Rechtliche Informationen Copyright © 2025 Pylon Technologies Co., Ltd. Alle Rechte vorbehalten. Jegliche Vervielfä ltigung oder Verbreitung dieses Handbuchs oder eines Teils davon sowie das Hochladen dieses Handbuchs auf eine Website von Dritten ohne die vorherige schriftliche Zustimmung von Pylon Technologies Ltd. ist verboten. Haftungsausschluss Das Handbuch enthä... -
Seite 4: Inhaltsverzeichnis
Inhalt Rechtliche Informationen .......................... I Inhalt ................................II Informationen zu diesem Handbuch ..................1 Zweck ......................................1 Beschreibung der Symbole ............................1 Sicherheit ............................2 Zertifikatsbeschreibung..............................2 Persönliche Anforderungen............................3 Allgemeine Sicherheit ..............................3 Systemeinführung .......................... 6 Systemü bersicht ................................... 6 3.1.1 Kurzü... - Seite 5 Kabelanschluss..........................26 Sicherheitshinweise ................................26 Vorbereitung der Kabel ............................... 27 Anlagenschema ..................................28 5.3.1 Elektrischer Schaltplan ..............................28 5.3.2 Standard-Schaltplan...............................28 5.3.3 Australischer Schaltplan..............................29 Erdungsanschluss ................................30 Zusammenbau und Anschluss des AC-Steckers ..................32 5.5.1 Montage und Anschluss des AC-Steckers Typ A..................33 5.5.2 Montage und Anschluss des AC-Steckers Typ B ..................36 5.5.3 AC-Schaltertypen................................38 Zusammenbau und Anschluss des PV-Steckers..................38...
- Seite 6 Systemwartung .................................. 64 Fehlerbehebung ................................. 65 Austausch von Hauptkomponenten im BESS ................... 69 7.4.1 Austausch des Batteriemoduls ..........................69 7.4.2 Austausch des Leistungssteuergerä ts ......................71 Erweiterungsdienste ........................72 Versand und Lagerung ....................... 73 Versand.......................................73 Lagerung ....................................73 Garantieleistungen und Reparaturen ................... 74 Entsorgung .............................
-
Seite 7: Informationen Zu Diesem Handbuch
Bitte lesen Sie dieses Handbuch bevor Sie die Batterie installieren und befolgen Sie die Anweisungen wä hrend der Installation sorgfä ltig. Bei Unklarheiten wenden Sie sich bitte umgehend an Pylontech, um Rat und Klarstellung zu erhalten (Kontaktinformationen finden Sie auf der Rü ckseite des Handbuchs). -
Seite 8: Sicherheit
Sicherheit Zertifikatsbeschreibung Symbol Bedeutung Symbol Bedeutung Lesen Sie das Handbuch, bevor Schließ en Sie die positiven und Sie das Produkt installieren und negativen Pole nicht verkehrt in Betrieb nehmen. Allgemeines Warnschild, das Von Flammen und Zü ndquellen auf mögliche Gefahren fernhalten. -
Seite 9: Persönliche Anforderungen
Persönliche Anforderungen Qualifiziertes Personal muss ü ber die folgenden Fä higkeiten verfü gen: Ausbildung in der Installation und Inbetriebnahme der elektrischen Anlage sowie im Umgang ⚫ mit Gefahren. Kenntnis dieses Handbuchs und anderer verwandter Dokumente. ⚫ Kenntnis der örtlichen Vorschriften und Richtlinien. ⚫... - Seite 10 Warnung: Tragen Sie bei allen Arbeiten an der Batterie geeignete persönliche Schutzausrü stung (PSA) wie Gummihandschuhe, Gummistiefel und Schutzbrille. Warnung: Fü r die Installation der Batterie muss sich der Installateur auf NFPA70 oder einen ä hnlichen lokalen Installationsstandard fü r den Betrieb beziehen. Warnung: Das Abziehen der Stecker bei laufendem System kann zu Schä...
- Seite 11 Warnung: Der BACK-UP-Anschluss des FH3X-Systems darf nicht ans Netz angeschlossen werden. Warnung: Im Inneren befinden sich keine Teile, die vom Benutzer gewartet werden können. Interne Wartung ist nicht autorisiert; die Wartung darf nur von einem von Pylontech autorisierten Vertreter durchgefü hrt werden.
-
Seite 12: Systemeinführung
Systemeinführung Systemübersicht 3.1.1 Kurzübersicht Das FH3X-Produkt wurde mit einem fortschrittlichen modularen Designkonzept entwickelt. Es vereint Photovoltaik, Wechselrichter und Energiespeicher als Ganzes, ohne zusä tzliche Schaltkä sten, Verteilerkä sten oder andere Gerä te. Das All-in-One-Leistungssteuergerä t ist direkt mit den gestapelten Batteriemodulen verbunden und bildet ein vollstä ndig integriertes, leichtes Speichersystem fü... -
Seite 13: Geeigneter Netztyp
3.1.3 Geeigneter Netztyp Die geeigneten Netztypen der FH3X-Serie sind TN-S, TN-C, TN-C-S. Wechselrichter Wechselrichter Wechselrichter Je nach Land oder Region kann die Farbe von L, N, PE unterschiedlich sein. Rot/schwarz/braun Blau Grü n & Gelb Beschreibung der Komponenten HINWEIS: Die Anzahl der Batteriemodule richtet sich nach Ihrem spezifischen System. Name Beschreibung Abschnitt 3.2.1... -
Seite 14: Leistungssteuergerä T
3.2.1 Leistungssteuergerä t Frontansicht Name Beschreibung Abschnitt 6.3 LED -Anzeige (>>>siehe Linke Seitenansicht Name Beschreibung AC-Anschluss fü r den Anschluss an das öffentliche AC-NETZ-Anschluss Stromnetz BACK-UP-Anschluss AC-Anschluss fü r Backup-Lasten Lü ftungsventil Anschluss fü r die Relaissteuerung der Parallelschaltung und das Ein-/Ausschalten einer externen Wä... -
Seite 15: Rechte Seitenansicht
Name Beschreibung Anschluss fü r Zä hler/Stromwandler (CT), sonstige Gerä te und parallele Schnittstellen. COM-Anschluss Abschnitt 5.11.1 Fü r Einzelheiten zu den Anschlusspins, siehe Anschluss fü r EMS-Kommunikation und Inbetriebnahme LAN- Anschluss Netzwerkanschluss 1. Schwarzstart: Drü cken Sie die Taste kurz fü r 1 Sekunde, um das System ü... -
Seite 16: Batteriemodul
Name Beschreibung Bemessungs-Stoß spannungsfestigkeit 8 KV Geeignet fü r die Isolierung Bemessungsbetriebsstrom 32 A Nutzungsklasse und/oder PV- DC-PV2 Nutzungsklasse 1,5 kA Bemessungs-Kurzzeitstrom (Icw) (1 s) Bemessungs- 2 KA Kurzschlusseinschaltvermögen (Icm) Bemessungs-Ausschaltvermögen 8 KA BAT-SCHALTER Batterieschalter fü r Batterieverbindung Es wird empfohlen, den Schalter zusä tzlich zu sperren, um eine versehentliche Berü... -
Seite 17: Installation
Installation Überprüfung vor der Installation Kontrolle der ä ußeren Verpackung und des Lieferumfangs Überprü fen Sie nach Erhalt des Produkts die ä uß ere Verpackung auf Beschä digungen wie ⚫ Löcher, Risse, Verformungen usw. Wenn Sie einen Schaden feststellen, wenden Sie sich so schnell wie möglich an den örtlichen Hä... -
Seite 18: Garantiekarte
Expansionsschrauben M8*60 Stufenschrauben M4*22 PV-Klemmen-Entfernungswerkzeug Schachtel 2 - Batteriemodul Artikel Name Spezifikationen Menge Batteriemodul Dokument Garantiekarte Schachtel 1 - Leistungssteuergerät CT (Current Multifunktion Kippschutz Hebegriff Sockelfuß Metallhalterung Transformer; sanschluss halterung Stromwandler) Leistungssteuergerät oder oder Typ A Typ B Typ A Typ B AC-Netz-Anschluss AC-Backup-Anschluss... -
Seite 19: Vorbereitung Von Werkzeugen Und Instrumenten
Vorbereitung von Werkzeugen und Instrumenten Werkzeuge und Instrumente Werkzeuge und Instrumente Kabelschneider Crimpzange Abisolierzange Installation 1000 V DC Schraubendreher Schlagbohrer Universalmessgerä t Einstellbarer Steckschlü sselsatz Kabelbinder Schraubenschlü ssel Isolierende Sicherheitsbrille Sicherheitsschuhe Handschuhe Persönliche Schutzausrü stung (PSA) Lichtbogenschutzanz HINWEIS: Verwenden Sie ordnungsgemä ß isolierte Werkzeuge, um versehentliche Stromschlä ge oder Kurzschlü... -
Seite 20: Auswahl Der Installationsorte
Auswahl der Installationsorte 4.3.1 Anforderungen an die Betriebsumgebung Reinigung Gefahr: Vor der Installation und dem Einschalten des Systems mü ssen Staub und Eisenspä ne entfernt werden, um eine saubere Umgebung zu gewä hrleisten. Das System darf nicht in Wü stengebieten installiert werden, wenn es nicht durch ein Gehä use vor Sand geschü... -
Seite 21: Anforderungen An Den Installationsraum
Erdungssystem Gefahr: Vergewissern Sie sich vor der Installation des Systems, dass der Erdungspunkt des Sockels stabil und zuverlä ssig ist. Wenn das System in einer separaten Einheit (z. B. einem Container) installiert ist, muss die Erdung der Einheit stabil und zuverlä ssig sein. Der Widerstand des Erdungssystems muss ≤... -
Seite 22: Anforderungen An Das Fundament
4.3.3 Anforderungen an das Fundament Die Auflageflä che sollte ausreichend tragfä hig sein, um ein Mindestgewicht von 300 kg zu tragen. Das System muss auf einem festen und ebenen Untergrund installiert werden. Es wird empfohlen, das System auf einer Zementoberflä che zu installieren. Systeminstallation Gefahr: Das System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. -
Seite 23: Installieren Des Batteriemoduls Auf Der Sockelplatte
Ansatz 2: Wenn der Boden im Aufstellungsort uneben ist, bringen Sie die verstellbaren Füße a n den vier Ecken an, um sicherzustellen, dass das System mit einer zusätzlichen Wasserwaa ge waagerecht steht. 4.4.2 Installieren des Batteriemoduls auf der Sockelplatte Warnung: Ein einzelnes Batteriemodul wiegt 39 kg. Das Batteriemodul sollte von mindestens 2 Personen aufgestellt werden, wenn keine speziellen Aufstellungswerkzeuge vorhanden sind. -
Seite 24: Installieren Des Leistungssteuergerä Ts Auf Dem Batteriemodul
4.4.3 Installieren des Leistungssteuergerä ts auf dem Batteriemodul Gefahr: Wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Steckdose immer noch Hochspannungs-Gleichstrom von seriell angeschlossenen Batteriemodulen an. Stecken Sie die 2 Hebegriffe in die Löcher auf der linken und rechten Seite des Steuergerä ts. Ziehen Sie die 2 Hebegriffe fest, bis sie sich nicht mehr bewegen lassen und sicher fixiert sind. - Seite 25 Steuergerä t sollte von 2 Personen angehoben werden. Jede Person: Eine Hand an ⚫ Oberkante. Die andere ⚫ Hand am Hebegriff HINWEIS: Die obige Darstellung dient nur als Referenz. Die Anzahl der Batteriemodule richtet sich nach Ihrem spezifischen System. Schrauben Sie die Hebegriffe vom Steuergerä t ab. Befestigen Sie das Steuergerä...
-
Seite 26: Montage Der Metallhalterung Für Das System
4.4.4 Montage der Metallhalterung für das System Im Lieferumfang des Steuergerä ts sind Metallhalterungen in zwei Größ en enthalten (insgesamt 6 Stü ck). 4 Stü ck (fü r 2 Module); 2 Stü ck (fü r 3 Module). Befestigen Sie diese Metallhalterungen an den Rü ckseiten der Batteriemodule (siehe Abbildung unten). - Seite 27 Bitte beachten Sie die nachstehenden Abbildungen, um die Metallhalter fü r Ihr spezifisches System zu montieren.
-
Seite 29: Anbringen Der Kippschutzhalterungen Für Das System
4.4.5 Anbringen der Kippschutzhalterungen für das System Das Force-H3-System ist mit zwei der folgenden Kippschutzhalterungen ausgestattet. Diese Halterungen sind eine Alternative zur Bodenmontage des Batteriesystems. Kunden können eine der folgenden Methoden fü r die Montage des Systems wä hlen: Abschnitt 4.4.1 Bodenmontage mit 4xM8-Expansionsschrauben an der Auflageflä... - Seite 30 Unverschraubt Unverschra Unverschra Unverschrau Unverschraubt Unverschraubt Befolgen Sie die nachstehenden Abbildungen. Bringen Sie zunä chst die Kippschutzhalterungen an den Rü ckseiten des Steuergerä ts an und verwenden Sie anschließ end M4-Schrauben zum Befestigen. Denken Sie daran, die Halterungen entsprechend der folgenden Schritte auf beiden Seiten des Steuergerä...
- Seite 31 Mittelpunkt Setzen Sie die beiden M8- Expansionsschrauben in die Löcher ein. Expansionsschraube Schieben Sie die Halterungen auf die M8-Expansionsschrauben auf beiden Seiten und fixieren Sie sie mit M4-Schrauben am Steuergerä t (Anzugsdrehmoment: 1,7-2,2 Nm). Befestigen Sie die M8-Mutter (a) ü ber der 8 mm Flachscheibe (c) und der Federscheibe (b) mit einem Drehmoment von 12-13 Nm.
-
Seite 32: Kabelanschluss
Kabelanschluss Sicherheitshinweise Messen Sie die Frequenz und die Spannung des Netzanschlusses und vergewissern Sie sich, ⚫ dass sie den Netzanschluss-Spezifikationen des Systems entsprechen. Abschnitt Ein externer Schutzschalter auf der AC-Seite wird dringend empfohlen (>>> siehe ⚫ 5.5.3 Die Zuverlä ssigkeit aller Erdungsanschlü sse muss geprü ft und bestä tigt werden. ⚫... -
Seite 33: Vorbereitung Der Kabel
Vorbereitung der Kabel Anforderungen an die Kabelspezifikation Kabel- Artikel Leiterquerschnitt Außendurchmesser 8K: 4 mm² ⚫ Kupferkabel fü r den 10K: 4 mm² ⚫ AC Kabel 16-21 mm Auß enbereich 12K: 6 mm² ⚫ 15K: 6 mm² ⚫ 8K: 4 mm² ⚫... -
Seite 34: Anlagenschema
Anlagenschema 5.3.1 Elektrischer Schaltplan Heimlast Stromwandler (CT) zu Wechselrichter AC Schutzschalter Netz CT (Current Transformer; Stromwandler) PV-Strä nge AC Schutzschalter Netz NOTSTROM-Last 5.3.2 Standard-Schaltplan Zä hler Distribution Box Verteilerkasten Back-up NOTSTROM- GRID Last Load Netz BATTERIE Stromwandler (CT) zu Wechselrichter Home Load Heimlast... -
Seite 35: Australischer Schaltplan
5.3.3 Australischer Schaltplan In Australien, Neuseeland und Sü dafrika mü ssen die Nullleiter der NETZ-Seite und der BACK-UP- Seite miteinander verbunden werden. Andernfalls funktioniert die BACK-UP-Funktion nicht. Wenn die Wechselrichtersicherheit gemä ß AS/NZS 4777 angewendet wird, ist die MEN-Funktion (Multiple Earthed Neutral) verfü gbar. Die externe Verkabelung muss von einem zugelassenen Elektriker gemä... -
Seite 36: Erdungsanschluss
Erdungsanschluss Vorgehensweise Bereiten Sie das Kabel und den OT/DT-Anschluss vor. HINWEIS: Nach dem Crimpen muss der OT-Anschluss die Drä hte vollstä ndig umschließ en, und die Drä hte mü ssen den OT-Anschluss direkt berü hren. Schü tzen Sie das Gerä t bei der Verwendung einer Heiß... - Seite 37 Lackieren Sie den Erdungspunkt, um die Korrosionsbestä ndigkeit zu gewä hrleisten.
-
Seite 38: Zusammenbau Und Anschluss Des Ac-Steckers
Zusammenbau und Anschluss des AC-Steckers Es gibt zwei AC-Anschlü sse am Leistungssteuergerä t mit ä hnlichen Montageschritten. AC-NETZ-Anschluss: An das Stromnetz anschließ en. ⚫ BACK-UP-Anschluss: An den kritischen Lastkreis anschließ en. ⚫ AC-Netz-Anschluss BACK-UP-Anschluss Der PE-Punkt am AC-Ausgangsanschluss dient nur als PE-Potentialausgleichspunkt und ⚫... -
Seite 39: Montage Und Anschluss Des Ac-Steckers Typ A
5.5.1 Montage und Anschluss des AC-Steckers Typ A AC-Stecker Zusammenbau Vorgehensweise Schrauben Sie die Überwurfmutter des Steckers ab. Nehmen Sie die Anschlussklemme aus dem Gehä use. Fä deln Sie das AC-Kabel in geeigneter Lä nge durch die Überwurfmutter und das Gehä use. HINWEIS: Beim Crimpen von Anschlü... - Seite 40 Stecken Sie die Drä hte entsprechend der Beschriftung in den Anschlussstecker. Drü cken Sie dann den Anschlussstecker in das Gehä use, bis ein deutliches Klicken zu hören ist. Ziehen Sie die Überwurfmutter mit dem entsprechenden Drehmoment am Gehä use fest. Klick Beachten Sie die Steckerbelegung.
- Seite 41 AC-Stecker Anschluss Vorgehensweise Schalten Sie den AC-Schutzschalter aus und sichern Sie ihn gegen Wiedereinschalten. Entfernen Sie den wasserdichten Deckel vom AC-Anschluss. Öffnen Sie den Clip am Stecker. Stecken Sie den Stecker in den AC-Anschluss und schließ en Sie den Clip. Ziehen Sie die Schraube mit einem Schraubendreher fest (Anzugsdrehmoment 1-1,3 Nm).
-
Seite 42: Montage Und Anschluss Des Ac-Steckers Typ B
5.5.2 Montage und Anschluss des AC-Steckers Typ B AC-Stecker Zusammenbau Vorgehensweise Nehmen Sie die Anschlussklemme aus dem Gehä use. Fä deln Sie das AC-Kabel in geeigneter Lä nge durch die Überwurfmutter und das Gehä use. Ziehen Sie 50-60 mm des Kabelmantels und 12 mm der Drahtisolierung ab. HINWEIS: Die Farbe der Kabeladern in der Abbildung dient nur als Referenz. - Seite 43 11. Ziehen Sie die Überwurfmutter mit dem entsprechenden Drehmoment am Gehä use fest. Klick Klick Beachten Sie die Steckerbelegung. Schließen Sie keine Phasenleitung an die „PE“-Klemme oder den PE-Leiter an die „N“-Klemme an. Andernfalls kann es zu unwiederbringlichen Schä den am System kommen.
-
Seite 44: Ac-Schaltertypen
5.5.3 AC-Schaltertypen Bitte installieren Sie einen separaten 4-stufigen Leitungsschutzschalter gemä ß den folgenden Spezifikationen. Nennstrom des AC- Systemmodell AC-Anschlussart Maximaler Strom (A) Schutzschalters (A) Netz 17,4 FH3X-8K-HY-3P Back-up 11,6 Netz 21,7 FH3X-10K-HY-3P 32/400 V AC Back-up 14,5 Netz 26,1 FH3X-12K-HY-3P Back-up 17,4 Netz... - Seite 45 Die DC-Eingangsspannung und der DC-Eingangsstrom der PV-Anlage dü rfen NIEMALS die ⚫ maximal zulä ssige Eingangsleistung des Leistungssteuergerä ts ü berschreiten. Jeder PV-Strang muss geerdet werden. ⚫ Vorgehensweise Entfernen Sie die Isolierung von allen DC-Kabeln. Pluspol Minuspol Befestigen Sie die Kabelenden mit der Crimpzange. Crimpzange an Kabelenden Hinweis: Diesen Teil nicht verbiegen!
-
Seite 46: Pv-Stecker Anschluss
5.6.2 PV-Stecker Anschluss Überprü fen Sie die Polaritä t der PV-Strä nge. Prü fen Sie auß erdem, dass die Leerlaufspannung unter dem Eingangsgrenzwert des Leistungssteuergerä ts von 1000 V liegt. Entfernen Sie die wasserdichten Kappen von den PV-Anschlü ssen. HINWEIS: Wenn ein Anschluss nicht benutzt wird, versiegeln Sie ihn bitte mit einer Kappe. -
Seite 47: Epo-Verbindung (Emergency Power Off; Notaus)
EPO-Verbindung (Emergency Power Off; Notaus) (PIN2 und PIN3 im COM-Kommunikationsanschluss sind EPO-Funktionsanschlusspins. Verbinden Sie PIN2 und PIN3 extern mit einem normalerweise geschlossenen Schalter, um einen Kurzschluss zu erzeugen.) Die EPO-Funktion (Emergency Power Off; Notaus) ist ein spezielles Merkmal der FH3X-Produkte. Mit ihr kann die komplette Leistung des Wechselrichters ü... -
Seite 48: Wä Rmepumpenanschluss
Wä rmepumpenanschluss Steuerung Maximal: 230 V/3 A Max: 230V/3A Netz Wärmepumpe Benutzer können ü ber die Wä rmepumpen-Schnelltaste in der App die Wä rmepumpe in ihrem Haus ein- und ausschalten. -
Seite 49: Stromwandler (Ct) Anschluss
Wä rmepumpensignalkabel: PIN1 PUMPE+ Steuerung des Wä rmepumpenstarts PIN2 PUMPE- PIN3 Outrelay+ Steuerung der EPS-Umschaltung PIN4 Outrelay- Stromwandler (CT) Anschluss So schließ en Sie den Zä hler an den Multifunktionsanschluss an (der Stromwandler (CT) muss an den Zä hler angeschlossen werden) S1: Weiß... -
Seite 50: Drm (Nur Drm0 Verfügbar)
DRM (nur DRM0 verfügbar) In Australien und Neuseeland unterstü tzt der Wechselrichter die in Norm AS/NZS 4777 beschriebenen Demand-Response-Modi. Funktion Schnittstelle Definition Durch Schließ en von S9 und Schließ en von S0 Kommunikationsanschlü sse unterbricht der Wechselrichter den AC-Ausgang. DRM 0 Durch Schließ... - Seite 51 Wenn die DRM-Freigabe eingeschaltet ist, schließ en Sie das DRED (Demand Response Enabling Device; Gerä t zur Aktivierung der Laststeuerung) an die DRM0-Schnittstelle der Wechselrichter- Kommunikationsklemme an, um DRM0 zu steuern.
-
Seite 52: Zusammenbau Und Anschluss Des Kommunikationssteckers
Zusammenbau und Anschluss des Kommunikationssteckers 5.11.1 Kommunikationsstecker Zusammenbau Schrauben Sie die Überwurfmutter vom COM-Anschluss ab. Drü cken Sie auf den oberen und unteren Teil, wie in der folgenden Abbildung gezeigt, um den Anschlussstecker herauszunehmen. Entfernen Sie die Gummidichtung und ziehen Sie die Gummistopfen heraus. Fä... -
Seite 53: Beschreibung
Befestigen Sie alle Drä hte gemä ß der folgenden Abbildung am Anschlussstecker und ziehen Sie sie mit einem Schlitzschraubendreher und einem Drehmoment von 1,2+/-0,1 Nm fest. Vergewissern Sie sich, dass die Drä hte sicher befestigt sind, indem Sie sie leicht nach auß en ziehen. - Seite 54 Definition Beschreibung Pin 8 SHARE_I_T Pin 9 GNDS Pin 14 DRM0 Fü r AS4777-Standard (nur DRM0 verfü gbar) Pin 15 GNDS RJ45-1 LINK0 Fü r die Parallelschaltung RJ45-2 LINK1 Fü r die Parallelschaltung Drü cken Sie den Anschlussstecker in das Gehä use, bis ein deutliches Klicken zu hören ist. 10.
-
Seite 55: Kommunikationsstecker Anschluss
5.11.2 Kommunikationsstecker Anschluss Vorgehensweise Entfernen Sie den wasserdichten Deckel vom Kommunikationsanschluss. Stecken Sie den Stecker in die Anschlussklemmen, bis ein hörbares Gerä usch ertönt. Hinweis: Der Wechselrichter wurde nicht gemä ß AS/NZS 4777.2:2020 fü r Kombinationen mit mehreren Wechselrichtern und/oder mehrphasigen Wechselrichtern getestet. Daher sollten keine derartigen Kombinationen oder externe Gerä... -
Seite 56: Inbetriebnahme
Inbetriebnahme Einschalten des Systems Sicherheitsprüfung vor dem Einschalten Bitte ü berprü fen Sie Folgendes, bevor Sie eine an das FH3X-System angeschlossene Stromversorgung und den PV-Schalter des Leistungssteuergerä ts einschalten: Netz: Netzspannung: Prü fen Sie, ob die Netzspannung am Anschlusspunkt des FH3X-Systems mit ⚫... - Seite 57 Vorgehensweise Schalten Sie den Batterieschalter an der rechten Seite des Leistungssteuergerä ts ein. Schalten Sie den AC-Schalter zwischen dem FH3X und dem Stromnetz ein. Schalten Sie den PV-Schalter an der rechten Seite des Leistungssteuergerä ts ein. (Optional) Schalten Sie den DC-Schalter zwischen dem FH3X und dem PV-Strang ein, falls ein solcher vorhanden ist.
-
Seite 58: Energiemanagement
Energiemanagement 6.2.1 WLAN-Information Hersteller: Pylon Technologies Co., Ltd. Adresse: Werk 8, Nr. 505 Kunkai Road, Jinxi Town, 215324 Kunshan Stadt, Provinz Jiangsu, VOLKSREPUBLIK CHINA Grundlegende WLAN-Information WLAN IEEE802.11b/g/n/ax @2,4GHz WLAN-Frequenzbereich 2412~2472MHz WLAN maximale Übertragungsleistung 18,63 dBm Bluetooth-Frequenzbereich 2402~2480 MHz Bluetooth maximale Übertragungsleistung 6,94 dBm Antennentyp 2,4G IPEX-SMA-Antenne... -
Seite 59: Herunterladen Der App
(fü r Endnutzer), um die App herunterzuladen. Scannen Sie den folgenden QR-Code, um die SOP (Standard Operating Procedure - Standardbetriebsanweisung) fü r PylontechPro/Pylontech zu erhalten. PylontechPro Pylontech Weitere Informationen zur Verwendung der App finden Sie im PylontechPro/Pylontech- Benutzerhandbuch. HINWEIS: Die App wird kontinuierlich aktualisiert. -
Seite 60: Betriebsmodi
6.2.3 Betriebsmodi Intelligenter dynamischer Modus (P0) Dies ist der KI-Modus. Das System wird nach der ersten Installation und Inbetriebnahme automatisch 30 Tage lang trainiert. Wä hrend dieser Zeit werden die lokalen Strompreise in Echtzeit sowie die Wetter- und Sonnenlichtbedingungen (fü r PV) aufgezeichnet, und kontinuierlich Batterieparameter und Lastverbrauch gemessen. -
Seite 61: Inbetriebnahme
Die Prioritä t der PV-Energie ist Last > Netz > Batterie, d. h. die von der PV erzeugte Energie wird vorrangig zur Versorgung der Reservelasten verwendet, die ü berschü ssige Energie wird zur Erzielung von Einnahmen in das Netz eingespeist, und die verbleibende Energie wird zum Laden der Batterie verwendet. -
Seite 63: Lade-/Entladezeitsteuerung
6.2.5 Lade-/Entladezeitsteuerung Bei der Konfiguration der Lade- und Entladezeit können jeweils vier Lade- und Entladezeiträ ume eingestellt werden, wobei jeder Zeitraum dem gewä hlten Modus entsprechend zugewiesen werden kann. Wenn die Zeitsteuerung geöffnet ist: Wenn wä hrend der Ladezeit ausreichend PV-Energie zur Verfü gung steht, wird diese mit folgender Prioritä... -
Seite 64: Led-Einführung Und Fehlerbehebung
Artikel Einstellungsbereich Lade-/Entladeleistung 0-100 % Modus Laden/Entladen Wiederholung Beliebige Auswahl von Montag bis Sonntag Zustand Offen/Geschlossen HINWEIS: Die Zeitsteuerung hat eine geringere Prioritä t als der intelligente dynamische Modus. LED-Einführung und Fehlerbehebung Nach dem Einschalten des Systems leuchtet die System-LED-Anzeige 60 Sekunden lang. Zu einem spä... - Seite 65 Name Beschreibung Gesamtsystemstatus Wird entsprechend der aktuellen Situation angezeigt. Vorrangig wird 4 Sekunden lang der P*-Modus angezeigt, und dann abwechselnd (wenn es einen entsprechenden Zustand Digitalanzeige gibt) E*/F*/L*/SOC/alle 2 Sekunden. (Wenn keine E/F/L- Störung ausgelöst wird, wird sie auch nicht angezeigt). Spezielle Symbole Wird entsprechend der aktuellen Situation angezeigt.
- Seite 66 Symbol Beschreibung Farbe Weiß Dauerleuchten: Laden; zeigt die Anzahl der angeschlossenen Module Weiß Blinken: Entladen; zeigt die Anzahl der angeschlossenen Module an. 1 s/1 s Weiß Blinken: Standby (Strom ist zu bestimmen), zeigt die Anzahl der 1,5 s/0,5 s angeschlossenen Module an. Weiß...
- Seite 67 Symbol Beschreibung Farbe P6: Kundendienst-Wartungsmodus Sonstigen vorbehalten. E*:【Definition basierend auf dem Fehlermodus des Leistungssteuergerä ts】 F*:【Basierend auf der Definition des Fehlermodus des Systems】 L*:【Basierend auf der Definition des Fehlermodus der Batterie】 Leuchtend: AC-Netz verbunden und im Netzbetriebsmodus (On-Grid Weiß Mode). Blinkend: AC-Netz verbunden und im Netzunabhä...
-
Seite 68: Wartung
Wartung Ausschalten des Systems Gefahr: Wenn eine Störung auftritt oder eine Wartung erforderlich ist, muss das Batteriespeichersystem zuerst ausgeschaltet werden. Voraussetzung Bevor Sie interne Arbeiten am FH3X-System durchfü hren, trennen Sie das System wie in diesem Handbuch beschrieben von allen Spannungsquellen. Vorgehensweise Diese Schritte mü... - Seite 69 HINWEIS: Es wird empfohlen, fü r Wartungsabschaltungen den PV-Schalter zusä tzlich zu sperren. Das Verfahren zum Sperren des PV-Schalters ist wie folgt. Es wird empfohlen, den Batterieschalter zusä tzlich zu sperren, um eine versehentliche Berü hrung durch Personen zu verhindern. Das Schloss befindet sich nicht in der Verpackung des FH3X.
-
Seite 70: Systemwartung
Systemwartung Gefahr: Die Wartung der Batterie darf nur von qualifiziertem und autorisiertem Personal durchgefü hrt werden. Gefahr: Vor jeder Wartung des Systems muss der Strom abgeschaltet werden. Gefahr: Die Batterie darf nicht gewartet werden, wenn sie kurzgeschlossen ist oder brennt; die Batterie kann explodieren, Spritzer verursachen und giftige Gase freisetzen. -
Seite 71: Fehlerbehebung
Fehlerbehebung Gefahr: Dieses System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. Gefahr: Vor der Fehlerprü fung ist sicherzustellen, dass alle Kabel angeschlossen sind und das BESS-System normal eingeschaltet werden kann. Die folgenden Fehlercodes werden auf der LED-Anzeige des Leistungssteuergerä ts angezeigt. Fehle Problem Möglicher Grund... - Seite 72 Fehle Problem Möglicher Grund Lösung rcode Starten Sie das System neu, um zu Fehlalarm des prü fen, ob der Fehler weiterhin Batteriesystems besteht. Fehlalarm des Starten Sie das System neu fü r eine Batteriesystems erneute Überprü fung. Die Genauigkeit der Kontaktieren Sie den Hersteller fü...
- Seite 73 Kollektors Fehlerinformationen werden als Benachrichtigungen in den Apps „Pylontech Pro“ und Erdungsfe Erdungsfehler erkannt „Pylontech“ angezeigt. Bitte wenden hler Sie sich zur Bestä tigung an den Hersteller, wenn der Fehler nicht behoben werden kann. Vergewissern Sie sich, dass die PV- Nichtü...
- Seite 74 Fehlalarme prü fen, ob der Fehler weiterhin besteht. Weitere Alarminformationen können in der App PylontechPro/Pylontech ü berprü ft werden. Wenn im Zuge der Fehlersuche eine bestimmte Störung festgestellt wird, schalten Sie zunä chst Abschnitt 7.1 das System aus (>>> siehe ), um eine weitere Entladung des Systems aufgrund des Eigenverbrauchs zu vermeiden.
-
Seite 75: Austausch Von Hauptkomponenten Im Bess
Austausch von Hauptkomponenten im BESS Gefahr: Dieses System ist ein Hochspannungs-Gleichstrom-System, das nur von qualifizierten und autorisierten Personen bedient werden darf. 7.4.1 Austausch des Batteriemoduls Vorgehensweise Laden Sie das vorhandene Modul voll auf (SOC 100%). Vergewissern Sie sich, dass auch das neue Batteriemodul einen SOC-Wert von 100 % aufweist. - Seite 76 Lösen Sie die 2 M4-Schrauben auf beiden Seiten des Leistungssteuergerä t-Sockels. Entfernen Sie nacheinander das Leistungssteuergerä t und die einzelnen Batteriemodule. Gefahr: Wenn die Batterie mit dem Sockel verbunden ist, liegt an der internen Steckdose immer noch Hochspannungs-Gleichstrom von seriell angeschlossenen Batteriemodulen an. Interne Steckdose Warnung: Ein einzelnes Batteriemodul wiegt 39 kg.
-
Seite 77: Austausch Des Leistungssteuergerä Ts
7.4.2 Austausch des Leistungssteuergerä ts Vorgehensweise Abschnitt 7.1 Befolgen Sie das Verfahren zum Ausschalten des Systems (>>> siehe ) und stellen Sie sicher, dass das System vollstä ndig heruntergefahren wurde. Trennen Sie die AC-Kabel, DC-Kabel, Kommunikationskabel und Erdungskabel. Abschnitt 7.4.1 Demontieren Sie die Kippschutzhalterungen (>>>... -
Seite 78: Erweiterungsdienste
Haushalt steigt oder Sie die Leistung Ihres Gerä ts aus anderen Grü nden steigern möchten, eine Erweiterung durchfü hren. Fü r Einzelheiten zur Umsetzung wenden Sie sich bitte an Ihren örtlichen Hä ndler oder senden Sie eine E-Mail an service@pylontech.com.cn. -
Seite 79: Versand Und Lagerung
⚫ Übereinkommen ü ber die internationale Beförderung gefä hrlicher Gü ter auf der Straß e) fü r den Produkttransport einzuhalten. Fü r weitere Einzelheiten fordern Sie bitte das Sicherheitsdatenblatt (SDB) von Pylontech an: service@pylontech.com.cn. Lagerung Es wird nicht empfohlen, die Batterie ü ber einen lä ngeren Zeitraum unbenutzt zu lassen. Wenn sie dennoch fü... -
Seite 80: Garantieleistungen Und Reparaturen
Zusä tzlich zum App-Arbeitsauftrag können Sie Feedback, Fragen, Probleme, Bedü rfnisse oder ⚫ Ideen, die wä hrend Ihrer Nutzung auftreten, auch mit Ihrem Hä ndler kommunizieren, oder Kontakt zu den Experten von Pylontech aufnehmen: service@pylontech.com.cn Im Rahmen der Produktgarantiezeit und des Garantieumfangs können Sie bei ⚫... -
Seite 81: Entsorgung
Entsorgung Falls eine Batterie ( im Normalzustand oder beschä digt) entsorgt oder recycelt werden muss, sind die örtlichen Recyclingvorschriften zu befolgen und die besten verfü gbaren Methoden anzuwenden, um eine entsprechende Recyclingeffizienz zu erreichen. -
Seite 82: Technische Spezifikationen
Technische Spezifikationen Systemspezifikationen Spezifikationen FH3X-8K/10K/12K/15K-HY-3P-10/15/20/25/30/35 FH3X-8K- FH3X-10K- FH3X-12K- FH3X-15K- Steuerung HY-3P HY-3P HY-3P HY-3P Batteriemodul FH10050 Anzahl der Batteriemodule 2/3/4/5/6/7 Nennkapazitä t des Systems (kWh) 10,24/15,36/20,48/25,6/30,72/35,84 Nennleistung des Systems (kW) DC (PV-Seite) Maximale Leistung (kW) 12,8 19,2 Maximale Eingangsspannung (V DC) 1000 Einschaltspannung (V DC) MPPT-Spannungsbereich (V DC) - Seite 83 Spezifikationen FH3X-8K/10K/12K/15K-HY-3P-10/15/20/25/30/35 Nominale Netzfrequenz (Hz) 50/60 Max. (Nenn-)Dauerstrom zum Netz (A) 11,6 14,5 17,4 21,7 Nominale Wirkleistung zum Netz (W) 8000 10000 12000 15000 Max. (Nenn-)Scheinleistung zum Netz (VA) 8000 10000 12000 15000 Max. (Nenn-)Dauerstrom vom Netz 17,4 21,7 26,1 32,6 Nominale Wirkleistung vom Netz (W) 12000...
- Seite 84 Spezifikationen FH3X-8K/10K/12K/15K-HY-3P-10/15/20/25/30/35 PV -Schalter DC-Verpolungsschutz PV-Überspannungsschutz Allgemeine Daten 540*835/1005/1175/1345/1515/1685*350 Abmessungen (B/H/T, mm) (Höhe entspricht 2-7 Batteriemodulen) 121/160/199/238/277/316 Gewicht (kg) (Entsprechend 2-7 Batteriemodulen) Betriebstemperaturbereich (° C)** -10-55 Luftfeuchtigkeitsbereich des Systems 0-100 % Arbeitshö he des Systems (m)*** 2000 Gemeinsamer Gerä uschpegel (1 Meter) (dB) <...
-
Seite 85: Batteriespezifikationen
Batteriespezifikationen Spezifikationen FH10050 Zelltechnologie Lithium-Ionen (LFP) Kapazitä t des Batteriemoduls (kWh) 5,12 Nennspannung des Batteriemoduls (V DC) 102,4 Kapazitä t des Batteriemoduls (AH) Maximaler kontinuierlicher Lade-/Entladestrom 50/50 Batteriezellspannung (V DC) Batteriezellenkapazitä t (AH) Maß e (B x T x H, mm) 540 x 350 x 170 Gewicht (kg) Betriebstemperatur (°... - Seite 86 PylontechPro Pylontech...
