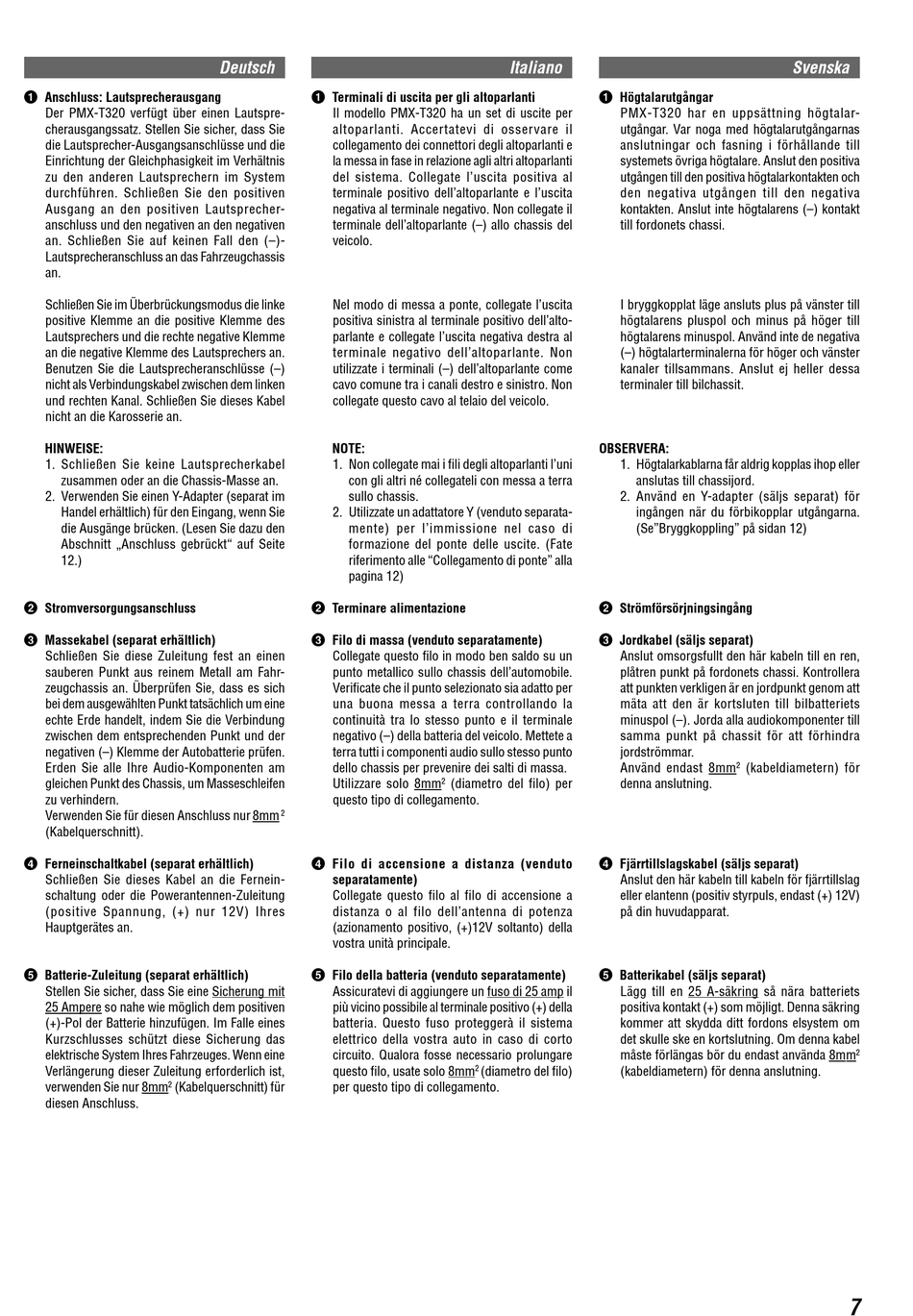

1 Anschluss: Lautsprecherausgang
Der PMX-T320 verfügt über einen Lautspre-
cherausgangssatz. Stellen Sie sicher, dass Sie
die Lautsprecher-Ausgangsanschlüsse und die
Einrichtung der Gleichphasigkeit im Verhältnis
zu den anderen Lautsprechern im System
durchführen. Schließen Sie den positiven
Ausgang an den positiven Lautsprecher-
anschluss und den negativen an den negativen
an. Schließen Sie auf keinen Fall den (–)-
Lautsprecheranschluss an das Fahrzeugchassis
an.
Schließen Sie im Überbrückungsmodus die linke
positive Klemme an die positive Klemme des
Lautsprechers und die rechte negative Klemme
an die negative Klemme des Lautsprechers an.
Benutzen Sie die Lautsprecheranschlüsse (–)
nicht als Verbindungskabel zwischen dem linken
und rechten Kanal. Schließen Sie dieses Kabel
nicht an die Karosserie an.
HINWEISE:
1. Schließen Sie keine Lautsprecherkabel
zusammen oder an die Chassis-Masse an.
2. Verwenden Sie einen Y-Adapter (separat im
Handel erhältlich) für den Eingang, wenn Sie
die Ausgänge brücken. (Lesen Sie dazu den
Abschnitt „Anschluss gebrückt" auf Seite
12.)
2 Stromversorgungsanschluss
3 Massekabel (separat erhältlich)
Schließen Sie diese Zuleitung fest an einen
sauberen Punkt aus reinem Metall am Fahr-
zeugchassis an. Überprüfen Sie, dass es sich
bei dem ausgewählten Punkt tatsächlich um eine
echte Erde handelt, indem Sie die Verbindung
zwischen dem entsprechenden Punkt und der
negativen (–) Klemme der Autobatterie prüfen.
Erden Sie alle Ihre Audio-Komponenten am
gleichen Punkt des Chassis, um Masseschleifen
zu verhindern.
Verwenden Sie für diesen Anschluss nur 8mm
(Kabelquerschnitt).
4 Ferneinschaltkabel (separat erhältlich)
Schließen Sie dieses Kabel an die Fernein-
schaltung oder die Powerantennen-Zuleitung
(positive Spannung, (+) nur 12V) Ihres
Hauptgerätes an.
5 Batterie-Zuleitung (separat erhältlich)
Stellen Sie sicher, dass Sie eine Sicherung mit
25 Ampere so nahe wie möglich dem positiven
(+)-Pol der Batterie hinzufügen. Im Falle eines
Kurzschlusses schützt diese Sicherung das
elektrische System Ihres Fahrzeuges. Wenn eine
Verlängerung dieser Zuleitung erforderlich ist,
verwenden Sie nur 8mm
2
(Kabelquerschnitt) für
diesen Anschluss.
Deutsch
1 Terminali di uscita per gli altoparlanti
Il modello PMX-T320 ha un set di uscite per
altoparlanti. Accertatevi di osservare il
collegamento dei connettori degli altoparlanti e
la messa in fase in relazione agli altri altoparlanti
del sistema. Collegate l'uscita positiva al
terminale positivo dell'altoparlante e l'uscita
negativa al terminale negativo. Non collegate il
terminale dell'altoparlante (–) allo chassis del
veicolo.
Nel modo di messa a ponte, collegate l'uscita
positiva sinistra al terminale positivo dell'alto-
parlante e collegate l'uscita negativa destra al
terminale negativo dell'altoparlante. Non
utilizzate i terminali (–) dell'altoparlante come
cavo comune tra i canali destro e sinistro. Non
collegate questo cavo al telaio del veicolo.
NOTE:
1. Non collegate mai i fili degli altoparlanti l'uni
con gli altri né collegateli con messa a terra
sullo chassis.
2. Utilizzate un adattatore Y (venduto separata-
mente) per l'immissione nel caso di
formazione del ponte delle uscite. (Fate
riferimento alle "Collegamento di ponte" alla
pagina 12)
2 Terminare alimentazione
3 Filo di massa (venduto separatamente)
Collegate questo filo in modo ben saldo su un
punto metallico sullo chassis dell'automobile.
Verificate che il punto selezionato sia adatto per
una buona messa a terra controllando la
continuità tra lo stesso punto e il terminale
negativo (–) della batteria del veicolo. Mettete a
terra tutti i componenti audio sullo stesso punto
dello chassis per prevenire dei salti di massa.
Utilizzare solo 8mm
questo tipo di collegamento.
2
4 Filo di accensione a distanza (venduto
separatamente)
Collegate questo filo al filo di accensione a
distanza o al filo dell'antenna di potenza
(azionamento positivo, (+)12V soltanto) della
vostra unità principale.
5 Filo della batteria (venduto separatamente)
Assicuratevi di aggiungere un fuso di 25 amp il
più vicino possibile al terminale positivo (+) della
batteria. Questo fuso proteggerà il sistema
elettrico della vostra auto in caso di corto
circuito. Qualora fosse necessario prolungare
questo filo, usate solo 8mm
per questo tipo di collegamento.
Italiano
1 Högtalarutgångar
OBSERVERA:
2 Strömförsörjningsingång
3 Jordkabel (säljs separat)
2
(diametro del filo) per
4 Fjärrtillslagskabel (säljs separat)
5 Batterikabel (säljs separat)
2
(diametro del filo)
Svenska
PMX-T320 har en uppsättning högtalar-
utgångar. Var noga med högtalarutgångarnas
anslutningar och fasning i förhållande till
systemets övriga högtalare. Anslut den positiva
utgången till den positiva högtalarkontakten och
den negativa utgången till den negativa
kontakten. Anslut inte högtalarens (–) kontakt
till fordonets chassi.
I bryggkopplat läge ansluts plus på vänster till
högtalarens pluspol och minus på höger till
högtalarens minuspol. Använd inte de negativa
(–) högtalarterminalerna för höger och vänster
kanaler tillsammans. Anslut ej heller dessa
terminaler till bilchassit.
1. Högtalarkablarna får aldrig kopplas ihop eller
anslutas till chassijord.
2. Använd en Y-adapter (säljs separat) för
ingången när du förbikopplar utgångarna.
(Se"Bryggkoppling" på sidan 12)
Anslut omsorgsfullt den här kabeln till en ren,
plåtren punkt på fordonets chassi. Kontrollera
att punkten verkligen är en jordpunkt genom att
mäta att den är kortsluten till bilbatteriets
minuspol (–). Jorda alla audiokomponenter till
samma punkt på chassit för att förhindra
jordströmmar.
Använd endast 8mm
2
(kabeldiametern) för
denna anslutning.
Anslut den här kabeln till kabeln för fjärrtillslag
eller elantenn (positiv styrpuls, endast (+) 12V)
på din huvudapparat.
Lägg till en 25 A-säkring så nära batteriets
positiva kontakt (+) som möjligt. Denna säkring
kommer att skydda ditt fordons elsystem om
det skulle ske en kortslutning. Om denna kabel
måste förlängas bör du endast använda 8mm
(kabeldiametern) för denna anslutning.
2
7
