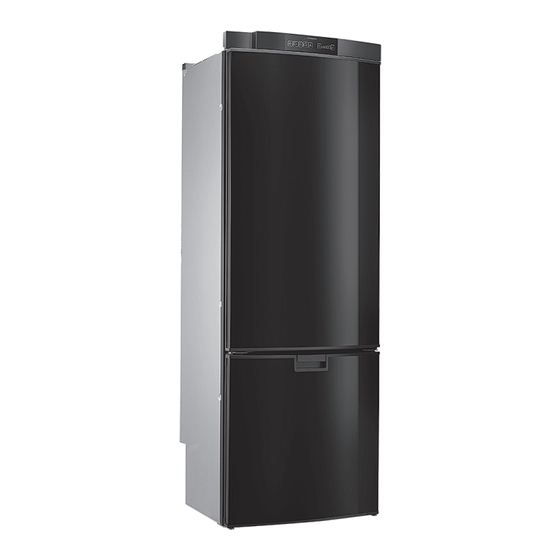

- Seite 1 REFRIGERATION RMF-SERIES RMF8500, RMF8501, RMF8505 Absorber refrigerator Installation Manual Absorber-Kühlschrank Montageanleitung...
- Seite 2 ENGLISH Dometic Group is a customer-driven, world-leading provider of leisure products for the RV, automotive, truck and mari- ne markets. We supply the industry and aftermarket with a complete range of air conditioners, refrigerators, awnings, cookers, sanitation systems, lighting, mobile power equipment, comfort and safety solutions, windows, doors and other equipment that make life more comfortable away from home.
-
Seite 31: Absorber-Kühlschrank Mit Kühlschublade Für Freizeitfahrzeuge
Einbauanleitung Absorber-Kühlschrank mit Kühlschublade für Freizeitfahrzeuge RMF 8500 RMF 8501 RMF 8505 MBA 07/2013... -
Seite 32: Auspacken Und Transport
Auspacken und Transport Anheben / Tragen des Kühlschranks VORSICHT! Nutzen Sie niemals zum Tragen oder Anheben des Kühlschranks andere Teile am Kühl- schrank als die in der Abbildung gezeigten ( vor allem nicht das Aggregat, Gasleitungen und Bedienblende) ! Sie vermeiden Beschädigungen am Kühlschrank ! NEIN... -
Seite 33: Für Ihre Sicherheit
GEFAHR ! Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst Überprüfen Sie niemals gasführende Teile von Dometic oder durch ebenso qualifi- und Leitungen mit einer offenen Flamme ziertes Personal ersetzt werden, um auf Undichtigkeit ! Gefährdungen zu vermeiden. - Seite 34 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.com © Dometic GmbH - 2013 - Änderungen vorbehalten...
- Seite 35 Inhaltsverzeichnis Allgemeines ......... . . Einleitung .
-
Seite 36: Allgemeines
Gefahrensituation, die zu unterliegen den gewerblichen Schutzrechten. Beschädigungen des Gerätes führen kann, Kein Teil dieser Anleitung darf ohne die schrift- wenn die angegebenen Anweisungen nicht liche Genehmigung der Dometic GmbH, befolgt werden. Siegen, reproduziert, kopiert oder sonstwie verwendet werden. -
Seite 37: Gewährleistung
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Gewährleistung. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Bedienungsanleitung führt zum Erlöschen der Gewährleistung und zum Ausschluss von Haftungsansprüchen. -
Seite 38: Sicherheitshinweise
Sicherheitshinweise 2.0 Sicherheitshinweise Bestimmungsgemäße GEFAHR! Verwendung Überprüfen Sie niemals gasführende Teile Dieser Kühlschrank ist für den Einbau in und Leitungen mit einer offenen Flamme Freizeitfahrzeuge Wohnwagen oder auf Undichtigkeit ! Reisemobile vorgesehen. Das Gerät ist für Es besteht Brand- oder Explosionsgefahr. diese Anwendung in Konformität mit der EU- Gasgeräterichtlinie baumustergeprüft. -
Seite 39: Modellbeschreibung
Modellbeschreibung 3.0 Modellbeschreibung Modellbezeichnung Beispiel : RMF 8501 RM F 8 5 0 1 0 / 1 / 5 Modellreihe "8" mit Kühlschublade Refrigerator Mobile / Mobiler Absorberkühlschrank Beispiel Abb. 1 Modellnummer Produktnummer Seriennummer manuelle Energiewahl + manuelle Zündung (Batteriezünder) Elektrische Anschlusswerte Gasdruck manuelle... -
Seite 40: Einbauanleitung
Abb. 3 Abb. 4 verbrauch des Kühlschrankes ! Bei Abständen Tür/Gitter zwischen 25 mm und 45 mm empfehlen wir den Einbau des Dometic Lüfterkits ( Artikel-Nr. 241 2985 - ) , um eine optimale Kühlleistung bei hohen Umgebungstemperaturen zu erreichen. -
Seite 41: Heckeinbau
Einbau 4.1.2 Heckeinbau Der Heckeinbau führt oftmals zu einer ungün- stigen Einbausituation, da die optimale Be- und Entlüftung nicht immer gewährleistet ist (z.B. werden die Lüftungsgitter durch den Anbau von Zubehör, wie Fahrradträger, ver- deckt !) Die maximale Kühlleistung des Aggregates ist effektiv nicht verfügbar. -
Seite 42: Einbaunische
Bereich des Kühlschranks und dem Fahrzeuginnenraum vorgesehen Aufstellen in der Nische werden. Dometic empfiehlt dringend, dies mittels Das Gerät wird in die Nische soweit einge- einer flexiblen Dichtung auszuführen, um schoben, bis Vorderkante des Kühlschrank- einen späteren Aus- und Einbau des gehäuses und Vorderkante Nische fluchten. - Seite 43 Einbau Vorschlag 1 Der Kühlschrank wird später von vorne in die Einbaunische eingeschoben. Achten Sie dar- Die Lippendichtungen (1) werden in der auf, dass die Dichtungen gleichmäßig am Einbaunische unten und jeweils seitlich ange- Gehäuse anliegen. bracht (Abb. 6-8). Ein Wärmeleitblech (2) Der Ausbau des Kühlschranks zur Wartung wird in der Einbaunische oberhalb des und Reparatur ist so leicht möglich.
-
Seite 44: Be- Und Entlüftung Des Kühlschranks
Einbau Be- und Entlüftung des Kühlschranks Warmluft Der korrekte Einbau des Kühlschranks ist für die Funktion wichtig, da sich auf der Rückseite des Kühlschranks, physikalisch bedingt, Wärme entwickelt, die ins Freie abgeleitet wer- den muss. Bei hohen Umgebungstemperaturen ist die volle Leistung des Kühlaggregates nur durch eine ausreichende Be- und Entlüf- tung gewährleistet. - Seite 45 Einbau Wärmestau Warmluft Lüftungsgitter zu tief Kaltluft Kaltluft Abb. 12 Abb. 13 Ableitung der Warmluft Aggregatwärme zu gering ! Kaltluft Kaltluft Abb. 14 Abb. 15...
- Seite 46 Einbau Warmluft Kaltluft Abb. 16 Wärmestau Luftkanal Warmluft Warmluft Kaltluft Kaltluft Abb. 17 Abb. 18...
-
Seite 47: Einbau Der Lüftungssysteme
Einbau der Lüftungssysteme 4.3.1 Position der Lüftungsgitter Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 400 cm² auf- weisen. Dies wird mit dem Dometic Absorber Be- und Entlüftungssystem LS 300 erreicht, das für diesen Zweck geprüft und zugelassen R 500 LS300 ist. -
Seite 48: Einbau Ls300
Einbau 4.3.3 Einbau Dachentlüfter R 500 4.3.2 Einbau LS300 Zum Einbau der Belüftungsgitter werden zwei Abmessungen Dachentlüfter R500 rechteckige Ausschnitte in der Größe von a = Länge Breite Höhe 249 mm x b = 490 mm in der Fahrzeugaußen- 595 mm 205 mm 150 mm wand angebracht. -
Seite 49: Abgasführung
Einbau Kühlschrankbefestigung In den Seitenwänden des Kühlschrankes sind vier Kunststoffbuchsen zur Befestigung des Kühlschrankes vorgesehen. Die Seitenwände oder die zur Kühlschrankbefestigung ange- brachten Leisten müssen so ausgelegt sein, dass die Schrauben auch bei erhöhter Beanspruchung (während der Fahrt) fest sit- zen. -
Seite 50: Einsetzen Der Dekorplatte
Einbau Einsetzen der Dekorplatte Kühlschublade (rahmenlose Dekorplatte) Kühlschrank (rahmenlose Dekorplatte) Abb. 40 Schublade bis zum Anschlag öffnen. Schienen auf beiden Seiten entriegeln Abb. 36 (Abb. 41, 42). Drücken Sie dafür die Riegel (1) (2) entsprechend der Seite nach oben oder nach unten. Abb. -
Seite 51: Gasinstallation
Für ein Fahrzeug ist nur ein einheitlicher Anschlussdruck zulässig! Ein Hinweis- schild mit dem dauerhaften, gut lesbaren Hinweis auf den Betriebsdruck ist am Dometic Kühlschränke dieser Serie sind für Aufstellungsort der Gasflasche gut den Anschlussdruck 30 mbar ausgerüstet. sichtbar anzubringen. -
Seite 52: Elektrische Installation
Abb. 45 Absicherung zu führen. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst Schneidring- (Ermeto-) Verschraubung L8, von Dometic oder durch ebenso qualifi- DIN 2353-ST (EN ISO 8434) ziertes Personal ersetzt werden, um Gefährdungen zu vermeiden. -
Seite 53: Batterieanschluss
Einbau 4.8.2 Batterieanschluss 4.8.3 D+ und Solaranschluss (nur bei AES-Modellen) Das bordseitige 12V-Anschlusskabel wird an an Steckkontakten am Kühlschrank polrichtig D+ - Anschluss: angeschlossen. Die Verkabelung für das 12V- Heizelement (Anschluss A/B im Schaltschema Im >Automatic mode< wählt die AES- ab S. -
Seite 54: Kabelanschlüsse
Einbau 4.8.4 Kabelanschlüsse Der Anschluss der Spannungsversorgungen für Elektronik und Heizelemente erfolgt direkt Anschlüsse bei Modellen RMF 85x0 : an den Steckkontakten der Elektronik. Position der Steuerelektronik : Abb. 47 Netzanschluss L = braun N = blau Erdung = gelb/grün Fig. - Seite 55 Einbau Kontakte an der Elektronik : EINGANG Heizelement (12V-) AUSGANG Heizelement (12V-) Erdung D+/S+ Abb. 50 ® Steckkontakte (Hersteller : Stocko MF 9562-002-80E MF 9562-002-8 OC 3-polig mit D+ - Kontakt : MF 9562-003-8 30 960-000-00 2-polig : MF 9562-002-8 ON + Flachstecker 6.3 x 0.8 MKH 5132-1-0-200...
-
Seite 56: Schaltschemata
Einbau 4.8.5 Schaltschemata Schaltschema RMF 85x1, RMF 85x5 : Abb. 51... - Seite 57 Einbau Ventilator (optional) RM(S) 8xx1, RM(S) 8xx5 : Abb. 52 = 12V OUT / 12V-Versorgung für optionale Anschlüsse = Masse Heizelement 12V = Plus Heizelement 12V = Minus 12-Dauerversorgung Elektronik = Plus 12-Dauerversorgung Elektronik Zum Betrieb des Gerätes ist es unerlässlich, eine 12V DC Dauerversorgung an den Klem- men C/D anzuschließen.
- Seite 58 Einbau Schaltschema RMF 85x0 : Abb. 69 = Masse Heizelement 12V = Plus Heizelement 12V = Minus Innenbeleuchtung = Plus Innenbeleuchtung...
- Seite 59 Installation...
