MONTAGE
Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist.
Für die Montage werden die inbegriffenen Werkzeuge und Ihr eigener verstellbarer Schraubenschlüssel
, Kreuzschraubenzieher

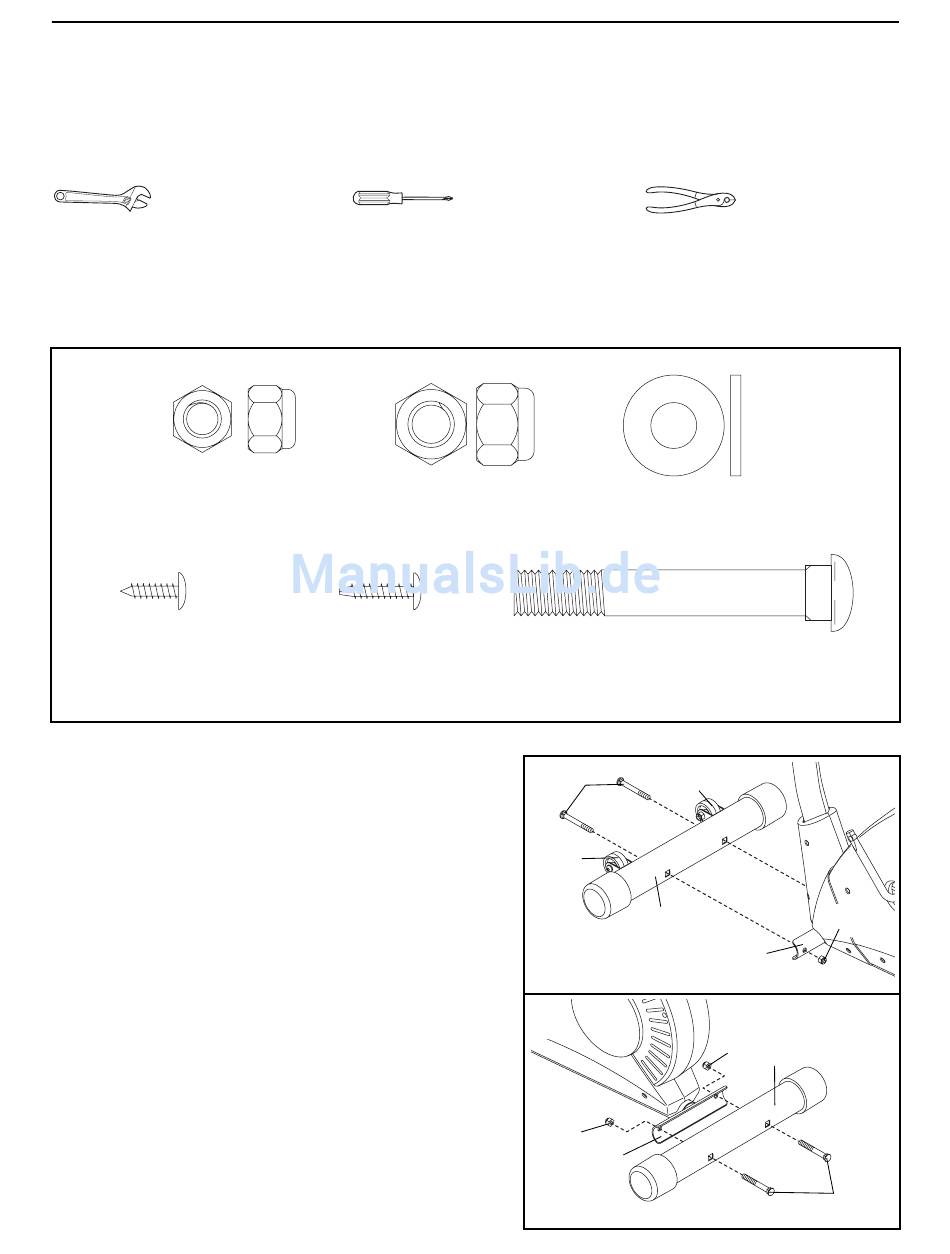

Benutzen Sie die unten stehenden Teilzeichnungen um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELI-
STE auf Seite 14. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile sind für den Transport eventuell schon angebracht. Falls ein Teil nicht
im Teilebeutel ist, sehen Sie nach ob es schon befestigt ist.
M8 Nylon-
Verschlussmutter
(10)–3
M5 x 12mm
Schraube (49)–4
1. Legen Sie den vorderen Stabilisator (2) vor den
Rahmen (1), mit den Rädern (23) auf der gezeigten
Seite. Während eine andere Person den vorderen Teil
des Rahmens hoch hebt, befestigen Sie den vorderen
Stabilisator mit zwei 3/8" x 78mm Einsteckbolzen (30)
und zwei 3/8" Nylon-Verschlussmutter (33) am
Rahmen. Achten Sie darauf, dass der vordere
Stabilisator so gedreht ist, dass die Räder den
Boden nicht berühren.
2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (6) mit zwei 3/8" x 78mm Einsteckbolzen
(30) und zwei 3/8" Nylon-Verschlussmutter (33) am
Rahmen.
, und eine Flachzange
3/8" Nylon-
Verschlussmutter
(33)–4
Erdungschraube
(27)–1
4
M8 flache
Unterlegscheibe
(51)–3
3/8" x 78mm Einsteckbolzen (30)–4
1
30
23
23
2
2
33
1
gebraucht.
33
1
33
6
30
