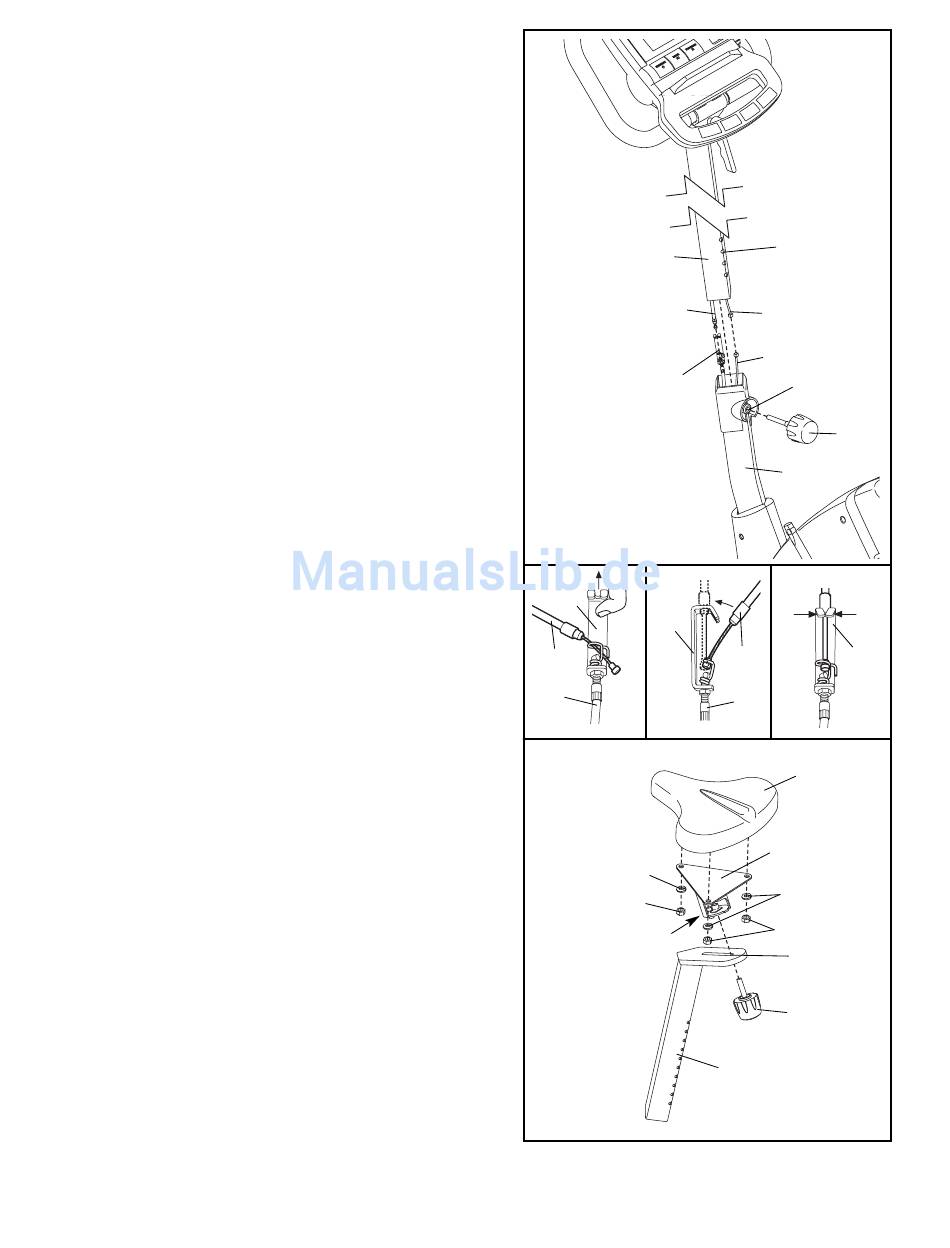

6. Während eine andere Person die Lenksäule (13) in der
gezeigten Position hält, verbinden Sie den
Computerdraht an den Membranenschalterdraht (43).
Verbinden Sie dann den Computerkabel wie folgt mit
dem unteren Kabel (45):
• Beziehen Sie sich auf Nebenzeichnung A. Ziehen Sie
die Metallklammer (MK) am unteren Kabel (45) hoch,
und führen Sie die Spitze des Computerkabels (CK)
in die Drahtklemme in der Metallklammer ein.
• Beziehen Sie sich auf Nebenzeichnung B. Ziehen Sie
den Computerkabel (CK) fest hoch und führen Sie
den zeichnungsgemäß in die Metallklammer am unte-
ren Kabel (45) ein.
• Beziehen Sie sich auf Nebenzeichnung C. Mit einer
Flachzange drücken Sie die Zacken auf dem oberen
Ende der Metallklammer zusammen.
Drücken Sie sowohl den übrigbleibenden Draht wie
auch das übrigbleibende Kabel sorgfältig in den
Rahmen (1) hinunter und führen Sie die Säule (13) in
den Rahmen ein. Achten Sie darauf, dass Sie die
Drähte und Kabel nicht einklemmen. Zunächst rich-
ten Sie eines der Verstelllöcher in der Lenksäule nach
dem angezeigten Loch im Rahmen aus. Führen Sie
den Verstellknopf (9) in den Rahmen und in die
Lenksäule ein und drehen Sie dann den Griff im
Uhrzeigersinn bis er fest sitzt. Achten Sie darauf,
dass der Knopf in einem der Verstelllöcher in der
Lenksäule eingerastet ist.
7. Befestigen Sie den Sattel (12) mit drei M8 flachen
Unterlegscheiben (51) und drei M8 Nylon-Verschluss-
muttern (10) an der Sattelklammer (50). Anmerkung:
Die flachen Unterlegscheiben und Nylon-Verschluss-
muttern könnten eventuell schon an der Unterseite den
Sattel befestigt sein.
Richten Sie den Sattel (12) und die Sattelsäule (5) so
aus wie gezeigt. Führen Sie den Stift unten an der
Sattelklammer (50) in den angezeigten Schlitz an der
Sattelsäule ein. Drehen Sie den Sattelknopf (36) in der
Sattelklammer fest.
