2. Bohren Sie dafür ein Loch für die Kabel-
durchführung, vorzugsweise in die Mitte
eines Profilbrettes.
3. Führen sie die Fühlerkabel durch das
gebohrte Loch und schließen Sie die

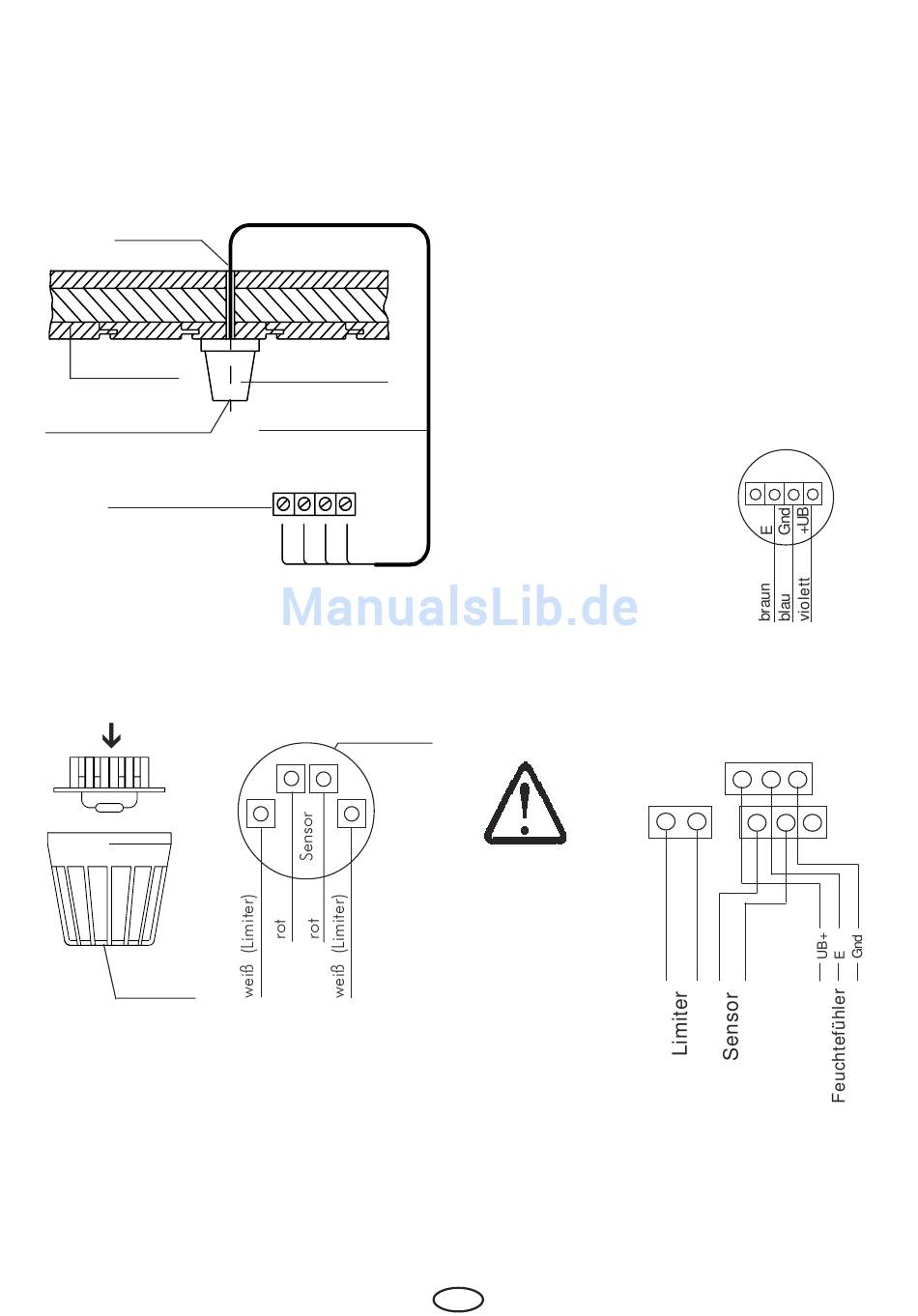

Fühlerleitung gemäß Abb. 10 an.
Bohrung
Saunadecke
Fühlergehäuse auf
Mitte Profilbrett
Klemmen im
Steuergerät
4. Die Leitungen für den Begrenzer (weiß)
und den Temperaturfühler (rot) gemäß
Abb. 11 an der Fühlerplatine an-
klemmen: Die Fühlerplatine anschlie-
ßend in das Gehäuse einrasten.
Gehäuse
5. Nach vollständiger Montage und ord-
nungsgemäßem Betrieb des Steuerge-
rätes muss die Leitung zur Über-
temperatursicherung auf Kurzschluss
überprüft werden. Lösen Sie hierzu eine
der weißen Leitungen im Fühler-
gehäuse. Das Sicherheitsschütz des
Steuergerätes muss abfallen, d.h. der
Heizkreis muss unterbrochen sein.
8
Fühlergehäuse
Fühlerleitung
Limiter Sensor
Abb. 10
Fühlerplatine
Abb. 11
Montage des Feuchtefühlers
(optional)
1. Der Feuchtefühler wird mittig an der
dem Ofen abgewandten Seitenwand in
einer Höhe von ca. 150 cm montiert.
2. Die Anschlußfolge der Litze entnehmen
Sie bitte aus Abb.12.
3. Achten Sie genau auf korrekten An-
schluß - Falschanschluß kann zum De-
fekt des Fühlers führen.
Die Fühler werden im Steuergerät an den
Klemmen unten rechts-aussen nach fol-
gendem Schema angeschlossen.
Nach der Installation des Feuchtefühlers
muß dieser aktiviert werden. Verfahren Sie
hierzu wie unter dem Kapitel "F6" beschrie-
ben wird.
D
Feuchtefühler
1 2 3 4
Abb. 12
